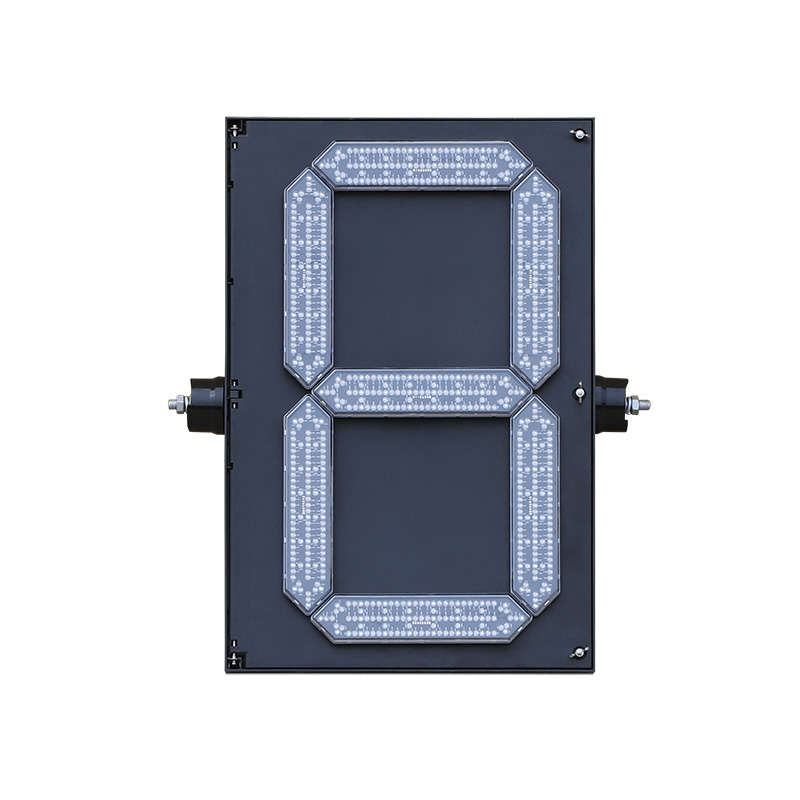

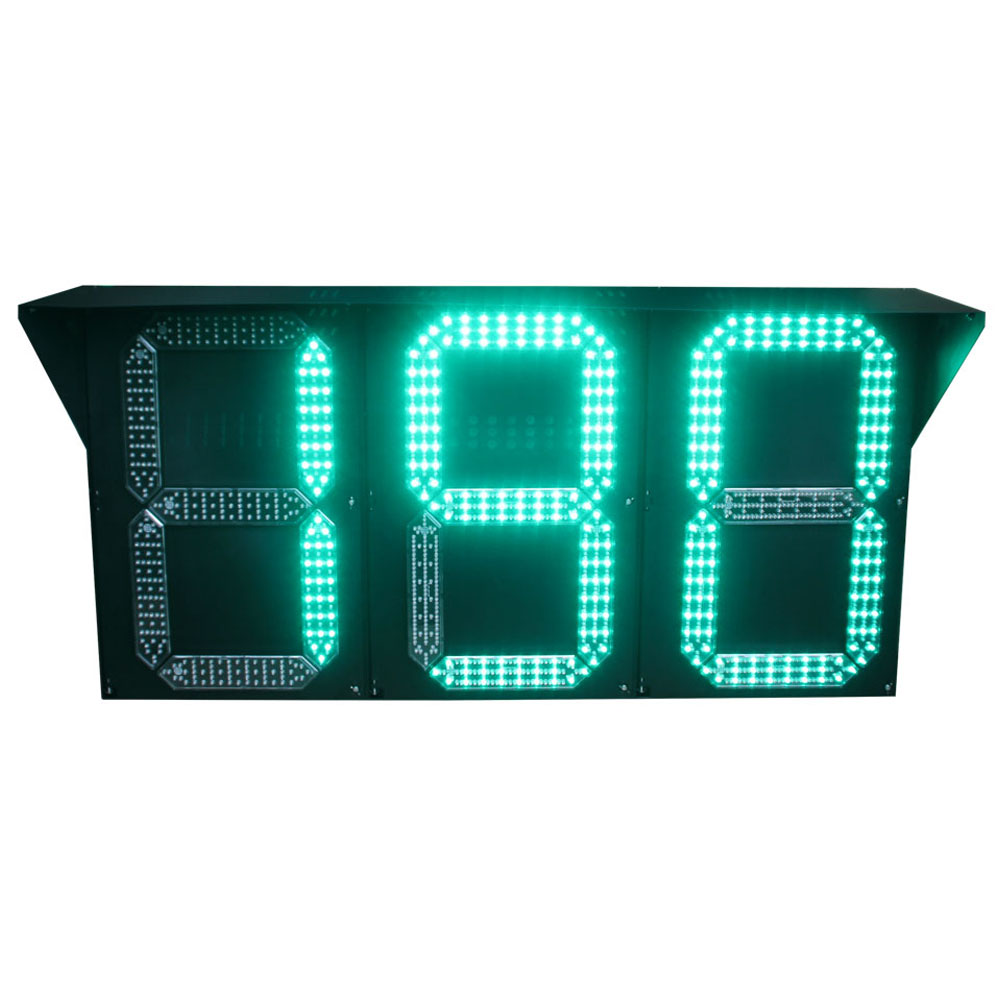

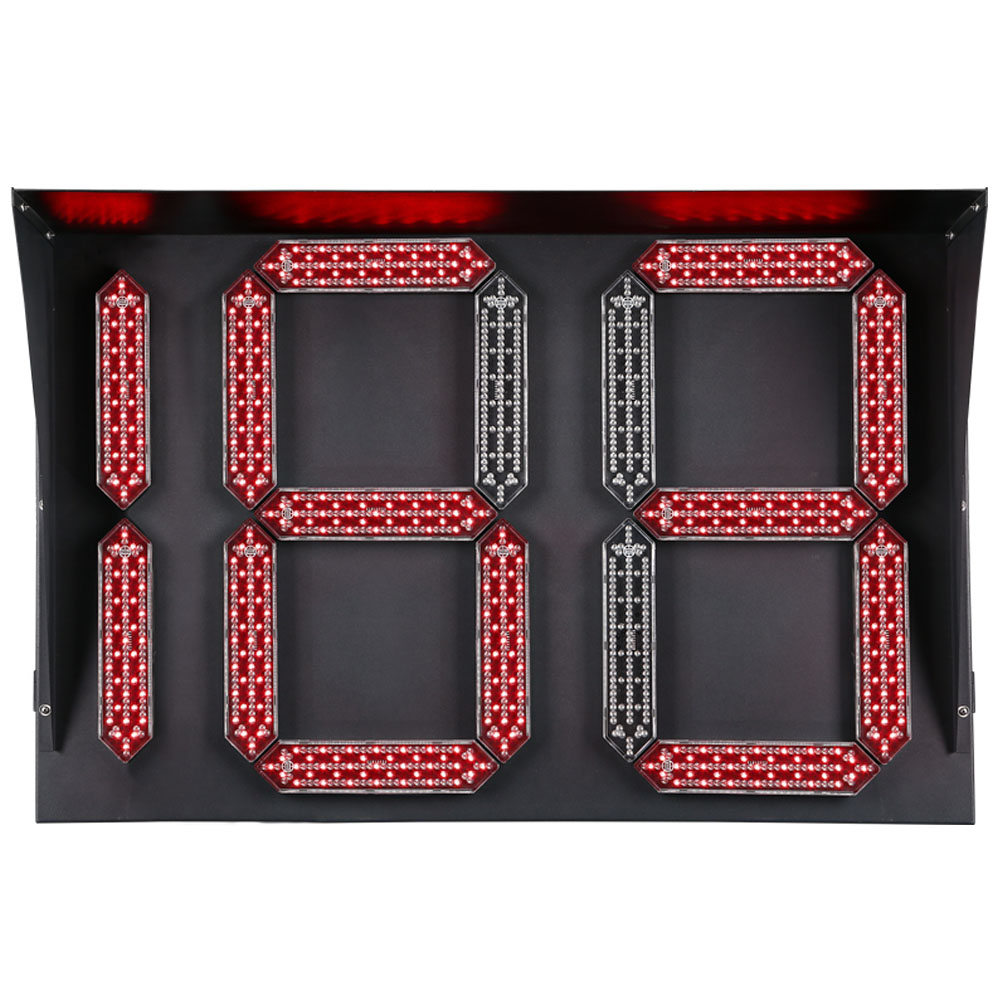

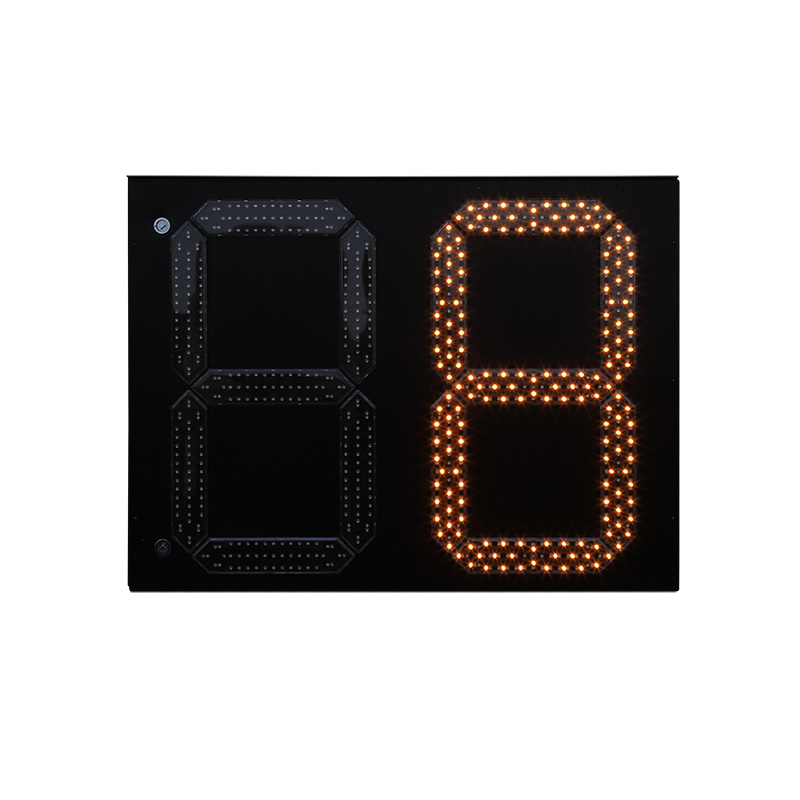

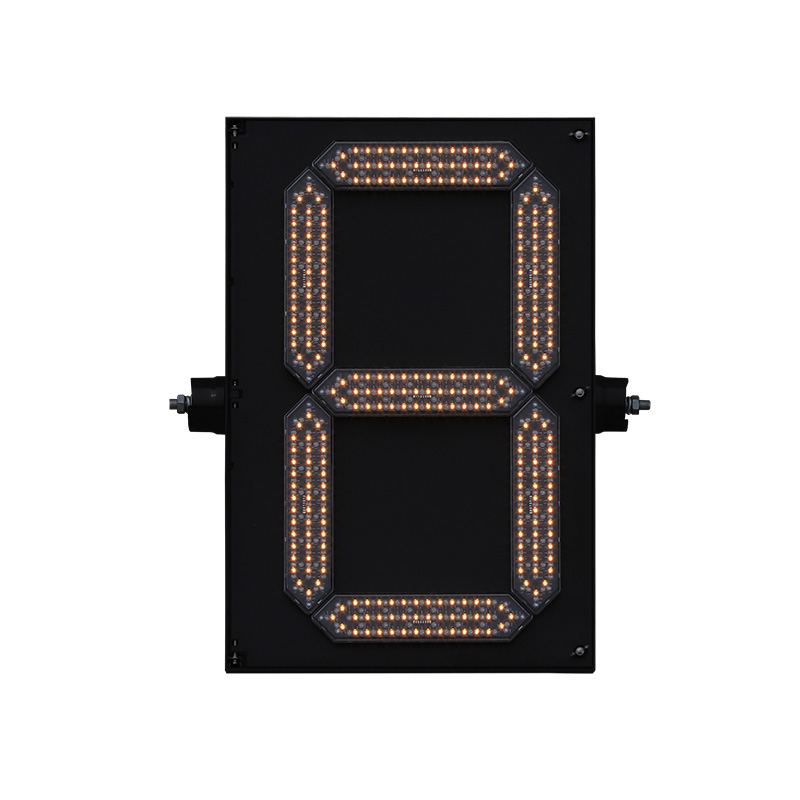

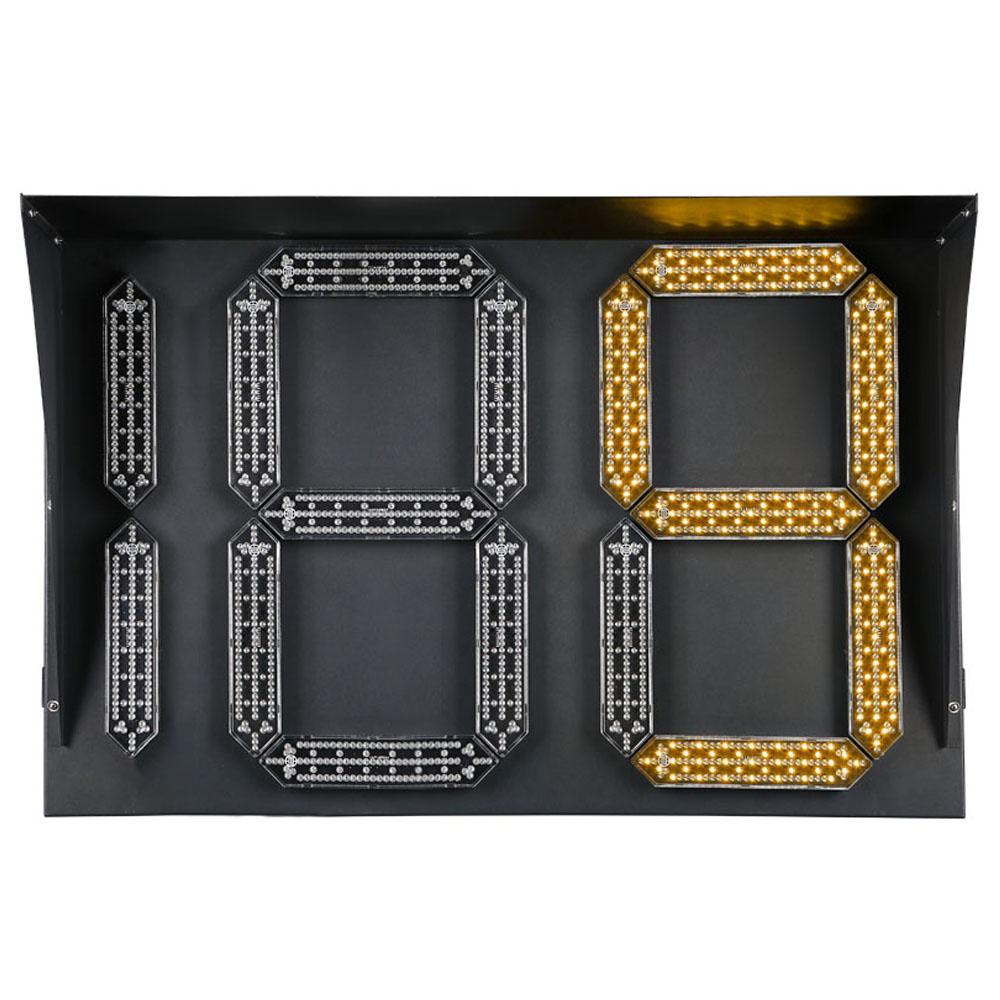

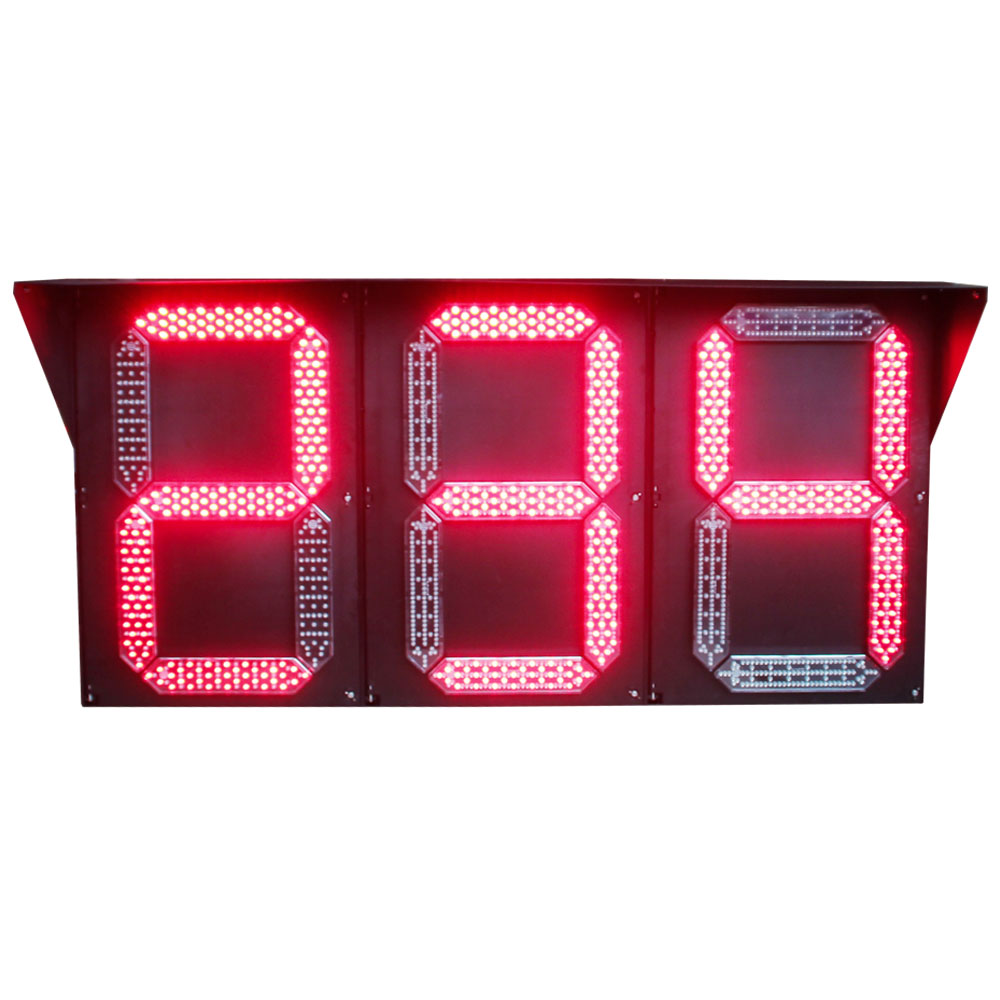

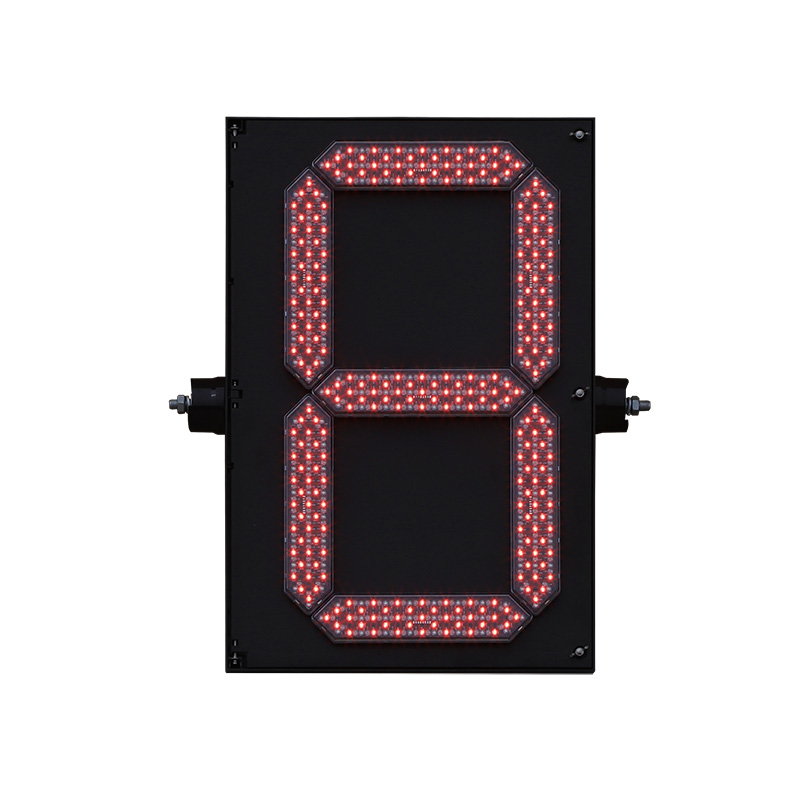

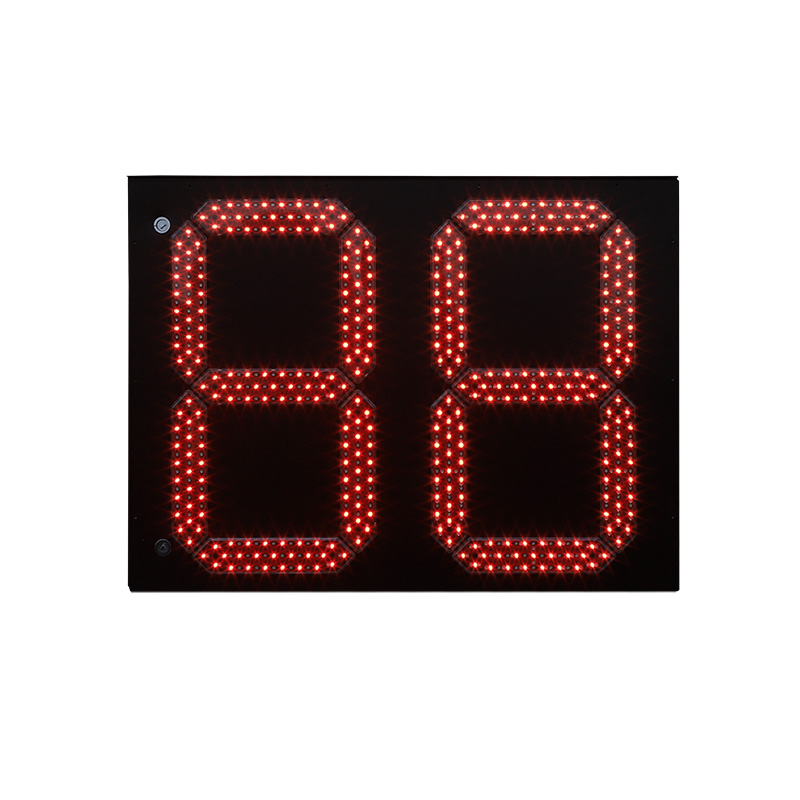

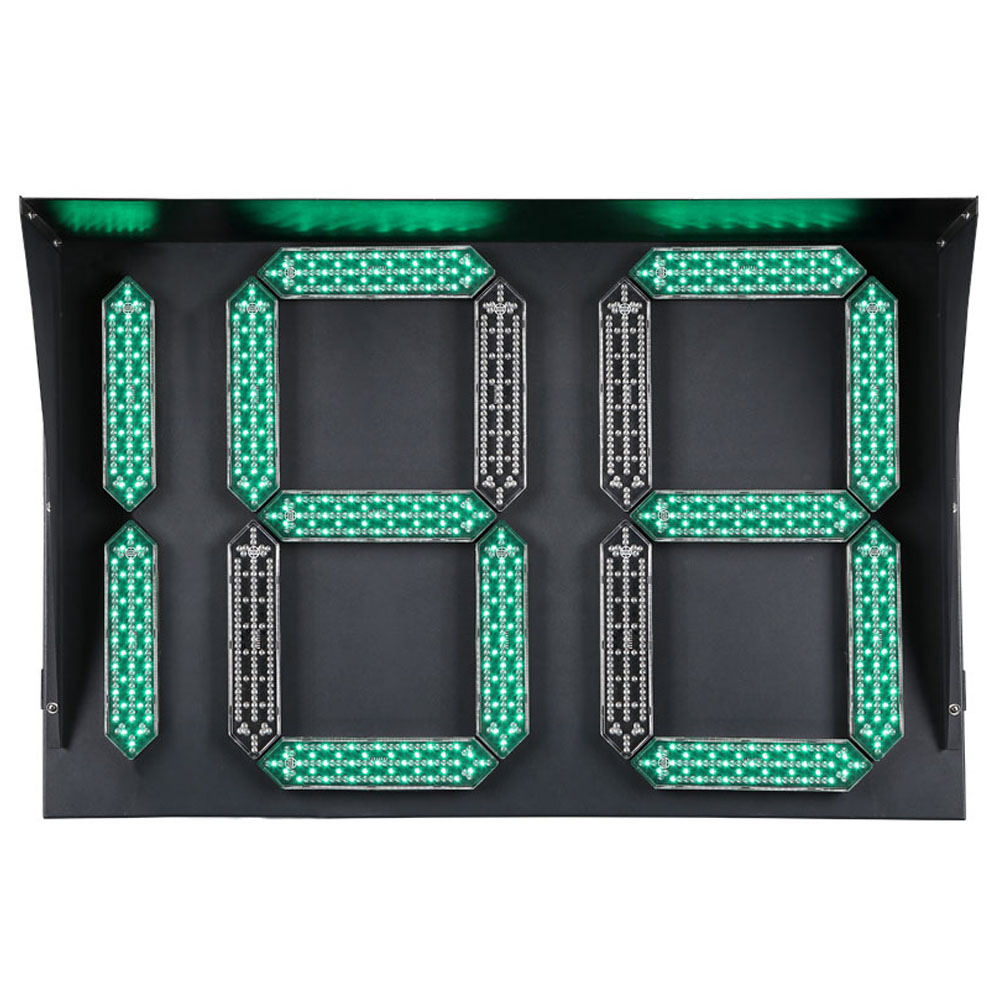

Feu de circulation à compte à rebours de type segment (type boîte)

Aperçu

Présentation du produit :

Le feu de signalisation à compte à rebours de type segment (type boîtier) est une unité intégrée composée de segments, d'un panneau de commande, d'une alimentation et d'un boîtier. Il convient à divers carrefours à feux de circulation.

Ajoutez le à votre projet

Contactez-nous pour commander

Caractéristiques fonctionnelles

Compatibilité universelle pour des opérations et une maintenance simplifiées
L'appareil prend en charge trois modes de fonctionnement adaptatifs, garantissant ainsi sa compatibilité avec plus de 99 % des principaux systèmes de contrôle des feux de circulation nationaux et internationaux. Cette conception simplifie l'installation et les opérations de mise en service post-installation, améliorant ainsi l'efficacité opérationnelle et la maintenance.
Détection adaptative pour des performances fiables
Intégrant un circuit de détection de compte à rebours breveté et adaptatif, le produit adapte automatiquement les niveaux de tension d'entrée, ajuste dynamiquement les seuils de fonctionnement et filtre efficacement les interférences électriques externes. Cela garantit des performances stables et synchronisées dans divers environnements électriques.
Double protection contre les surtensions pour des coûts de maintenance réduits
L'entrée d'alimentation et les interfaces de communication sont équipées de mécanismes de protection contre les surtensions de qualité professionnelle. Ces dispositifs limitent efficacement les dommages causés par la foudre et les surtensions, améliorent la stabilité des équipements, réduisent considérablement les taux de panne et diminuent les coûts de maintenance de plus de 50 %.
Configuration visuelle et flexible pour répondre aux divers besoins du marché
L'appareil prend en charge la configuration à distance via un système de contrôle de niveau supérieur sur PC. Les paramètres système peuvent être ajustés en ligne sans remplacement de matériel, ce qui permet une adaptation rapide aux différentes exigences du projet et améliore considérablement l'efficacité du déploiement et de la maintenance.

En un coup d'oeil

Modèle de produit	DX-4-G-1-FM61	DX-3-G-1-FM81	DX-3-G-1-FM91	DX-5-G-1-FM121
Taille de la surface électroluminescente (LES)	600 mm x 400 mm	800 mm x 600 mm	900 mm x 600 mm	1200 mm x 600 mm
Norme exécutive	GA/T 508-2014	GA/T 508-2014	GA/T 508-2014	GA/T 508-2014
Matériau du boîtier	Tôle galvanisée	Tôle galvanisée	Tôle galvanisée	Coque en plastique ABS
Couleur du feu de signalisation	□Rouge □Jaune □Vert	□Rouge □Jaune □Vert	□Rouge □Jaune □Vert	□Rouge □Jaune □Vert
Couleur du masque	Transparent	Transparent	Transparent	Transparent
Visières	Écran lumineux supérieur : 405 × 265 × 17 mm ; Pare-lumières gauche et droit : 265 × 230 × 0,8 mm	Pare-lumière supérieur : 760 × 250 × 31,4 mm ; Pare-lumière gauche et droit : 250 × 510 × 15 mm	Écran lumineux supérieur : 860 × 250 × 15 mm ; Pare-lumières gauche et droit : 250 × 510 × 15 mm	1205x265x17mm
Tension de fonctionnement	CA 85 V ~ 264 V / 47 Hz ~ 63 Hz	CA 85 V ~ 264 V / 47 Hz ~ 63 Hz	CA 85 V ~ 264 V / 47 Hz ~ 63 Hz	CA 85 V ~ 264 V / 47 Hz ~ 63 Hz
Mode de fonctionnement	□ Mode d'apprentissage □ Mode de déclenchement □ Mode de communication □ Mode compatible	□ Mode d'apprentissage □ Mode de déclenchement □ Mode de communication □ Mode compatible	□ Mode d'apprentissage □ Mode de déclenchement □ Mode de communication □ Mode compatible	□ Mode d'apprentissage □ Mode de déclenchement □ Mode de communication □ Mode compatible
Plage d'affichage	0 à 9 s	0 à 99 s	0 à 199 s	0 à 999 s
Quantité de LED	Compte à rebours rouge : 175 pièces Compte à rebours jaune : 182 pièces Compte à rebours vert : 154 pièces	Compte à rebours rouge : 350 pièces Compte à rebours jaune : 182 pièces Compte à rebours vert : 308 pièces	Compte à rebours rouge : 624 pièces Compte à rebours jaune : 294 pièces Compte à rebours vert : 384 pièces	Compte à rebours rouge : 819 pièces Compte à rebours jaune : 588 pièces Compte à rebours vert : 504 pièces
Consommation électrique de la lampe	≤12W	≤ 25 W	≤30W	≤30W
Consommation d'énergie d'entrée de l'ensemble de la machine	≤15 W à 220/50 Hz CA	≤20 W à 220/50 Hz CA	≤20 W à 220/50 Hz CA	≤30 W à 220/50 Hz CA
Longueur d'onde de la LED	Rouge : 625 ± 5 nm Jaune : 590 ± 5 nm Vert : 505 ± 5 nm	Rouge : 625 ± 5 nm Jaune : 590 ± 5 nm Vert : 505 ± 5 nm	Rouge : 625 ± 5 nm Jaune : 590 ± 5 nm Vert : 505 ± 5 nm	Rouge : 625 ± 5 nm Jaune : 590 ± 5 nm Vert : 505 ± 5 nm
Intensité lumineuse	5000~15000cd/m²	5000~15000cd/m²	5000~15000cd/m²	5000~15000cd/m²
Durée de vie des LED	≥100000h	≥100000h	≥100000h	≥100000h
Résistance d'isolement	＞2MΩ	＞2MΩ	＞2MΩ	＞2MΩ
Temps de réponse	Démarrage/Arrêt < 100 ms	Démarrage/Arrêt < 100 ms	Démarrage/Arrêt < 100 ms	Démarrage/Arrêt < 100 ms
Température de fonctionnement	-40℃ à +80℃	-40℃ à +80℃	-40℃ à +80℃	-40℃ à +80℃
Humidité relative	≤ 97 % HR	≤ 97 % HR	≤ 97 % HR	≤ 97 % HR
Degré de protection	IP55	IP55	IP55	IP55
Distance visuelle	≥ 300 m	≥ 300 m	≥ 300 m	≥ 300 m
Spécifications d'emballage	1 pièce par boîte, taille : 56,5 × 64,5 × 19,5 cm ; poids : 11,75 ± 0,5 kg	1 pièce par boîte, taille : 84,5 × 64,5 × 16 cm ; poids : 24,7 ± 0,5 kg	1 pièce par boîte, taille : 97 × 67 × 20 cm ; poids : 26,5 ± 0,5 kg	1 pièce par boîte, Dimensions : 138 × 68 × 23 cm ; Poids : 18,8 ± 0,5 kg

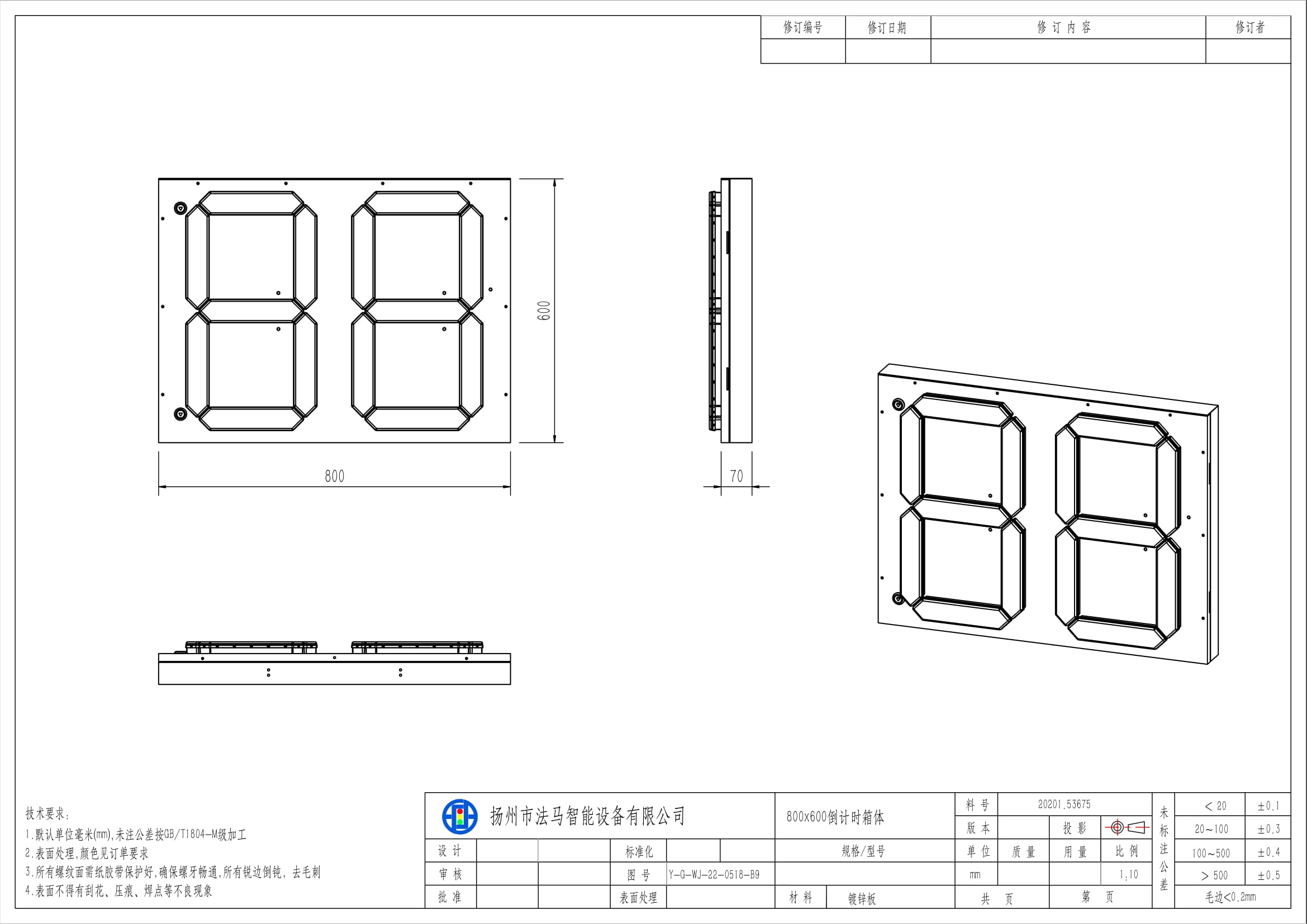

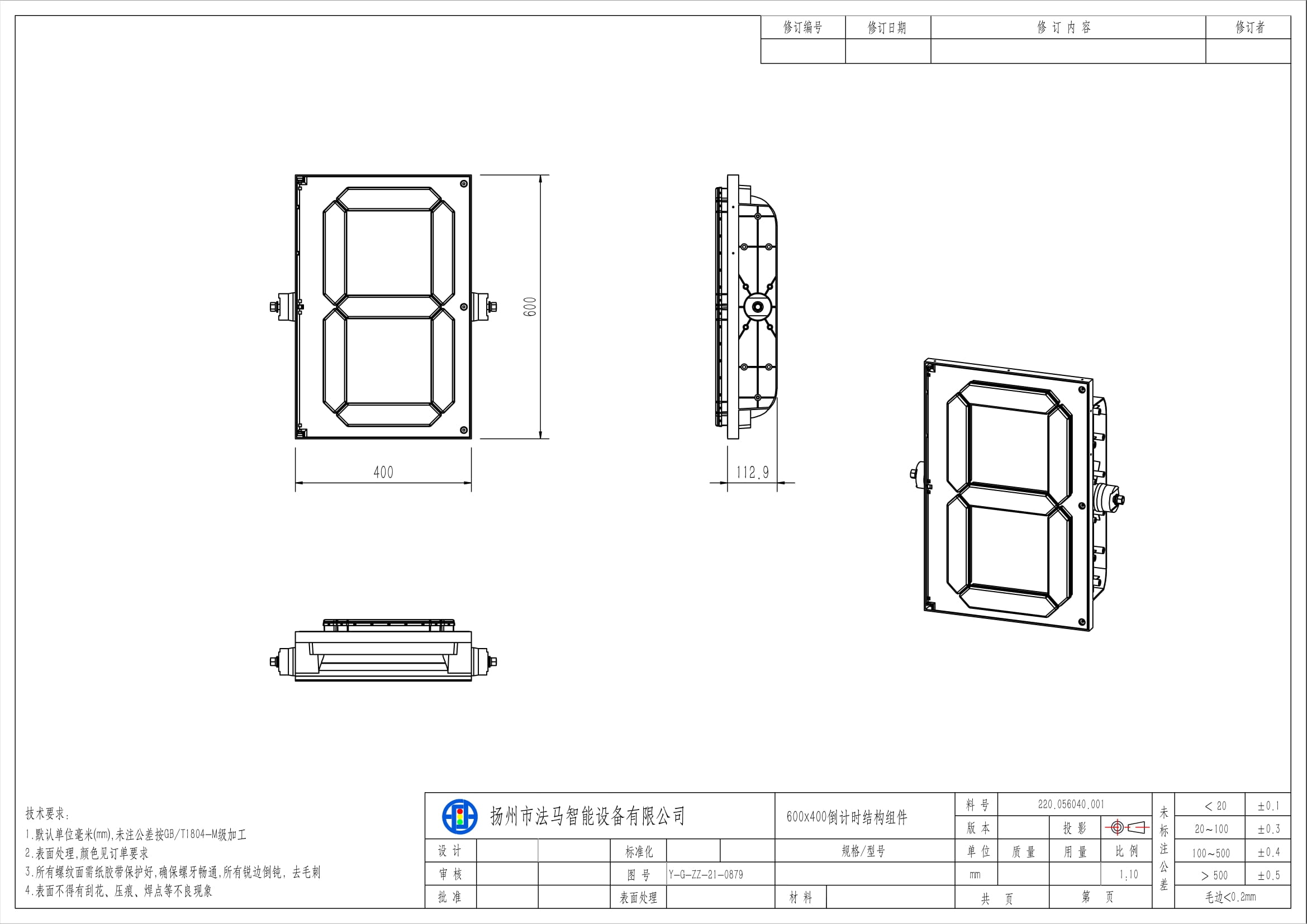

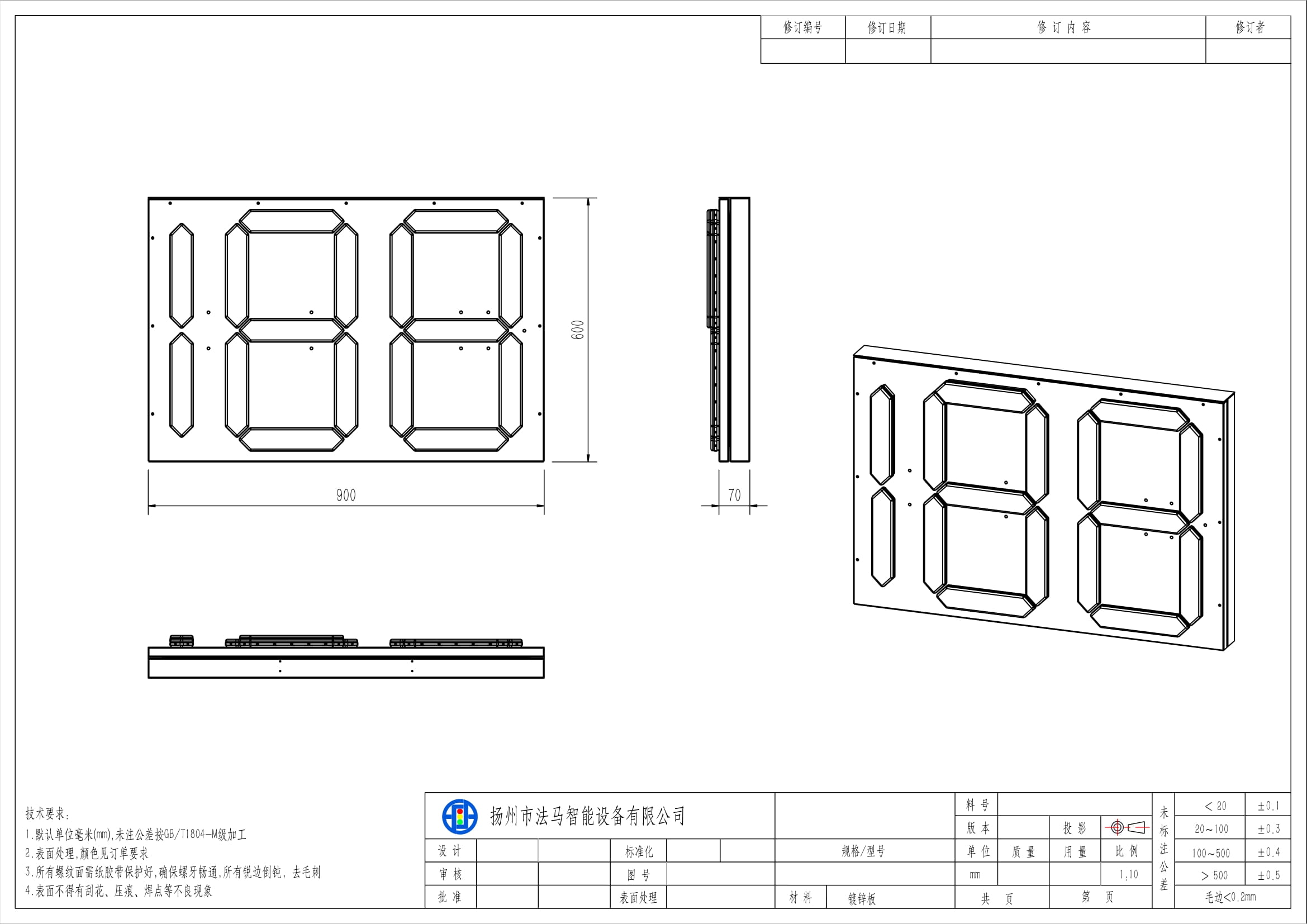

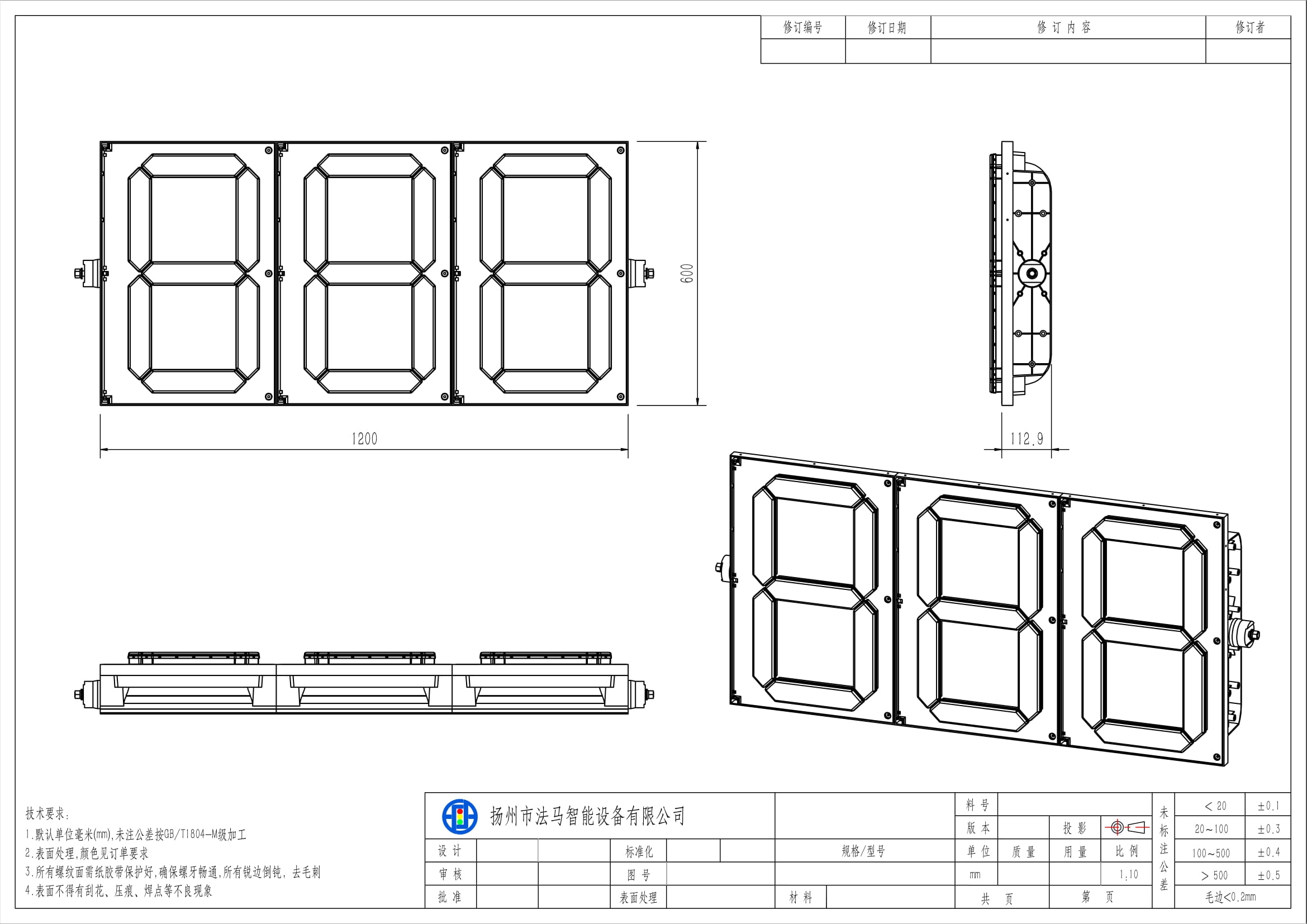

Composants structurels

Feu de circulation à compte à rebours de type segment (type boîte) -

Feu de circulation à compte à rebours de type segment (type boîte)
-
