Manuel du module de feux de signalisation du compte à rebours : synchronisation, compatibilité et protection contre les surtensions pour les minuteries de voiture

Pour un module de compte à rebours des feux de signalisation, l'affichage des chiffres ne constitue qu'une partie de l'application. À une intersection réelle, l'affichage du compte à rebours doit répondre correctement au contrôleur des feux de circulation, reconnaître le signal d'entrée requis, rester stable lorsque les conditions électriques changent et continuer à fonctionner dans un environnement où des éclairs et des surtensions peuvent se produire. Pour les entrepreneurs en ingénierie de la circulation, les intégrateurs de systèmes et les acheteurs d’équipements de circulation, ces exigences sont souvent plus importantes que l’apparence du compte à rebours lui-même.

Un manuel pratique du module de feux de signalisation à compte à rebours doit donc aborder l'installation, la compatibilité du contrôleur, la détection des signaux, la synchronisation du compte à rebours, la mise en service des paramètres et le dépannage. Dans le même temps, les acheteurs évaluant un compte à rebours pour feux de circulation pour voiture doivent comprendre comment le module gère différentes conditions d'entrée, les interférences électriques, la protection contre les surtensions et la configuration du terrain.

Pour FAMA, le module de compte à rebours est conçu autour de ces exigences pratiques plutôt que de traiter l'affichage du compte à rebours comme un composant d'éclairage isolé.

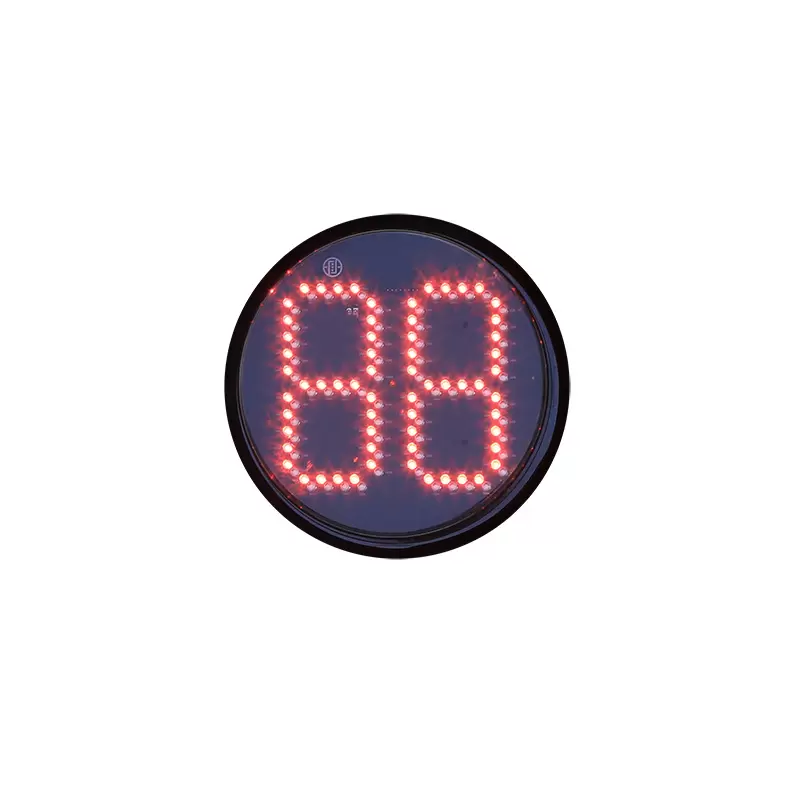

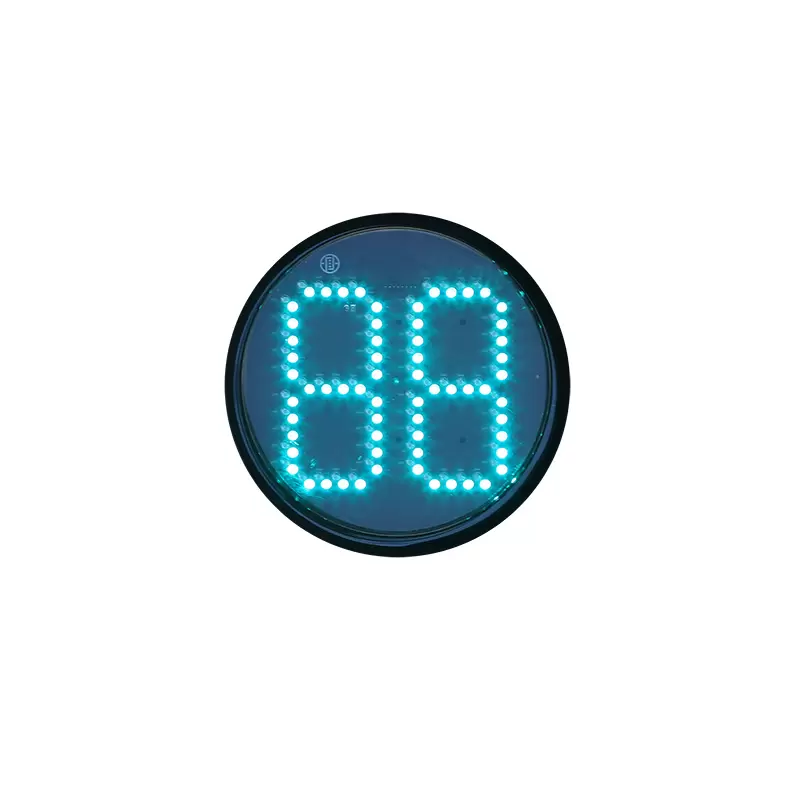

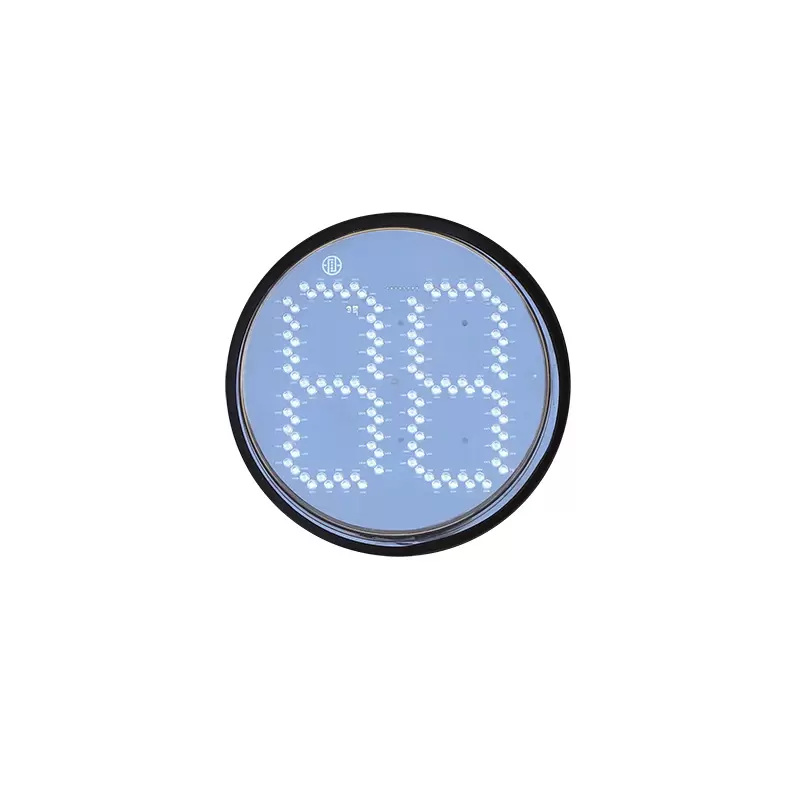

Comprendre la structure d'un module de feux de signalisation à compte à rebours

Le module de feux de signalisation à compte à rebours se compose d'une lentille optique, d'un panneau lumineux, d'un panneau de commande, d'un anneau étanche et d'un bol de lampe. Chaque composant contribue au fonctionnement global du module, tandis que le tableau de commande constitue l'interface clé entre l'affichage du compte à rebours et les signaux électriques associés au système de feux de circulation.

La lentille optique et le panneau lumineux sont directement liés à la présentation visuelle des informations du compte à rebours. Le bol de la lampe fait partie de la structure physique du module, tandis que l'anneau étanche répond aux exigences de boîtier et de protection de l'ensemble installé. La carte de contrôle est particulièrement importante lorsque le module doit détecter et interpréter l'entrée associée au feu de circulation.

Pour les équipes d'approvisionnement, cela signifie que l'évaluation d'un module de signal de compte à rebours ne doit pas se limiter aux caractéristiques de l'affichage LED. La structure mécanique, le circuit de détection électrique et l’interface du contrôleur doivent être considérés comme un seul système.

La relation peut être résumée comme suit :

Entrée des feux de circulation → détection du signal → logique de contrôle → calcul/affichage du compte à rebours → sortie visuelle synchronisée

Si le signal d'entrée n'est pas correctement détecté ou interprété, l'affichage du compte à rebours peut devenir incohérent avec le feu de circulation même lorsque le matériel d'affichage lui-même fonctionne normalement.

La détection adaptative est au cœur de la synchronisation du compte à rebours

L’une des principales exigences techniques d’un compte à rebours pour feux de signalisation est la capacité à gérer les variations de l’environnement électrique.

Le module de FAMA utilise un circuit de détection de compte à rebours breveté avec des capacités de détection adaptatives. Selon les informations produit fournies, le circuit peut automatiquement adapter différents niveaux de tension d'entrée, ajuster dynamiquement les seuils de fonctionnement et filtrer les interférences électriques externes.

Cette approche est importante car le module de compte à rebours ne fonctionne pas indépendamment du contrôleur des feux de circulation. Son circuit de détection doit identifier l'état du signal pertinent avant que le compte à rebours puisse répondre de manière appropriée.

Correspondance automatique de la tension d'entrée

Un module de compte à rebours peut rencontrer différentes conditions d'entrée en fonction du système de contrôle des feux de circulation utilisé dans un projet. Au lieu de s'appuyer sur une condition de détection fixe, la détection adaptative de tension permet au module de s'adapter au niveau du signal entrant et d'établir une condition de fonctionnement appropriée.

Pour une équipe d'installation, la compatibilité de la tension d'entrée est un élément important à confirmer lors de la mise en service.

Les questions clés sont :

• Quel signal d'entrée le contrôleur des feux de circulation fournit-il ?

• Le module de compte à rebours peut-il détecter correctement ce signal ?

• Le mode de fonctionnement sélectionné est-il adapté au contrôleur ?

• Le module répond-il de manière cohérente lorsque le niveau du signal change dans les conditions du système applicables ?

Ces questions doivent être confirmées avant le déploiement final plutôt que d'être traitées comme des problèmes de dépannage après l'installation.

Ajustement dynamique du seuil et filtrage des interférences

Les interférences électriques peuvent compliquer la détection du signal. Si un circuit de détection réagit trop facilement aux fluctuations électriques indésirables, le module de compte à rebours peut interpréter les interférences comme une condition de signal valide.

La conception de détection adaptative résout ce problème grâce à un ajustement dynamique du seuil et un filtrage des interférences électriques. Au lieu d'utiliser un seuil de détection inchangé, le circuit peut ajuster son seuil de fonctionnement en fonction de la condition d'entrée détectée.

Pour un module de compte à rebours de feux de signalisation, l’objectif n’est pas simplement de détecter la tension. Il s'agit de distinguer le signal de contrôle de la circulation prévu des interférences électriques indésirables afin que le compte à rebours reste synchronisé avec l'état réel du signal.

Ceci est particulièrement pertinent lorsqu'un projet contient plusieurs appareils électriques, de longs câbles ou d'autres sources de perturbations électriques.

Compte à rebours des feux de circulation pour voiture : installation et compatibilité du système

Lors de la sélection d'un compte à rebours pour feux de circulation pour voiture, la première question doit être la compatibilité avec le système de contrôle des feux de circulation existant plutôt que l'apparence physique de l'écran.

Le module prend en charge trois modes de fonctionnement adaptatifs. Selon les informations produit fournies, ces modes de fonctionnement sont conçus pour assurer une compatibilité avec plus de 99 % des principaux systèmes de contrôle des feux de circulation nationaux et internationaux.

Ce chiffre doit être compris comme une description des performances du produit fournie par FAMA, plutôt que comme une statistique universelle de l'industrie.

Pour un projet d'installation, le mode de fonctionnement approprié doit être déterminé en fonction du contrôleur de feux de circulation réel et des caractéristiques des signaux. La séquence de mise en service de base doit inclure :

1. Confirmez le contrôleur de feux de circulation et ses caractéristiques de sortie.

2. Confirmez l'entrée d'alimentation et l'interface de communication requises.

3. Sélectionnez le mode de fonctionnement adaptatif approprié.

4. Connectez le module de compte à rebours selon les exigences de câblage du projet.

5. Vérifiez si le module détecte correctement l'entrée du feu de circulation.

6. Vérifiez que le compte à rebours affiché correspond à l'état réel du signal rouge ou vert.

7. Terminez la mise en service des paramètres avant de mettre l'intersection en fonctionnement normal.

Un manuel de module de compte à rebours doit donc être traité comme une référence de mise en service, et non comme un simple schéma d'installation.

Que vérifier lorsque le compte à rebours n'est pas synchronisé

Si l'affichage du compte à rebours est anormal, ne peut pas identifier le signal d'entrée ou devient incohérent avec le feu de circulation, le remplacement immédiat du module n'est pas nécessairement la première étape.

L'équipe d'installation doit d'abord examiner la relation entre le contrôleur, le signal d'entrée et la configuration du module.

Les points de contrôle importants incluent :

Signal d'entrée :
confirmez que le contrôleur des feux de circulation fournit le signal attendu au module de compte à rebours.

Tension d'entrée :
vérifiez si la condition d'entrée réelle est adaptée au mode de détection sélectionné.

Mode de fonctionnement :
confirmez que l'un des trois modes de fonctionnement adaptatifs a été correctement sélectionné pour le système de contrôle applicable.

Seuil de détection :
vérifiez si le circuit de détection reconnaît correctement le signal prévu plutôt que les interférences électriques.

Interface de communication :
lorsque la communication est impliquée, vérifiez la connexion et la configuration de l'interface.

Synchronisation du compte à rebours :
comparez l'affichage du compte à rebours avec l'état réel des feux de circulation lors de la mise en service. Un affichage fonctionnel ne signifie pas automatiquement que le compte à rebours est correctement synchronisé.

Cette séquence de dépannage permet de séparer un problème d'entrée électrique, un problème de configuration et un problème matériel réel avant le remplacement inutile de composants.

Double protection contre les surtensions pour les applications de feux de circulation

Les équipements de feux de circulation sont installés à l’extérieur, ce qui fait de la protection contre les surtensions électriques une considération importante.

Le module FAMA offre une double protection contre les surtensions, couvrant à la fois l'entrée d'alimentation et l'interface de communication. L’objectif est de réduire l’impact de la foudre et des surtensions sur les équipements.

Pour les intégrateurs de systèmes, cette distinction est importante. La protection uniquement de l’entrée d’alimentation ne résout pas l’exposition potentielle aux surtensions via une interface de communication. Un module intégrant une protection sur les deux chemins offre une conception de protection plus large pour les interfaces électriques utilisées par l'équipement.

Selon les informations produit fournies, cette conception peut réduire les taux de défaillance et les coûts de maintenance de plus de 50 %. Ceci doit être traité spécifiquement comme la description déclarée des performances du produit par FAMA et ne doit pas être généralisé comme une réduction garantie pour chaque projet ou environnement d'installation.

Pour les acheteurs, la protection contre les surtensions doit donc être évaluée en même temps que l'environnement électrique du site, la conception de la mise à la terre, les conditions d'installation et le système global de protection des feux de circulation.

Configuration à distance sans remplacement de matériel

Les projets de circulation n'utilisent pas toujours des exigences de contrôle identiques. Un module configuré pour un projet peut nécessiter différents paramètres système lorsqu'il est déployé dans un autre environnement d'intersection ou de feux de circulation.

Le module prend en charge la configuration à distance via un système de contrôle de niveau supérieur basé sur PC. Les paramètres du système peuvent être ajustés en ligne sans remplacer le matériel.

Cela offre un avantage pratique lors de la mise en service et de la maintenance du projet. Au lieu de retirer le module simplement parce qu'un paramètre de configuration doit être modifié, le personnel technique autorisé peut ajuster les paramètres système pertinents via le système de contrôle de niveau supérieur.

Pour les entrepreneurs gérant plusieurs intersections, cela peut simplifier le déploiement là où différentes exigences du projet doivent être prises en compte sans modifier le module physique.

La configuration à distance doit néanmoins être considérée comme faisant partie du processus de mise en service plutôt que comme un substitut à une compatibilité correcte du contrôleur et au câblage des signaux.

Comment les acheteurs devraient évaluer un module de feux de signalisation à compte à rebours

Pour les acheteurs d’équipements de circulation à l’étranger, un examen utile des spécifications devrait couvrir bien plus que la taille ou l’apparence de l’écran.

1. Compatibilité des contrôleurs de feux de circulation

Confirmez la compatibilité du module avec l'architecture de contrôleur et de contrôle de signal utilisée par le projet. Les modes de fonctionnement adaptatifs peuvent être particulièrement importants lorsque le projet implique différents systèmes de contrôleur.

2. Détection de tension d'entrée

Confirmez comment le module détecte le signal d'entrée et s'il peut s'adapter aux conditions de tension d'entrée applicables.

3. Synchronisation du compte à rebours

La question clé est de savoir si le module peut détecter de manière cohérente l’état des feux de circulation et maintenir l’affichage du compte à rebours synchronisé avec le signal du véhicule.

4. Filtrage des interférences électriques

Demandez comment le circuit de détection gère les interférences électriques indésirables. Ceci est particulièrement important lorsqu’une reconnaissance stable du signal est requise dans des environnements électriques complexes.

5. Protection contre les surtensions électriques et de communication

Vérifiez si une protection contre les surtensions est fournie à la fois pour l'entrée d'alimentation et l'interface de communication plutôt que de considérer uniquement la protection de l'alimentation.

6. Configuration et mise en service

Confirmez si les paramètres peuvent être configurés à distance et si le processus de configuration peut être terminé sans remplacer le matériel.

7. Protection physique et entretien

La lentille optique, le panneau lumineux, le panneau de commande, l'anneau étanche et le bol de la lampe doivent être considérés comme faisant partie de la structure complète du module. Les équipes d'installation doivent également comprendre les exigences environnementales et de maintenance applicables avant le déploiement.

L'approche de FAMA en matière d'applications de compte à rebours des feux de circulation

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) fournit des solutions de transport intelligentes intégrées couvrant le contrôle intelligent des signaux, la sécurité routière intelligente et les poteaux intelligents multifonctionnels 5G. Son portefeuille de produits de feux de circulation comprend des contrôleurs de feux de circulation, des feux de circulation pour véhicules, des comptes à rebours et des modules de feux de circulation.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Le portefeuille de projets de FAMA comprend également des projets de feux de circulation et de compte à rebours sur des marchés tels que la Malaisie, le Brésil, la Tunisie, le Chili, le Pérou, l'Argentine, la Colombie, le Paraguay, l'Équateur et l'Uruguay.

Pour les acheteurs évaluant un module de compte à rebours de feux de signalisation, ces références de projet peuvent fournir un contexte supplémentaire lors de l'examen de la gamme de produits et de l'expérience d'application du fabricant. Le portefeuille de produits de FAMA peut être examiné via sa section de produits de feux de circulation, tandis que ses pages de projets fournissent des exemples de déploiements de feux de circulation sur différents marchés étrangers.

Conclusion : ce qui compte dans un module de compte à rebours

Un module de compte à rebours des feux de circulation doit être évalué dans le cadre du système complet de contrôle du trafic plutôt que comme un affichage autonome.

Pour un manuel de module de feux de signalisation à compte à rebours, les domaines critiques sont l'installation, la connexion du contrôleur, la sélection du mode de fonctionnement adaptatif, la détection du signal d'entrée, l'adaptation de tension, le réglage du seuil, la synchronisation du compte à rebours et la mise en service des paramètres.

Pour un compte à rebours de feux de circulation pour voiture, les acheteurs doivent également examiner la compatibilité du contrôleur, les interfaces de communication, le filtrage des interférences électriques, la double protection contre les surtensions, la configuration à distance et les exigences de maintenance.

La relation pratique entre ces fonctions est simple : une compatibilité correcte des signaux permet la détection ; la détection adaptative prend en charge une reconnaissance de signal stable ; l'adaptation de tension et l'ajustement du seuil aident à distinguer le signal prévu des interférences ; une détection précise prend en charge la synchronisation du compte à rebours ; une protection contre les surtensions protège les interfaces électriques ; et la configuration à distance peut simplifier la mise en service et la maintenance.

Pour les sociétés d'ingénierie routière, les intégrateurs de systèmes et les entrepreneurs en infrastructures, cette chaîne technique constitue une base plus utile pour sélectionner un module de compte à rebours de feux de circulation que les seules spécifications d'affichage.
