Comment un contrôleur coordonné des feux de circulation et une armoire de contrôleur des feux de circulation améliorent la fiabilité des intersections et la gestion des pannes

L'infrastructure des feux de circulation est censée fonctionner en continu, mais de nombreux systèmes conventionnels sont encore confrontés à des limitations pratiques en matière de redondance de l'alimentation, de protection contre les surtensions, de surveillance des équipements et de diagnostic des pannes. Une seule source d’alimentation peut rendre un contrôleur vulnérable aux interruptions d’alimentation. La protection contre la foudre peut dépendre d'une inspection manuelle périodique plutôt que d'une surveillance continue de l'état. Dans le même temps, les équipes de maintenance peuvent avoir une visibilité limitée sur les conditions de fonctionnement de l'armoire, tandis que la détection conventionnelle des défauts de lampe peut avoir du mal à identifier une lampe défectueuse dans un circuit parallèle.

Pour les entrepreneurs en ingénierie de la circulation, les autorités routières et les intégrateurs de systèmes de transport intelligents, ces problèmes ne sont pas simplement des problèmes matériels. Ils affectent directement la rapidité avec laquelle un problème d’intersection peut être identifié, diagnostiqué et résolu. C'est là que la combinaison d'un contrôleur coordonné des feux de circulation et d'une armoire de contrôleur des feux de circulation correctement intégrée devient importante.

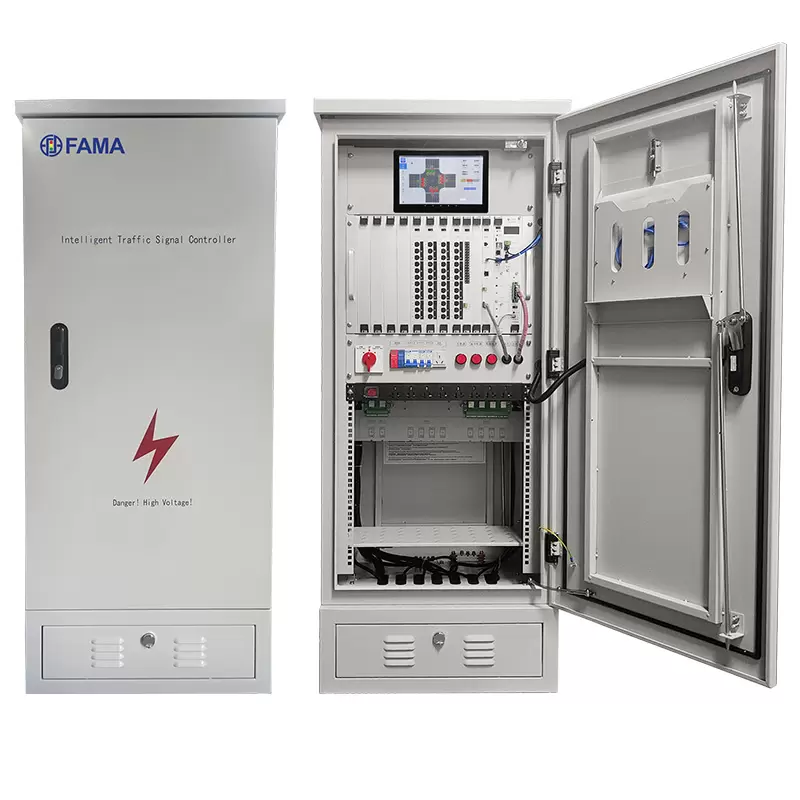

Le contrôleur de feux de circulation série FM5000 de FAMA combine des fonctions de contrôle de signal établies avec une architecture modulaire et plusieurs technologies de surveillance et de protection conçues autour de ces exigences opérationnelles. Son approche couvre non seulement la synchronisation et la coordination des signaux, mais également la continuité de l'alimentation, la surveillance des surtensions, la visibilité de l'état en temps réel et une localisation plus précise des défauts des lampes.

Contrôleur coordonné des feux de circulation : plus que la synchronisation des signaux

Un contrôleur coordonné doit gérer plus qu’une séquence fixe d’indications rouges, jaunes et vertes. À une intersection complexe ou le long d'un couloir coordonné, le système de contrôle peut devoir répondre à la détection des véhicules, aux demandes des piétons, aux exigences de priorité d'urgence et aux différents plans de circulation tout au long de la journée.

La série FM5000 prend en charge plusieurs fonctions de contrôle établies, notamment le contrôle inductif, le contrôle adaptatif, l'assistance aux passages pour piétons, la priorité d'urgence et les programmes multipériodes. Ces fonctions permettent au contrôleur de s'adapter à différentes conditions de trafic et exigences opérationnelles sans s'appuyer sur une seule stratégie de synchronisation fixe. Sa conception modulaire fournit également une architecture structurée pour intégrer les fonctions de contrôle et de surveillance du contrôleur.

Par exemple, un système multipériode peut être utilisé lorsque la demande de trafic change entre différentes périodes de la journée. Des fonctions de passage pour piétons peuvent être intégrées lorsque les mouvements des piétons doivent être pris en compte parallèlement aux phases des véhicules. La priorité d'urgence fournit une fonction de contrôle dédiée pour les situations où le fonctionnement normal du signal doit répondre aux exigences de priorité.

Pour les équipes d’approvisionnement, la considération importante n’est donc pas simplement de savoir si un contrôleur prend en charge le « contrôle intelligent du trafic ». Les questions les plus utiles sont le nombre de canaux et de phases de signal qu'il peut gérer, les modes de contrôle qu'il prend en charge, la manière dont il communique avec les systèmes externes et la manière dont l'armoire offre une visibilité sur les conditions de fonctionnement réelles.

Le modèle FM5000 XHJ-CW-GA-FM5001, par exemple, prend en charge jusqu'à 96 canaux de signal, avec une configuration standard de 48 canaux, et prend en charge jusqu'à 32 phases de contrôle, avec une capacité par défaut de 16 phases. Il utilise un processeur 32 bits avec un système d'exploitation Linux intégré et fournit deux interfaces de communication RJ45, trois RS232 et une RS485.

Double alimentation pour un fonctionnement continu du contrôleur

La continuité de l’alimentation est une autre considération pratique pour un contrôleur censé fonctionner 24 heures sur 24.

Le FM5000 intègre un système de contrôle de double alimentation avec un mécanisme d'alternance automatique. Selon les spécifications du produit FAMA , le système bascule entre les deux sources d'alimentation toutes les 12 heures. En cas de panne de courant, il bascule sur l'alimentation de secours tout en signalant le défaut à la plateforme centrale en temps réel.

La valeur de cet arrangement ne réside pas simplement dans le fait d’avoir deux sources d’alimentation. Le contrôleur combine l'alternance de source d'alimentation, le fonctionnement de secours et le rapport de pannes en un seul mécanisme de fonctionnement. Pour un service de gestion du trafic, cela peut fournir une couche supplémentaire de continuité lorsqu'un approvisionnement devient indisponible.

Ceci est particulièrement pertinent lors de l'évaluation d'une armoire de contrôleur de feux de circulation pour des projets où l'accès à l'intersection pour le dépannage n'est pas pratique ou lorsque le fonctionnement continu du contrôleur est une exigence importante du projet.

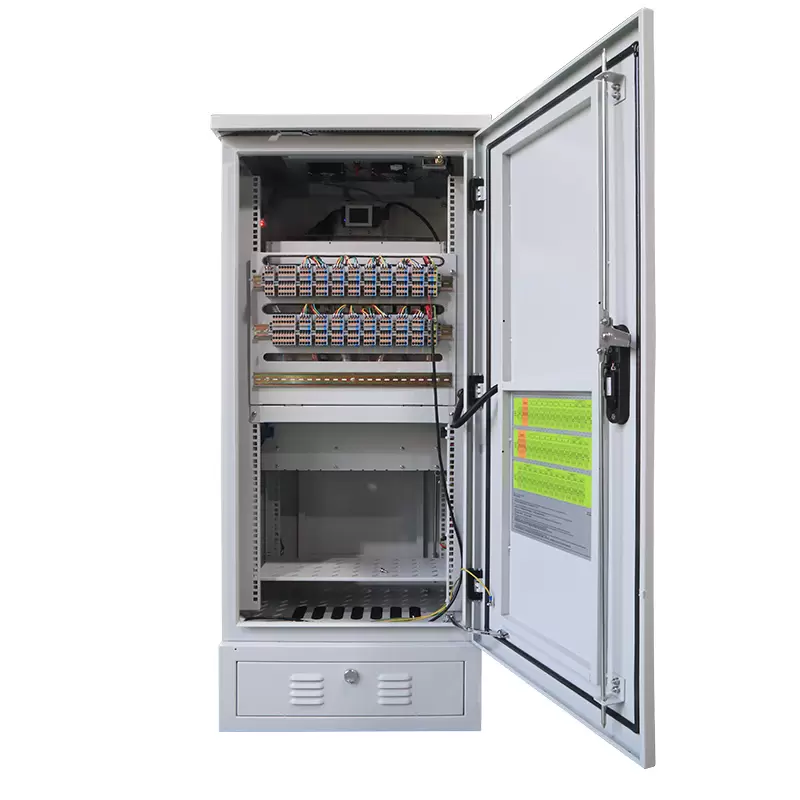

Que faut-il intégrer dans une armoire de contrôleur de feux de circulation ?

Une armoire de feux de signalisation doit être évaluée comme un système d'exploitation plutôt que comme un simple boîtier métallique contenant un contrôleur.

Pour l'approvisionnement du projet, l'armoire doit accueillir le contrôleur et les fonctions associées de contrôle, d'alimentation, de protection, de communication et de surveillance requises par l'intersection. Le boîtier du FM5000 mesure 630 × 500 × 1 520 mm, avec une plage de tension de fonctionnement de 85 à 264 V CA / 47 à 63 Hz, une plage de température de fonctionnement de -40 °C à +80 °C, une humidité relative de ≤ 95 % d'humidité relative et une protection IP55.

Le contrôleur spécifie également un courant de commande de 3 A par canal, un courant d'impulsion de surtension de 160 A par canal, une résistance d'isolation de ≥ 20 MΩ et une consommation électrique en veille de la machine de ≤ 50 W. Ce sont les types de paramètres techniques qui doivent être examinés parallèlement au nombre de phases du projet, aux exigences en matière de canaux de signal, à l'architecture de communication, aux conditions environnementales et à la configuration de l'armoire.

Les informations sur les armoires en temps réel améliorent la visibilité sur site

L'une des caractéristiques distinctives du FM5000 est son système d'affichage d'informations multi-écrans.

Le panneau de commande principal affiche plus de 12 indicateurs de fonctionnement clés, notamment la température, l'humidité, la consommation électrique, la tension, l'adresse IP et le schéma actuel de libération du signal. Le panneau latéral intègre un écran OLED de simulation de trafic qui visualise la stratégie de contrôle actuelle de l'intersection. Une interface à écran tactile en option peut fournir un accès Web intégré pour des opérations telles que l'activation spéciale et le réglage fin du schéma sans nécessiter de périphérique externe.

Cela modifie la manière dont le personnel de maintenance interagit avec l'armoire.

Au lieu de commencer le dépannage en connectant des équipements séparés simplement pour déterminer les conditions de fonctionnement de base, le personnel peut obtenir des informations système importantes directement depuis l'interface de l'armoire. La simulation OLED fournit également une représentation visuelle de la stratégie de contrôle actuelle, ce qui peut aider les techniciens à comprendre ce que le contrôleur exécute réellement à l'intersection.

Pour les projets nécessitant différentes interfaces de fonctionnement, FAMA indique également que l'interface et les fonctions peuvent être personnalisées en fonction des exigences du client.

Comment un contrôleur des feux de circulation détecte-t-il les défauts des feux ?

La détection des défauts des lampes devient plus difficile lorsque plusieurs lampes de signalisation sont connectées en parallèle. Une approche conventionnelle de l'état du commutateur peut identifier si un circuit a changé d'état, mais elle ne fournit pas nécessairement suffisamment d'informations pour déterminer quelle lampe individuelle est défaillante.

Le FM5000 adopte une approche différente en analysant la base dynamique de tension, de courant et de puissance.

Lorsque le système détecte un changement anormal, il peut identifier une panne de lampe individuelle dans un seul circuit, localiser la lampe de signalisation défectueuse en quelques secondes et signaler le défaut à la plate-forme centrale. Ceci est particulièrement pertinent pour les configurations parallèles à plusieurs lampes où l'identification manuelle exacte de la lampe défectueuse peut autrement nécessiter une inspection supplémentaire à l'intersection.

Du point de vue de la maintenance, la localisation précise des défauts est importante car la tâche de maintenance ne consiste pas simplement à « découvrir qu'un circuit a un problème ». L'objectif pratique est de déterminer où se situe le problème afin que le composant approprié puisse être inspecté ou remplacé.

FAMA déclare que cette technologie de détection des défauts des groupes de lampes peut améliorer l'efficacité de la maintenance de plus de 300 %. Ce chiffre doit être compris spécifiquement dans le contexte fourni par FAMA pour son application de détection de défauts plutôt que traité comme un chiffre universel de performance de maintenance pour chaque projet de feux de signalisation.

Comment l'enregistrement des événements de surtension aide-t-il à la maintenance des armoires de feux de circulation ?

La foudre et les surtensions du réseau créent un autre défi de maintenance. La gestion traditionnelle de la protection peut dépendre fortement d'inspections périodiques, ce qui rend difficile la détermination du niveau de contrainte qu'un dispositif de protection contre les surtensions a subi entre les inspections.

Le FM5000 intègre un enregistreur d'événements de surtension intégré. Il surveille la fréquence et l'intensité des coups de foudre ou des surtensions dans le réseau électrique et utilise les informations enregistrées pour prédire la tendance de dégradation du parafoudre. Le système peut alors émettre un avertissement de remplacement avant que le dispositif de protection n'atteigne un état critique.

Cette approche déplace une partie de la maintenance de l'inspection physique périodique vers la surveillance basée sur l'état.

FAMA affirme que la technologie peut réduire les coûts de maintenance annuels de 60 % sur la base d'un référentiel de 1 000 intersections. Il s'agit d'une référence spécifique fournie par le fabricant et ne doit pas être interprétée comme une économie garantie pour chaque projet.

Pour les propriétaires d’infrastructures gérant un grand nombre d’intersections, le concept sous-jacent est particulièrement pertinent : les équipes de maintenance peuvent prioriser les équipements qui ont généré une alerte au lieu de s’appuyer exclusivement sur des calendriers d’inspection de routine.

Comment les contrôleurs de feux de circulation peuvent-ils réduire les travaux de maintenance ?

La valeur de maintenance d’un contrôleur moderne ne vient pas d’une seule fonctionnalité. Cela vient de la connexion de plusieurs couches d’informations.

Le FM5000 combine des paramètres de fonctionnement en temps réel, des rapports sur les pannes de courant, l'enregistrement des événements de surtension, des informations visuelles sur le fonctionnement et la localisation des défauts de lampe. Cela donne au personnel de maintenance plusieurs types d'informations différents provenant du contrôleur et de l'armoire elle-même.

Considérez une séquence de dépannage typique. Si une armoire perd une source d'alimentation, le contrôleur peut passer à l'alimentation de secours et signaler le défaut. Si le système électrique subit des surtensions, l'enregistreur intégré peut conserver des informations pour évaluer l'état de protection. Si l'intersection présente un défaut de lampe, l'analyse de la tension, du courant et de la puissance peut aider à identifier la lampe concernée. Pendant ce temps, l'écran de l'armoire fournit des informations de fonctionnement telles que la température, l'humidité, la tension, la consommation électrique et le schéma de signal actif.

Le résultat est un processus de maintenance davantage axé sur les informations. Au lieu de traiter chaque condition anormale d'intersection comme une tâche d'inspection manuelle distincte, l'équipe de maintenance peut utiliser les informations signalées par le contrôleur pour affiner le problème avant d'agir sur site.

Cette distinction est importante pour les infrastructures de transport à grande échelle. Réduire les enquêtes inutiles sur le terrain ne revient pas à prétendre que chaque défaut peut être résolu à distance. Au contraire, une meilleure surveillance peut aider le personnel de maintenance à arriver à l’intersection avec des informations plus précises sur ce qui doit être vérifié.

Comment fonctionne un contrôleur coordonné des feux de circulation ?

Un contrôleur de feux de circulation coordonné exécute une logique de contrôle de signal programmée tout en gérant les relations entre les différentes phases de signal et les plans d'exploitation. En fonction du système configuré, le contrôle peut intégrer la détection, les demandes des piétons, les stratégies adaptatives, la priorité d'urgence et différents schémas de synchronisation.

Le FM5000 conserve ces fonctions de contrôle coordonné conventionnelles tout en ajoutant une architecture modulaire et des technologies de surveillance intégrées. Il prend en charge jusqu'à 32 phases de contrôle et jusqu'à 96 canaux de signal dans la configuration FM5001 spécifiée, ce qui donne aux ingénieurs de projet des chiffres de capacité concrets à prendre en compte lors de l'adaptation du contrôleur à une conception d'intersection.

Pour un ingénieur de projet, l'évaluation correcte commence donc par le diagramme de phase réel de l'intersection, les exigences en matière de canal de signal, la stratégie de détection, les exigences de coordination, les interfaces de communication, les conditions environnementales et la configuration de l'armoire plutôt que de choisir un contrôleur basé uniquement sur une description générale de « contrôleur intelligent ».

Que dois-je rechercher dans une armoire de contrôleur de feux de circulation ?

Une spécification d'approvisionnement doit prendre en compte au moins cinq domaines : la capacité de contrôle, la continuité de l'alimentation électrique, la protection et les performances environnementales, la capacité de surveillance et le diagnostic des pannes.

Pour le contrôleur lui-même, la spécification FM5001 fournit des références mesurables telles que 96 canaux de signal maximum, 32 phases de contrôle maximum, un fonctionnement de 85 à 264 V CA, une température de fonctionnement de -40°C à +80°C, une protection IP55 et plusieurs interfaces de communication.

Pour l'armoire et le système de maintenance, les acheteurs doivent également examiner si les paramètres de fonctionnement peuvent être visualisés localement, si des conditions d'alimentation anormales sont signalées, si l'état de la protection contre les surtensions peut être surveillé et si les défauts des lampes peuvent être localisés plutôt que simplement détectés au niveau du circuit.

Ces exigences deviennent de plus en plus importantes lorsqu'une autorité de gestion du trafic ou un intégrateur de systèmes est responsable de plusieurs intersections plutôt que d'une seule installation isolée.

Pourquoi le contrôleur et l'armoire doivent être évalués comme un seul système

Une armoire de contrôleur coordonné des feux de circulation et de contrôleur des feux de circulation ne doit pas être évaluée indépendamment lorsque l'objectif du projet inclut la fiabilité opérationnelle à long terme.

Le contrôleur détermine la manière dont les phases de signalisation, les stratégies de coordination, les exigences des piétons, les priorités d'urgence et les schémas de synchronisation sont exécutés. L'armoire fournit l'environnement physique et électrique dans lequel le contrôleur fonctionne, tandis que la gestion de l'alimentation, la protection, la surveillance, les communications et le rapport de pannes déterminent l'efficacité avec laquelle le système peut être maintenu au fil du temps.

L'approche FM5000 rassemble ces éléments grâce à une architecture de contrôle modulaire, un fonctionnement à double alimentation, un enregistrement des événements de surtension, une visualisation de l'état sur plusieurs écrans et une détection dynamique des défauts de lampe. Ces fonctions abordent différents points du cycle de vie des équipements : contrôle, continuité, protection, visibilité, diagnostic et maintenance.

Le portefeuille plus large de feux de circulation de FAMA comprend des contrôleurs de feux de circulation coordonnés, à point unique, en réseau, pour passages pour piétons et sans fil, tandis que son portefeuille de projets comprend des projets de feux de circulation dans des régions telles que l'Amérique du Sud, l'Asie, l'Amérique du Nord, l'Europe et l'Afrique.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour les acheteurs évaluant une solution complète de feux de circulation plutôt qu'un contrôleur autonome, le portefeuille de produits de FAMA comprend des contrôleurs de feux de circulation ainsi que des feux de circulation pour véhicules, des feux pour piétons et vélos, des produits liés aux comptes à rebours et d'autres équipements de feux de circulation. Son portefeuille de projets peut également servir de référence pour comprendre l'expérience de l'entreprise dans différentes applications d'infrastructure de trafic.

Pour les équipes achats, la question clé n’est finalement pas de savoir si un contrôleur a plus de fonctions sur une fiche technique. Il s'agit de savoir si ces fonctions résolvent les problèmes opérationnels importants après l'installation : maintenir un contrôle coordonné des signaux, maintenir le système en fonctionnement malgré des anomalies de puissance, comprendre les conditions de l'armoire en temps réel, identifier la dégradation des dispositifs de protection et localiser plus précisément les défauts de chaque lampe.

C'est là l'intérêt pratique d'évaluer le contrôleur coordonné des feux de circulation et l'armoire du contrôleur des feux de circulation en tant que système de contrôle du trafic intégré plutôt que comme deux composants matériels indépendants.
