Comment choisir un feu de circulation vert en U fiable pour une utilisation à long terme aux intersections

Pour les entrepreneurs en feux de signalisation, les entrepreneurs en projets routiers, les intégrateurs de systèmes et les équipes de maintenance, la sélection d'un feu de signalisation à demi-tour ne consiste pas simplement à choisir un feu qui affiche une indication verte en forme de U. Le signal doit continuer à fournir une indication stable pendant de longs cycles de fonctionnement tout en gardant sous contrôle la consommation d'énergie, les pannes de LED, les performances électriques et les exigences de maintenance.

Une intersection à circulation contrôlée peut contenir plusieurs unités de signalisation et autres équipements électriques fonctionnant simultanément. Dans cet environnement, des faiblesses dans les circuits LED, un courant de commande instable, une conversion de puissance inefficace ou une mauvaise compatibilité électromagnétique peuvent augmenter la probabilité de problèmes de maintenance.

Le module de feux de signalisation U Turn à faible consommation de FAMA est conçu autour de ces considérations techniques. Le module utilise une configuration à trois unités rouge, jaune et verte, le noyau de la lampe intégrant un panneau lumineux, une lentille optique, un module d'alimentation, un bol de lampe et des composants structurels associés. FAMA spécifie une conception de circuit maillé, un entraînement à courant constant, une alimentation aux normes européennes de conception indépendante avec un facteur de puissance allant jusqu'à 0,98 et une distorsion harmonique totale inférieure à 10 %. Ces fonctionnalités répondent à différentes parties du même objectif d'approvisionnement : maintenir une indication de signal fiable tout en contrôlant la consommation d'énergie et les exigences de maintenance à long terme.

Qu'est-ce qu'un feu de signalisation vert en demi-tour ?

Un feu de circulation vert pour demi-tour est un feu de circulation directionnel utilisé pour indiquer quand un mouvement de demi-tour est autorisé ou contrôlé à une intersection. Contrairement à un signal vert conventionnel à boule complète, l'indication en forme de U communique un mouvement spécifique plutôt que d'indiquer simplement qu'une phase verte générale est active.

Pour un ingénieur de la circulation ou un entrepreneur, la considération importante n'est donc pas seulement la couleur de la sortie LED. Le système optique, la disposition des LED, l'architecture du circuit, l'alimentation électrique et le boîtier du signal contribuent tous à la cohérence avec laquelle l'indication de demi-tour prévue est produite.

Le module demi-tour basse consommation de FAMA est disponible dans des configurations de surface électroluminescente de 200 mm et 300 mm. Les spécifications du produit indiquent une intensité lumineuse de 5 000 à 15 000 cd/m², une distance visuelle d'au moins 300 m et une consommation électrique en demi-tour vert ne dépassant pas 4 W pour la version 200 mm et 5 W pour la version 300 mm. La durée de vie spécifiée des LED est d'au moins 100 000 heures.

Ces spécifications donnent aux équipes d'approvisionnement des critères mesurables pour comparer différents produits de clignotants en U au lieu de se fier uniquement à des descriptions générales telles que « lumineux » ou « économe en énergie ».

Comment fonctionne un feu de signalisation vert en demi-tour ?

Un feu vert de demi-tour fait partie du système de contrôle des feux de circulation de l'intersection. Lorsque la phase du signal concernée permet le mouvement de demi-tour, l'indication verte en forme de U est activée pour fournir des informations directionnelles aux conducteurs qui s'approchent.

Structure à trois unités et composants de base

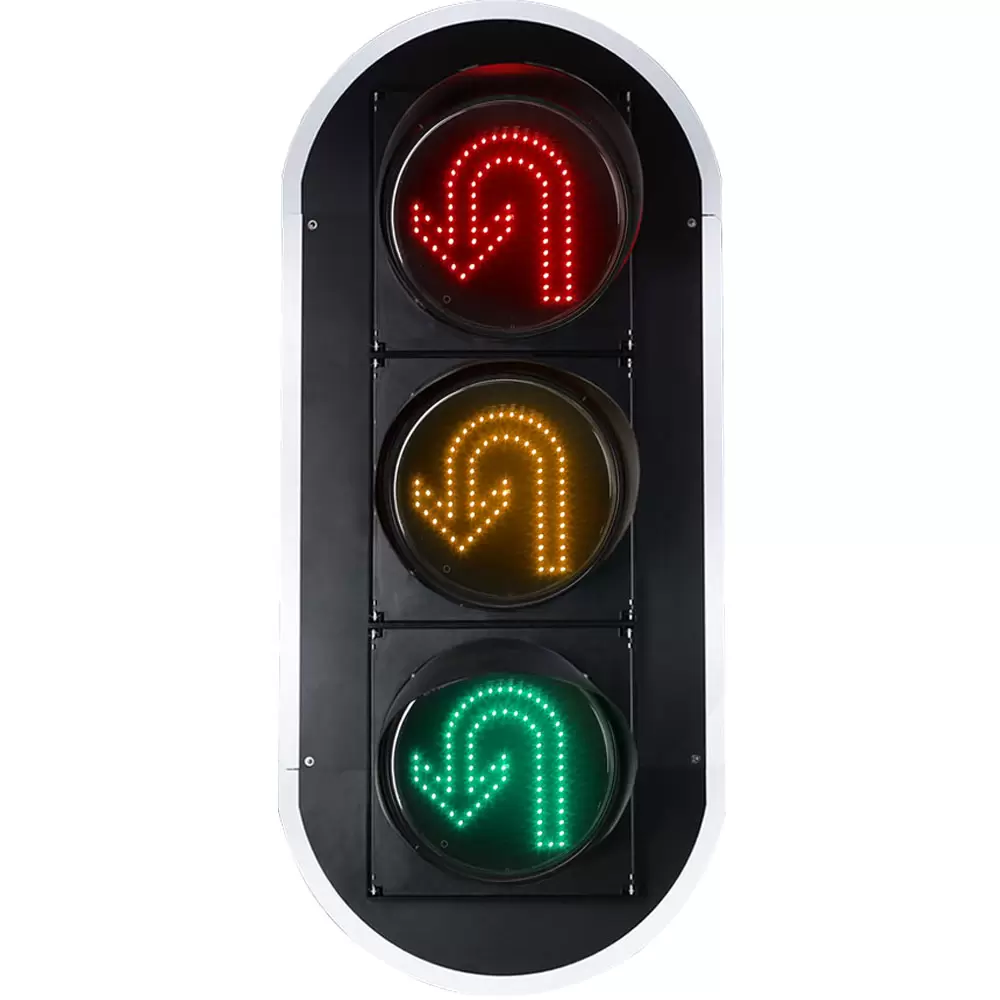

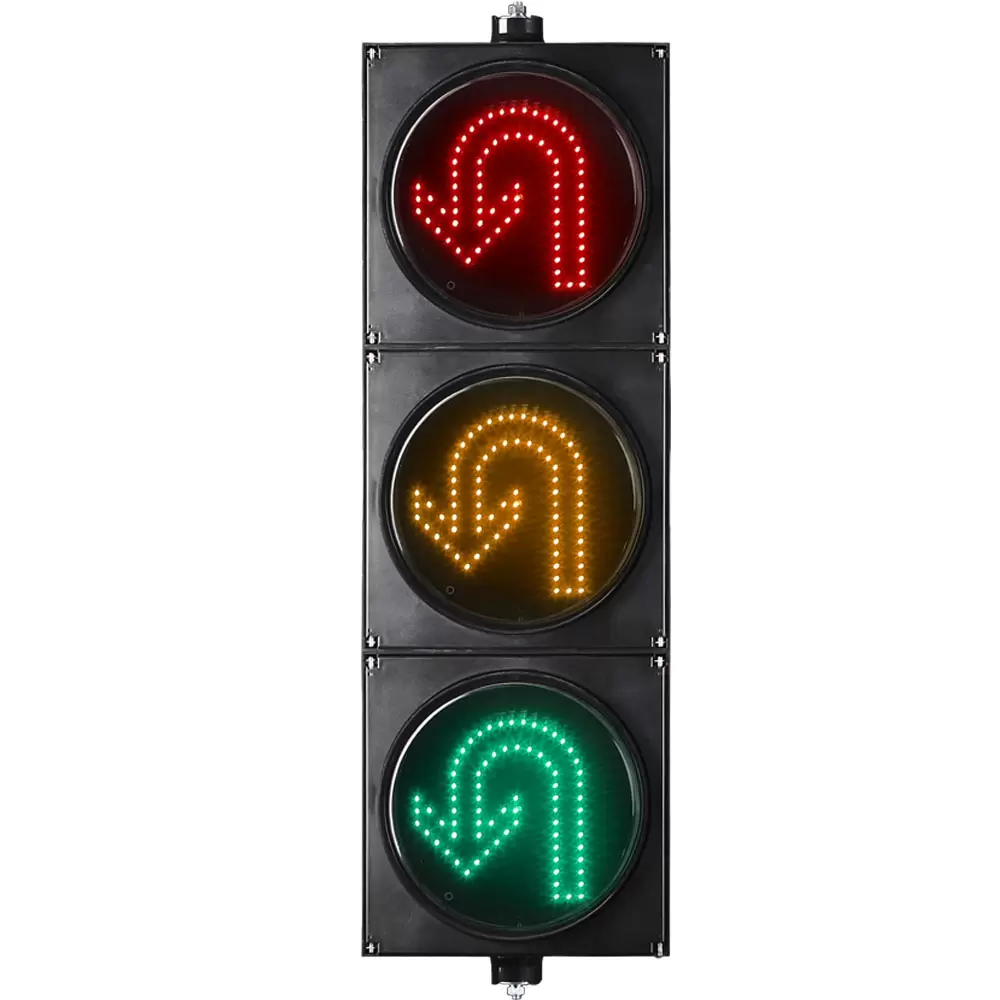

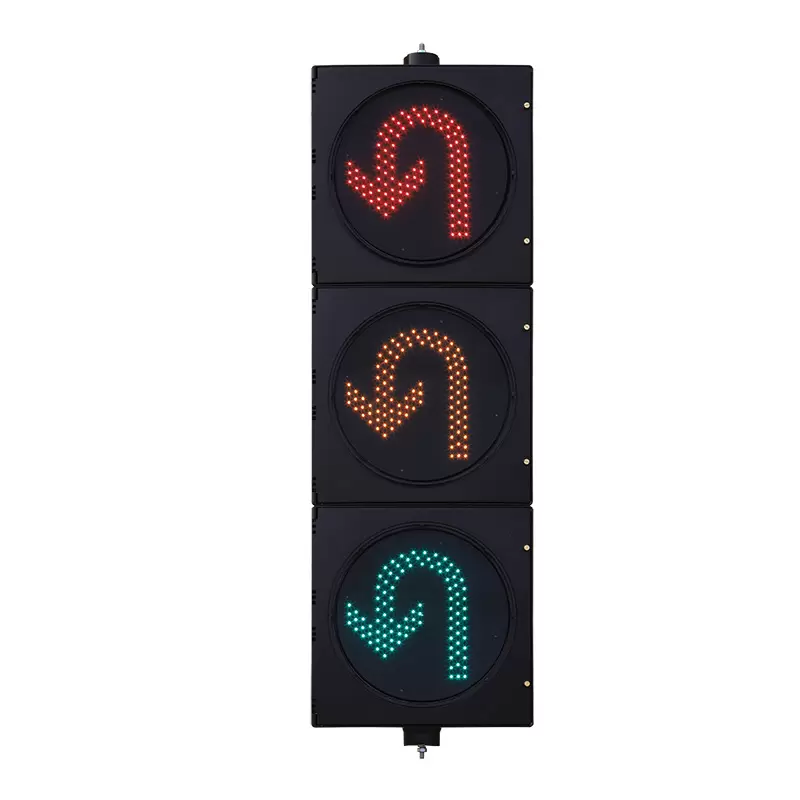

Le signal lui-même dépend de plusieurs composants travaillant ensemble. La configuration à trois unités du FAMA sépare les indications rouge, jaune et verte, tandis que le noyau de la lampe intègre le panneau lumineux, la lentille optique, le module d'alimentation et le bol de la lampe.

Le panneau lumineux génère l'indication LED, les composants optiques contribuent à former le flux lumineux prévu, l'alimentation électrique fournit l'entrée électrique et le bol de la lampe fait partie de l'ensemble de signaux physiques.

Ceci est important pour les intégrateurs de systèmes car les performances du signal ne peuvent pas être évaluées par la seule source LED. Une LED avec de bonnes performances nominales peut toujours produire des résultats incohérents si son circuit de commande, sa structure optique ou son alimentation électrique sont mal adaptés à l'application.

Feux de circulation en forme de U et contrôle directionnel

Le même principe s'applique lors de la comparaison d'un feu de signalisation U Turn Arrow avec d'autres configurations de signaux directionnels. La question d'approvisionnement devrait être de savoir si le signal sélectionné fournit l'indication directionnelle requise tout en restant électriquement et mécaniquement adapté à l'intersection.

Pourquoi la conception de circuits maillés est-elle importante ?

L'une des caractéristiques de fiabilité les plus importantes du feu de signalisation demi-tour de FAMA est la conception de son circuit maillé.

Isolation des défauts des LED

Dans un agencement de LED conventionnel, une panne de LED individuelle peut créer une interruption locale plus visible en fonction de la configuration du circuit. Le circuit maillé de FAMA est conçu pour isoler automatiquement le point de défaut lorsqu'une perle de lampe LED tombe en panne, permettant aux perles LED restantes de continuer à fonctionner. L'objectif est de maintenir l'effet d'affichage global plutôt que de permettre à un composant défaillant d'affecter inutilement les éléments électroluminescents restants.

Que se passe-t-il si une LED tombe en panne dans un feu de circulation ?

Avec la conception de circuit maillé spécifiée, le point LED défaillant est isolé et les perles LED restantes continuent de fonctionner. Cela ne signifie pas qu’une LED défaillante doit être ignorée indéfiniment. Au contraire, il offre un degré de tolérance aux pannes au niveau du circuit qui peut aider à préserver l'affichage global du signal pendant que le personnel de maintenance organise l'inspection ou le remplacement.

Pour les équipes de maintenance des feux de circulation, cette distinction est importante. Un feu de circulation installé à une intersection achalandée peut être difficile ou perturbateur à entretenir. Une architecture de circuit qui limite l’effet d’une panne de LED individuelle peut réduire l’impact immédiat d’une panne localisée d’un composant.

La valeur pratique ne réside donc pas simplement dans « plus de LED ». C'est ainsi que les LED sont organisées électriquement.

Comment le courant constant affecte-t-il la fiabilité des feux de circulation ?

Les performances des LED sont étroitement liées aux conditions électriques dans lesquelles les LED fonctionnent. Le feu de signalisation demi-tour de FAMA utilise une technologie d'entraînement à courant constant pour maintenir un courant de fonctionnement stable. Selon les informations produit du fabricant, cette conception vise à prolonger la durée de vie de la lampe et à réduire les besoins de maintenance ultérieurs.

Pour un feu de signalisation fonctionnant pendant de longues périodes, un courant stable est pertinent car la source LED et le pilote forment un système électrique plutôt que deux composants indépendants.

Une approche à courant constant permet de maintenir un état de fonctionnement contrôlé pour le réseau de LED. En termes d'ingénierie pratique, cela peut réduire les variations inutiles des conditions de fonctionnement des LED et assurer des performances plus constantes sur la période de service.

Combien de temps durent les feux de circulation à LED ?

Les spécifications du fabricant pour ce feu de signalisation demi-tour indiquent une durée de vie des LED ≥100 000 heures. Ce chiffre doit être compris comme une durée de vie spécifiée des LED plutôt que comme une garantie que chaque ensemble complet de feux de signalisation fonctionnera exactement pendant cette durée sans entretien.

La durée de vie réelle peut également dépendre des conditions de fonctionnement, des conditions thermiques, des conditions électriques, de l'exposition environnementale et d'autres facteurs du système.

Pour les équipes achats, cette distinction est importante. Une évaluation significative de la durée de vie doit prendre en compte ensemble la source LED, la conception du pilote, l'alimentation électrique, l'architecture du circuit, la protection de l'environnement et la stratégie de maintenance.

Pourquoi les feux de signalisation LED sont-ils plus économes en énergie ?

La faible consommation d'énergie devient particulièrement pertinente lorsque les feux de circulation fonctionnent en continu à de nombreuses intersections.

Faible puissance et facteur de puissance

Le module de feux de signalisation U Turn à faible consommation de FAMA spécifie une consommation d'énergie verte en demi-tour de ≤ 4 W pour la version 200 mm et ≤ 5 W pour la version 300 mm. Le produit utilise également une alimentation standard Euro conçue indépendamment avec un facteur de puissance allant jusqu'à 0,98.

Le facteur de puissance est un paramètre électrique important car il décrit l’efficacité avec laquelle l’énergie électrique est utilisée par la charge. Un facteur de puissance plus élevé peut contribuer à réduire la différence entre la puissance apparente et la puissance active pour la même charge électrique utile, bien que les économies d'énergie réelles au niveau du système dépendent de l'installation électrique complète et des conditions de fonctionnement.

Pour les projets impliquant de nombreuses unités de signalisation, une faible consommation d'énergie au niveau du signal individuel peut devenir plus significative lorsqu'elle est prise en compte sur l'ensemble de la période d'installation et de fonctionnement. Il est donc utile pour les acheteurs de comparer la consommation électrique réelle des lampes plutôt que d'accepter la « faible consommation » comme une description marketing non étayée.

Qu'est-ce qui rend un feu de signalisation U Turn Arrow fiable ?

La fiabilité doit être évaluée en combinant l'indication du signal, la conception du circuit, l'alimentation électrique, la technologie d'entraînement, les performances électromagnétiques, l'adéquation à l'environnement et la maintenabilité.

Le feu de circulation AU Turn Arrow doit fournir l’indication directionnelle prévue de manière cohérente. Son circuit LED devrait limiter l’impact d’une défaillance localisée des composants. Son conducteur doit maintenir des conditions de fonctionnement stables. Son alimentation doit fonctionner efficacement dans la plage de tension requise. Et sa conception électrique doit coexister avec d’autres équipements à l’intersection sans créer d’interférences inutiles.

Conditions de fonctionnement environnementales et électriques

Le module demi-tour basse consommation de FAMA spécifie une tension de fonctionnement de 85 V à 264 V CA à 47 à 63 Hz, des températures de fonctionnement de -40 °C à +80 °C, une humidité relative jusqu'à 97 % RH, une protection IP53 et une distance visuelle ≥ 300 m.

Ces spécifications doivent toujours être comparées aux exigences environnementales et d'installation du projet spécifique avant la sélection.

Pour les projets nécessitant différentes configurations de signalisation, la gamme de produits plus large de FAMA comprend également des feux de signalisation fléchés et d'autres produits de signalisation pour véhicules, permettant aux intégrateurs de systèmes d'évaluer les équipements de demi-tour et de signalisation directionnelle dans le cadre d'une solution de signalisation routière plus large.

Comment la compatibilité électromagnétique affecte-t-elle les performances des feux de circulation ?

L’EMC est souvent négligée lorsque les décisions d’achat se concentrent principalement sur les performances optiques.

À une intersection signalisée, plusieurs appareils électriques peuvent fonctionner dans le même environnement. Un feu de circulation doit donc non seulement remplir sa propre fonction, mais également fonctionner de manière appropriée au sein du système électrique environnant.

THD et interférences électriques

FAMA déclare que son feu demi-tour est conforme aux exigences européennes de compatibilité électromagnétique et spécifie une distorsion harmonique totale inférieure à 10 %. Selon la description du fabricant, cette conception vise à réduire les interférences avec le réseau électrique et les autres équipements à l'intersection et à améliorer la stabilité globale de l'équipement.

Cela rend les paramètres d'approvisionnement THD et EMC pertinents plutôt que des spécifications purement laboratoire. Pour un intégrateur de systèmes, la question est de savoir si l’équipement de signalisation peut conserver un comportement électrique approprié lorsqu’il est déployé aux côtés d’autres équipements d’intersection.

De bonnes performances CEM ne remplacent pas une conception appropriée du système, une mise à la terre, une protection contre les surtensions, un câblage ou une compatibilité de contrôleur. Au lieu de cela, cela fait partie de la stratégie globale de fiabilité électrique.

Comment choisir un feu de signalisation U Turn ?

Lors de la sélection d'un feu de signalisation vert en demi-tour ou d'un feu de circulation en forme de flèche en demi-tour, les équipes d'approvisionnement doivent évaluer l'ensemble des exigences opérationnelles plutôt que de se concentrer sur une seule spécification.

1. Vérifiez la configuration du signal requise

Tout d’abord, vérifiez la configuration du signal et l’indication optique requises. Le signal doit produire l’indication de demi-tour prévue pour le tracé de la route et la stratégie de contrôle de la circulation.

2. Évaluer l'isolation des défauts des LED

Deuxièmement, examinez l’architecture du circuit LED. Un circuit maillé avec isolation des défauts peut offrir un avantage pratique car une panne de LED individuelle n'entraîne pas nécessairement la perte de la sortie LED restante.

3. Comparez la consommation d'énergie et le facteur de puissance

Troisièmement, comparez la consommation électrique réelle et le facteur de puissance. Pour le module demi-tour basse consommation de FAMA, la consommation de demi-tour verte spécifiée est ≤4 W pour le modèle 200 mm et ≤5 W pour le modèle 300 mm, tandis que le facteur de puissance de l'alimentation peut atteindre 0,98.

4. Examinez le lecteur à courant constant

Quatrièmement, examinez la technologie du pilote. L'entraînement à courant constant est important pour maintenir des conditions de fonctionnement stables des LED et prendre en charge les caractéristiques de durée de vie prévues.

5. Consultez les spécifications EMC

Cinquièmement, évaluez les spécifications EMC. Une valeur THD inférieure à 10 %, telle que spécifiée par FAMA pour ce produit, fournit une référence de performance électrique mesurable lors de l'examen des équipements pour les intersections signalées.

6. Envisagez la maintenance à long terme

Enfin, pensez à l’entretien. Un produit avec une faible consommation d'énergie mais une faible tolérance aux pannes peut néanmoins créer des travaux de maintenance inutiles. À l’inverse, un signal doté d’une capacité d’isolation des défauts, d’un courant stable, d’une conversion de puissance efficace et de spécifications environnementales appropriées peut offrir une plus grande valeur opérationnelle à long terme.

Les feux de signalisation LED basse consommation en valent-ils la peine ?

Pour les projets comportant un grand nombre d'unités de signalisation ou de longues périodes de fonctionnement, les feux de signalisation à LED de faible puissance peuvent être envisagés, car la consommation d'énergie est une composante du coût total d'exploitation.

Cependant, une faible puissance ne doit pas être évaluée de manière indépendante. Une équipe d'approvisionnement doit comparer la consommation d'énergie avec la sortie optique requise, la compatibilité électrique, l'environnement d'exploitation, la durée de vie attendue, la tolérance aux pannes et les exigences de maintenance.

Le module U-turn de FAMA illustre cette approche en combinant une faible puissance de lampe spécifiée avec un facteur de puissance élevé, un entraînement à courant constant, une conception de circuit maillé et des spécifications de performances CEM. La valeur vient de la combinaison de ces caractéristiques plutôt que de la seule faible consommation.

Comment un feu de circulation peut-il réduire les coûts de maintenance à long terme ?

Le coût de maintenance n’est pas seulement affecté par le prix des pièces de rechange.

Un feu de circulation installé à une intersection très fréquentée peut nécessiter un accès à l'équipement, une gestion de la circulation, du travail de technicien, du temps d'inspection, des pièces de rechange et potentiellement une perturbation temporaire des opérations normales de circulation. Par conséquent, les caractéristiques de conception qui réduisent la fréquence ou l’impact des pannes peuvent avoir une valeur pratique au-delà du prix d’achat initial.

Tolérance aux pannes et maintenance

Le circuit maillé résout les défaillances localisées des LED en isolant le point défaillant. Le variateur à courant constant est destiné à maintenir un courant de fonctionnement stable et à prolonger la durée de vie de la lampe. L'alimentation électrique efficace et le facteur de puissance allant jusqu'à 0,98 répondent à l'efficacité électrique. Les performances CEM avec un THD inférieur à 10 % abordent un autre aspect de la compatibilité électrique.

Aucune de ces fonctionnalités n’élimine le besoin d’une inspection ou d’une maintenance programmée. Leur intérêt réside dans le fait qu’ils s’attaquent à plusieurs sources potentielles de risques d’exploitation et de maintenance au niveau de la conception des équipements.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour les entrepreneurs en feux de signalisation et les intégrateurs de systèmes, l’évaluation d’un fabricant fait également partie de la sélection des produits. La gamme de produits de FAMA couvre les feux de circulation pour véhicules, les feux de circulation pour piétons, les feux de circulation pour vélos, les contrôleurs de feux de circulation, les comptes à rebours, les feux de circulation intégrés, les modules de feux de circulation et les équipements associés.

L'approche plus large de l'entreprise est centrée sur les solutions de transport intelligentes plutôt que sur le traitement d'un signal lumineux comme un composant isolé. Son portefeuille de modules de feux de circulation couvre les configurations de feux pour véhicules, piétons, flèches et autres, tandis que ses solutions intelligentes de contrôle des feux s'adressent aux applications d'intersections signalisées.

Pour les acheteurs évaluant un feu de signalisation Green U Turn pour un projet spécifique, le portefeuille de produits de FAMA peut être examiné parallèlement à ses références de projet pour comprendre la gamme d'équipements et d'applications de feux de circulation pris en charge par l'entreprise.

Conclusion

Le choix d'un feu de signalisation vert U Turn fiable est en fin de compte une décision technique plutôt qu'une simple comparaison de la luminosité des LED.

Pour les entrepreneurs en signalisation routière, les entrepreneurs en projets routiers, les intégrateurs de systèmes et les équipes de maintenance, les critères d'évaluation les plus utiles sont ceux qui affectent le fonctionnement au fil du temps : la clarté et la cohérence de l'indication de demi-tour, l'isolation des défauts des LED, la consommation électrique de la lampe, le facteur de puissance, le fonctionnement à courant constant, la durée de vie des LED, les performances CEM, les spécifications environnementales et les exigences de maintenance.

Le module de feux de signalisation U Turn à faible consommation de FAMA combine une configuration à trois unités avec un panneau lumineux, une lentille optique, une alimentation et un bol de lampe, tandis que son circuit maillé, son entraînement à courant constant, son facteur de puissance jusqu'à 0,98 et son THD inférieur à 10 % abordent différents aspects du fonctionnement du signal à long terme.

Pour un carrefour à circulation contrôlée, le meilleur signal de demi-tour n'est donc pas forcément celui comportant le plus de LED ou les arguments marketing les plus forts. C'est celui dont les caractéristiques optiques, électriques, de circuit, environnementales et de maintenance correspondent aux exigences réelles du projet.
