Module de feux de circulation pour piétons à faible consommation pour des passages à niveau fiables

Un feu de circulation pour piétons a une fonction simple : fournir une indication claire et continue du moment où les gens peuvent traverser. L’ingénierie derrière cette indication devient cependant plus importante à mesure qu’un signal passe des années à fonctionner à l’extérieur aux intersections très fréquentées. Une LED défaillante peut affecter l'apparence du signal, un courant de commande instable peut exercer une contrainte inutile sur les composants de la LED et une conversion de puissance inefficace augmente les coûts d'exploitation sur des milliers d'heures. Les pannes fréquentes de composants signifient également davantage d’inspections, de visites d’entretien et de travaux de remplacement autour des routes en activité.

Pour les ingénieurs de la circulation, les acheteurs d’infrastructures routières et les intégrateurs de systèmes de transport intelligents, la question pertinente n’est donc pas simplement la luminosité d’un feu de circulation pour piétons lorsqu’il quitte l’usine. Il s'agit de la manière dont le module se comporte lorsque des composants individuels vieillissent ou tombent en panne, de l'efficacité avec laquelle il utilise l'énergie électrique et de la manière dont il fonctionne avec d'autres équipements à une intersection.

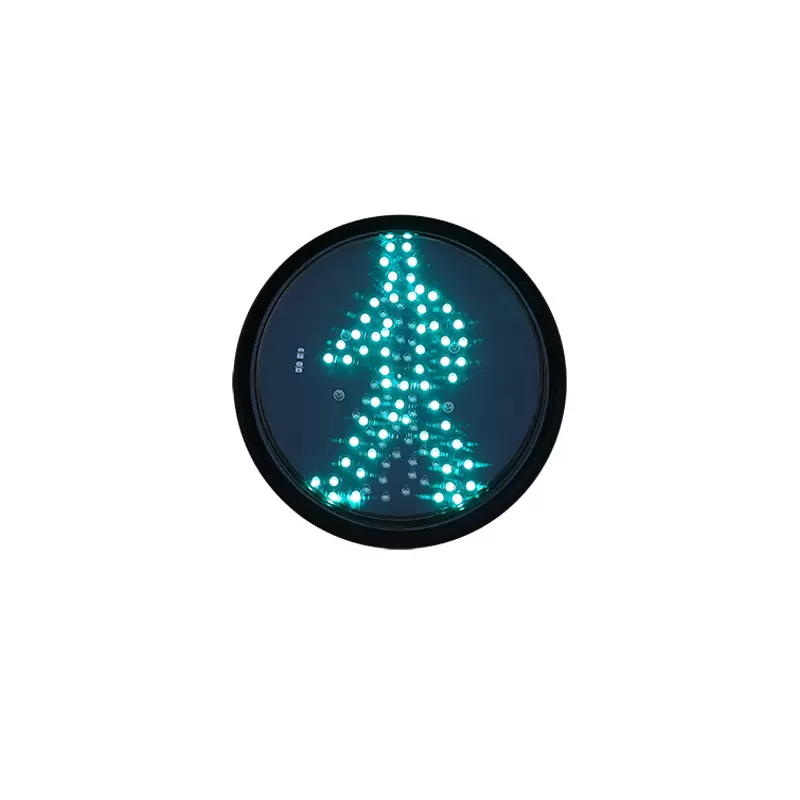

Le module de feux de circulation pour piétons à faible consommation de FAMA est conçu autour de ces considérations pratiques. L'ensemble comprend un panneau lumineux, une lentille, une alimentation électrique, un bol de lampe et des composants structurels associés pour les applications de signalisation de passage pour piétons. Le module est disponible en configurations 200 mm et 300 mm et utilise un éclairage LED pour l'affichage des signaux pour piétons.

Le tableau constitue une base plus utile pour une sélection préliminaire qu'une affirmation générale telle que « feu de circulation à économie d'énergie ». La consommation d'énergie réelle d'un projet dépendra toujours du mode de fonctionnement, de la synchronisation du signal, des conditions d'installation et du nombre d'unités installées.

Conception de circuits maillés : pourquoi l’isolation des défauts des LED est-elle importante ?

Un réseau de LED conventionnel peut devenir un problème de maintenance lorsqu'une défaillance locale d'un composant affecte une plus grande partie de l'écran. Pour un signal pour piétons, même une zone anormale relativement petite peut rendre la silhouette éclairée marchant ou debout moins uniforme.

Le module de feux de circulation pour piétons à faible consommation adopte une approche différente avec une conception de circuit maillé. Selon la conception du produit, lorsqu'une perle de lampe LED individuelle tombe en panne, le circuit isole automatiquement le point de défaut afin que les perles LED restantes puissent continuer à fonctionner. Le but n’est pas de prétendre qu’une LED défaillante devient invisible ; au contraire, cela limite l’impact électrique de la panne et contribue à préserver l’affichage global.

Ceci est important car les feux pour piétons sont installés dans des endroits où le remplacement d'un module n'est pas toujours une simple tâche en atelier. Une équipe de maintenance peut avoir besoin d'accéder à des équipements à côté d'une route sous tension, d'organiser le contrôle de la circulation et de planifier des travaux en dehors des périodes de pointe. Si une panne localisée de LED ne nécessite pas immédiatement le remplacement de la carte lumineuse complète, la charge de maintenance pratique peut être moindre.

Du point de vue de la maintenance, la conception du circuit maillé offre plusieurs avantages pratiques :

• Une défaillance d'une seule perle de lampe LED est isolée au lieu d'affecter automatiquement les perles LED restantes.

• La majorité des panneaux lumineux peuvent continuer à fonctionner après une panne localisée.

• Le symbole piétonnier global peut conserver un effet d'affichage plus stable.

• Les équipes de maintenance peuvent distinguer les défauts localisés des LED des pannes plus larges d’alimentation ou de pilote.

• Le risque de remplacer un panneau lumineux entier uniquement à cause d'une LED défectueuse peut être réduit.

Le même principe de conception permet également de répondre à une question courante : pourquoi l'isolation des défauts des LED est-elle importante dans un feu de circulation pour piétons ? La fiabilité ne consiste pas seulement à prévenir les pannes. Il s’agit également de contrôler les conséquences en cas de défaillance éventuelle d’un composant.

Pour un opérateur d’intersection, cette distinction peut influencer la maintenance du cycle de vie. Un signal qui continue de fournir une indication visuelle stable après une panne isolée de LED peut offrir une tolérance aux pannes plus pratique qu'un signal dans lequel une petite panne de composant provoque un problème d'affichage beaucoup plus important.

L'efficacité énergétique commence par le pilote, pas seulement par la LED

Pour une intersection fonctionnant en continu sur de longues périodes, de petites différences de performances électriques s’accumulent. C'est pourquoi l'alimentation électrique et le driver de LED méritent autant d'attention que la LED elle-même.

Le module FAMA utilise une alimentation standard Euro conçue indépendamment avec un facteur de puissance allant jusqu'à 0,98. Il adopte également une technologie d'entraînement à courant constant pour maintenir un courant de fonctionnement contrôlé pour le réseau de LED.

Trois caractéristiques électriques sont particulièrement pertinentes lors de l'évaluation du module :

• Efficacité de l'alimentation électrique : réduit les pertes d'énergie inutiles lors de la conversion de puissance AC-DC.

• Facteur de puissance jusqu'à 0,98 : indique une relation favorable entre la puissance réelle et la puissance apparente dans les conditions de fonctionnement spécifiées.

• Entraînement à courant constant : régule le courant de fonctionnement des LED au lieu de permettre à la charge de la LED de dépendre directement d'une variation de courant incontrôlée.

Ces paramètres ne doivent pas être considérés comme interchangeables. Un facteur de puissance élevé ne signifie pas que la lampe consomme seulement 2 % de sa puissance nominale, et il ne faut pas non plus le présenter comme un chiffre direct d'économie d'énergie de 98 %. La consommation électrique réelle doit être évaluée à partir de la puissance de fonctionnement de la lampe et de l'horaire de fonctionnement de l'intersection.

FAMA propose des puissances spécifiques pour ses modules piétons. La version 200 mm est spécifiée à ≤6 W pour le rouge statique, ≤5 W pour le vert dynamique et ≤5 W pour le vert statique. Les chiffres correspondants pour la version 300 mm sont respectivement ≤7 W, ≤6 W et ≤6 W.

Cela donne aux équipes d’approvisionnement un point de départ mesurable pour calculer la consommation opérationnelle attendue à plusieurs intersections.

Pourquoi la conduite à courant constant est-elle importante ?

La puissance des LED et la contrainte électrique sont étroitement liées au courant de fonctionnement. Un pilote à courant constant est conçu pour réguler le courant fourni à la charge LED plutôt que de simplement permettre au courant de varier en fonction des conditions électriques changeantes.

Pour un feu de circulation pour piétons, cela fournit un environnement de fonctionnement plus contrôlé pour le réseau de LED. FAMA spécifie un entraînement à courant constant dans le cadre de la conception du module pour maintenir un courant de fonctionnement stable, prendre en charge la durée de vie des LED et réduire les besoins de maintenance ultérieurs.

Les spécifications du produit indiquent une durée de vie des LED ≥100 000 heures. Cela doit être compris comme la durée de vie des LED spécifiée par le fabricant plutôt que comme une garantie que chaque ensemble complet de feux de signalisation fonctionnera pendant exactement 100 000 heures sans entretien. La durée de vie réelle sur le terrain peut dépendre de la température, des conditions électriques, de l'installation, de l'exposition environnementale et d'autres facteurs.

Cette distinction est importante lorsque l’on compare les fournisseurs de feux de circulation pour piétons. Une longue durée de vie des LED n'est utile que lorsque la conception électrique et mécanique offre un environnement de fonctionnement approprié pour les LED.

THD et EMC comptent à une véritable intersection

Un feu de circulation pour piétons ne fonctionne pas en isolation électrique. Une intersection moderne peut contenir des phares de signalisation pour véhicules, des signaux pour piétons, des affichages de compte à rebours, des contrôleurs de feux de circulation, des équipements de détection, des appareils de communication et d'autres systèmes électroniques.

Cela fait de la compatibilité électromagnétique une considération technique plutôt qu’une spécification secondaire.

La FAMA déclare que le module de feux de circulation pour piétons à faible puissance respecte les exigences européennes de compatibilité électromagnétique et spécifie une distorsion harmonique totale inférieure à 10 %. L'objectif de conception déclaré est de réduire les interférences avec le réseau électrique et d'autres équipements à l'intersection.

Comment la compatibilité électromagnétique affecte-t-elle la fiabilité des feux de signalisation ?

Concrètement, de bonnes performances CEM permettent à un appareil électronique de coexister avec d’autres équipements sans créer ou devenir excessivement vulnérable à des interférences électriques indésirables. Une distorsion harmonique plus faible peut également contribuer à réduire les composants de courant non idéaux introduits dans le système d’alimentation.

Pour une intersection avec plusieurs appareils électroniques partageant la même infrastructure électrique, le contrôle de ces caractéristiques peut être utile pour maintenir un environnement d’exploitation prévisible. Cela ne signifie pas qu’un THD inférieur à 10 % garantit à lui seul une installation sans interférences. Les performances CEM finales dépendent également du câblage, de la mise à la terre, de la qualité de l'alimentation, des équipements à proximité, des pratiques d'installation et de la conception au niveau du système.

Ceci est particulièrement pertinent pour les intégrateurs de systèmes de transport intelligents. Lorsque les feux pour piétons, les signaux pour véhicules, les contrôleurs, les détecteurs, les équipements de communication et autres dispositifs sont installés ensemble, la compatibilité électrique devient partie intégrante de la fiabilité globale du système.

D'une spécification de produit à une décision au niveau du projet

La valeur d'un feu de circulation pour piétons devient plus claire lorsqu'on l'examine sur l'ensemble du cycle de fonctionnement.

Une décision d’achat ne doit donc pas se limiter au prix unitaire initial. Les questions suivantes sont souvent plus utiles lors de l’évaluation technique :

• Que se passe-t-il si une perle de lampe LED tombe en panne ?

• Comment le courant de fonctionnement des LED est-il régulé ?

• Quelle est la puissance réelle de la lampe sous différents états de signal ?

• Quels facteurs de puissance et valeurs THD le pilote atteint-il ?

• Comment le module interagira-t-il avec l’environnement électrique à l’intersection ?

• Les équipes de maintenance peuvent-elles remplacer ou entretenir le module sans intervention inutile ?

Le portefeuille de projets de FAMA fournit des exemples de ses équipements de feux de circulation appliqués dans différents environnements d'infrastructure. Son projet de feux de circulation à LED au Pérou, par exemple, comprenait des feux de circulation ainsi qu'un système solaire, des contrôleurs sans fil et des poteaux. La description du projet met en évidence la technologie LED, les performances optiques, la protection de l'environnement et l'intégration avec l'infrastructure de circulation plus large.

Cela illustre pourquoi un module de feux de circulation pour piétons ne doit pas être évalué indépendamment de son environnement d'installation prévu. L’alimentation électrique, la compatibilité des contrôleurs, l’exposition environnementale, les performances optiques et l’accès à la maintenance influencent tous le système final.

Pour les acheteurs évaluant les panneaux et modules de feux de circulation pour piétons, le portefeuille de projets de FAMA fournit des exemples d'applications d'infrastructures de circulation, tandis que sa gamme de produits de modules de feux de circulation couvre différentes configurations de signaux modulaires.

FAMA – L'entreprise leader dans l'industrie chinoise des feux de signalisation combine ces conceptions de produits avec des solutions plus larges de feux de circulation et de transport intelligents.

Questions courantes sur les feux de circulation pour piétons à faible puissance

Qu'est-ce qu'un feu piéton basse consommation ?

Il s'agit d'un signal pour piétons conçu pour fournir l'indication visuelle requise avec une consommation électrique relativement faible. Le module de feux de circulation pour piétons à faible consommation de FAMA utilise un éclairage LED, une alimentation électrique conçue indépendamment, un entraînement à courant constant et une conception de circuit maillé. La puissance de la lampe publiée varie en fonction de la taille du module et de l'état du signal.

Comment un module de feux de circulation pour piétons réduit-il la consommation d'énergie ?

La consommation d'énergie est influencée par la charge des LED, l'efficacité du pilote, le calendrier de fonctionnement et la conception électrique. Le module FAMA combine une faible puissance de lampe avec une alimentation aux normes européennes et un facteur de puissance allant jusqu'à 0,98. Ces caractéristiques doivent être évaluées ensemble plutôt que de traiter un seul paramètre comme une mesure complète d’économie d’énergie.

Que se passe-t-il lorsqu'une LED tombe en panne ?

La conception du circuit maillé est destinée à isoler automatiquement le point LED défaillant, permettant aux perles LED restantes de continuer à fonctionner et aidant à maintenir l'effet d'affichage global.

Combien de temps dure un feu pour piétons ?

FAMA spécifie une durée de vie des LED ≥100 000 heures pour ce module. La durée de vie complète du système peut différer car l'alimentation électrique, le boîtier, les conditions environnementales, la qualité de l'installation et d'autres composants influencent également les performances sur le terrain.

Pourquoi la conduite à courant constant est-elle importante ?

La conduite à courant constant régule le courant de fonctionnement des LED et fournit des conditions de fonctionnement électrique plus contrôlées. Cela permet un fonctionnement stable et permet d'éviter des variations de courant inutiles qui pourraient exercer une contrainte électrique supplémentaire sur le réseau de LED.

Comment la compatibilité électromagnétique affecte-t-elle la fiabilité des feux de signalisation ?

Les feux de circulation fonctionnent aux côtés d’autres équipements électroniques. Une conception avec une distorsion harmonique contrôlée et des caractéristiques CEM appropriées peut contribuer à réduire les interactions électriques indésirables. FAMA spécifie un THD inférieur à 10 % pour ce module, tandis que les performances CEM réelles au niveau du système dépendent également de l'installation et de l'environnement électrique environnant.

Que doivent comparer les acheteurs avant de sélectionner un module de signalisation pour piétons ?

Un module de feux de circulation pour piétons à faible puissance ne doit pas être sélectionné uniquement en comparant les prix d'achat initiaux. Pour les projets d'infrastructure routière à long terme, la comparaison la plus significative concerne l'architecture électrique, le comportement en cas de panne, la consommation de fonctionnement, les contraintes des composants, les caractéristiques CEM et les exigences de maintenance attendues.

La conception du circuit maillé répond à ce qui se passe lorsqu'une LED individuelle tombe en panne. L'alimentation électrique standard Euro et le facteur de puissance jusqu'à 0,98 répondent aux caractéristiques d'efficacité électrique. Le variateur à courant constant fournit un courant de fonctionnement contrôlé des LED, tandis que le THD est inférieur à 10 % et la conception CEM indiquée assure la compatibilité avec l'environnement électrique plus large.

Prises ensemble, ces caractéristiques fournissent une base plus complète pour évaluer un feu de circulation pour piétons en vue d'un déploiement à long terme. Pour les ingénieurs du trafic, les équipes d’approvisionnement et les intégrateurs de systèmes de transport intelligents, l’objectif n’est pas simplement d’acheter un signal à faible coût. Il s'agit de sélectionner un module dont la conception électrique et de circuit peut prendre en charge des indications stables pour les piétons tout en gardant sous contrôle la consommation d'énergie, les conséquences des pannes et les exigences de maintenance tout au long de sa durée de vie.
