Prix ​​et types des contrôleurs de feux de circulation : un guide pratique pour le contrôle des intersections

Pour les services de la circulation urbaine, les entrepreneurs routiers, les intégrateurs ITS et les acheteurs d'équipements de circulation, la sélection d'un contrôleur de feux de circulation n'est pas simplement une question de comparaison des prix des équipements. Un contrôleur détermine comment les phases de signalisation sont exécutées, comment les demandes des véhicules et des piétons sont traitées, comment les intersections se coordonnent les unes avec les autres et avec quelle facilité le système peut se connecter à une plate-forme de gestion du trafic plus large.

Le contrôle traditionnel à heures fixes peut bien fonctionner lorsque les modèles de trafic sont prévisibles, mais il devient moins efficace lorsque la demande change de manière significative pendant les heures de pointe, lors d'événements spéciaux ou dans des conditions de circulation irrégulières. Le défi en matière d'approvisionnement consiste donc à faire correspondre les types et la configuration des contrôleurs de feux de circulation avec l'intersection réelle plutôt que de payer pour des fonctions que le projet ne peut pas utiliser ou de sélectionner un contrôleur peu coûteux dont la maintenance et la mise à niveau deviennent coûteuses par la suite.

Types de contrôleurs de feux de circulation et leur logique de contrôle

La principale différence entre les types de contrôleurs de feux de circulation réside dans la manière dont ils déterminent et exécutent la synchronisation des feux.

Un contrôleur des feux de circulation à horaire fixe fonctionne selon des horaires prédéfinis. Les ingénieurs établissent le cycle du signal, la séquence de phases, le temps vert, le temps jaune et d'autres paramètres de synchronisation sur la base d'études de trafic. Différents plans horaires peuvent être attribués à différentes périodes, telles que les heures de pointe du matin, de jour, de pointe du soir et les heures creuses.

Cette approche est relativement simple et peut convenir aux intersections où la demande de trafic est stable et prévisible. Sa limite est tout aussi claire : le contrôleur ne sait pas automatiquement qu'une approche a soudainement développé une longue file d'attente à moins qu'une stratégie externe de détection et de contrôle ne soit fournie.

Un contrôleur actionné ou sensible au véhicule ajoute la détection du trafic au processus de contrôle. Les détecteurs peuvent fournir des informations sur la présence, la demande ou l'occupation du véhicule, permettant au contrôleur de modifier le fonctionnement des phases dans les limites configurées. Cela peut être utile aux intersections où les volumes de trafic varient considérablement d’une approche à l’autre.

Le contrôle coordonné se concentre sur plusieurs intersections plutôt que de traiter chaque intersection indépendamment. Les contrôleurs échangent des informations de synchronisation ou de coordination afin que les signaux adjacents puissent fonctionner selon une stratégie de corridor commune. Sur une artère, par exemple, la longueur du cycle, le décalage et le timing des phases peuvent être coordonnés pour faciliter la progression le long du sens de circulation principal.

Le contrôleur coordonné de FAMA est conçu pour ce type d'application et prend en charge des fonctions telles que le contrôle inductif, le contrôle adaptatif, le passage pour piétons, la priorité d'urgence et les systèmes multipériodes. La spécification de la série FM5000 répertorie jusqu'à 32 phases de contrôle, avec 16 phases comme capacité par défaut, et jusqu'à 96 canaux de signal avec 48 canaux dans sa configuration standard.

Le contrôle adaptatif des signaux va plus loin en utilisant les informations de trafic actuelles pour modifier la synchronisation des signaux. Dans un système adaptatif correctement conçu, les données de détection du trafic sont traitées par la stratégie de contrôle et utilisées pour ajuster les horaires en fonction de la demande réelle plutôt que de s'appuyer exclusivement sur les horaires historiques.

Le point important pour les équipes achats est que ces catégories ne s’excluent pas nécessairement mutuellement. Un contrôleur peut prendre en charge des plans à temps fixe tout en fournissant également des fonctions de contrôle coordonnées, actionnées, adaptatives, piétonnes ou centralisées. La sélection correcte dépend de la stratégie de contrôle requise et de l'architecture du système.

Comment fonctionne un contrôleur de feux de circulation ?

Au niveau de base, un contrôleur de feux de circulation reçoit des paramètres de synchronisation configurés et, le cas échéant, des informations provenant de systèmes de détection et externes. Il exécute ensuite une séquence définie d'états de signal tout en appliquant les relations de phase et les contraintes de synchronisation programmées.

Une intersection typique peut impliquer plusieurs groupes de signaux : mouvements traversants, mouvements de virage à gauche, indications de virage à droite, phases piétons, phases cyclistes et indications spéciales. Le contrôleur doit déterminer quand chaque groupe peut recevoir une indication verte et quand les mouvements contradictoires doivent rester arrêtés.

Pour une intersection à heure fixe, ce processus peut suivre un cycle prédéfini en continu. Pour une intersection détectée, la détection de véhicule ou les demandes de piétons peuvent influencer si une phase est appelée, prolongée, raccourcie ou ignorée dans la logique de contrôle autorisée.

C’est pourquoi le temps de réponse seul ne doit pas être considéré comme le principal indicateur de performance. Un contrôleur doit également traiter correctement les entrées requises, exécuter la synchronisation des signaux de manière cohérente, fournir une capacité de sortie adéquate et maintenir des relations de phase sûres.

Par exemple, le contrôleur de feux de signalisation monopoint de FAMA est proposé dans des configurations avec 20, 32 ou 44 sorties de signal et 8, 12 ou 16 phases respectivement. Les versions répertoriées spécifient un courant de variateur de 3 A par canal et une protection IP55.

Pour un ingénieur en achats, cela signifie que la question ne doit pas simplement être « Quelle est la vitesse du contrôleur ? » Il devrait s'agir de :

Le contrôleur peut-il gérer le nombre requis de groupes de signaux, d’entrées de détection, de phases, de plans de synchronisation, de communications et d’exigences d’expansion futures sans complexité matérielle inutile ?

Connecter la détection du trafic, les feux de signalisation et les plateformes ITS

Le contrôle de la circulation moderne fonctionne rarement comme un cabinet isolé.

Une intersection complète peut inclure des détecteurs de véhicules, des boutons-poussoirs pour piétons, des feux de signalisation, des affichages de compte à rebours, des équipements de communication, un logiciel central de gestion du trafic et d'autres dispositifs ITS. Le contrôleur agit comme la couche opérationnelle reliant ces composants.

Les équipements de détection fournissent des informations sur la demande de trafic. Le contrôleur traite ces informations selon sa logique configurée. Les sorties de signal pilotent ensuite les groupes de feux de circulation requis. Au niveau du réseau, les interfaces de communication peuvent permettre à une plate-forme centrale de surveiller l'état, de modifier les plans horaires ou de coordonner plusieurs intersections.

L'architecture de communication devient donc un élément important de la compatibilité du système.

Le portefeuille de contrôleurs de feux de circulation de FAMA répertorie les options de communication RS485, Ethernet et 4G/5G en option, tandis que la spécification du contrôleur FM5000 coordonné répertorie deux interfaces RJ45, trois interfaces RS232 et une interface RS485.

Cependant, la présence d’une interface physique ne garantit pas automatiquement la compatibilité avec toutes les plateformes ITS. Les spécifications d'approvisionnement doivent vérifier le protocole de communication requis, la structure des données, le jeu de commandes, l'interface du logiciel du contrôleur, l'interface de l'équipement de détection et les normes de trafic locales avant de passer commande.

L'architecture sans fil peut également être utile là où le câblage conventionnel est difficile. Le contrôleur sans fil de FAMA utilise des unités maître et esclave distinctes et spécifie une architecture de communication maître-esclave sans fil. Son modèle répertorié fonctionne à 11-30 V CC, fournit 13 sorties de signal et 5 phases et est classé IP55.

Ce type d'architecture peut être pertinent dans les endroits où l'excavation de routes ou l'installation de câbles étendus ajouteraient une complexité de construction significative.

Qu'est-ce qui affecte le prix des contrôleurs de feux de circulation ?

Il n’existe pas de réponse unique et significative à la question Combien coûte un contrôleur des feux de circulation ? sans définir la configuration requise. Un contrôleur pour un simple passage piéton ne doit pas être comparé directement à un contrôleur multiphasé en réseau destiné à un corridor urbain coordonné.

Plusieurs facteurs influencent le prix des contrôleurs de feux de circulation.

1. Sortie de signal et capacité d'E/S

Un plus grand nombre de groupes de signaux et de phases nécessitent généralement une plus grande capacité matérielle. Un petit contrôleur de passage à niveau peut n'avoir besoin que de quelques sorties, tandis qu'une grande intersection avec plusieurs approches de véhicules, phases de virage, feux pour piétons et indications auxiliaires en nécessite beaucoup plus.

Le contrôleur de passage pour piétons de FAMA, par exemple, est proposé en versions à 5 et 12 sorties, tandis que son contrôleur monopoint atteint 44 sorties.

2. Stratégie de contrôle

Un contrôleur de base à temps fixe a des exigences différentes de celles d'un système prenant en charge un contrôle actionné, coordonné, adaptatif, prioritaire en cas d'urgence et centralisé. Des traitements, interfaces, fonctions logicielles et capacités de configuration supplémentaires peuvent augmenter les coûts d'équipement et d'intégration.

3. Capacité de communication

RS485, Ethernet, communication cellulaire, liaisons sans fil ou autres interfaces peuvent être nécessaires en fonction de l'architecture du réseau. L'impact financier ne concerne pas seulement le module de communication lui-même ; l'intégration, la configuration, les exigences de cybersécurité et la compatibilité de la plate-forme centrale peuvent également affecter le budget du projet.

4. Compatibilité de détection

Si l'intersection utilise des détecteurs de véhicules, des demandes de piétons ou d'autres capteurs de trafic, le contrôleur doit fournir des interfaces d'entrée et une logique de contrôle appropriées. L'achat d'un contrôleur moins cher qui ne peut pas prendre en charge l'architecture de détection du projet peut entraîner des équipements d'interface supplémentaires ou des coûts de remplacement.

5. Exigences environnementales

Les armoires de circulation extérieure sont confrontées à la température, à l’humidité, aux transitoires électriques, à la poussière et à l’humidité. Les spécifications des contrôleurs répertoriés par FAMA incluent des températures de fonctionnement allant jusqu'à -40 °C, jusqu'à 95 % d'humidité relative et une protection IP55 pour plusieurs modèles de contrôleurs.

Ces spécifications doivent être comparées à l’environnement d’installation réel plutôt que traitées comme des chiffres marketing.

6. Expansion et maintenance

Un contrôleur modulaire peut avoir un prix initial plus élevé, mais peut réduire le besoin de remplacement complet lorsqu'une intersection s'agrandit. FAMA décrit son architecture de contrôleur comme modulaire, avec une personnalisation OEM/ODM orientée projet disponible.

Pour les infrastructures publiques, cette distinction est importante car le coût du cycle de vie peut être plus important que le bon de commande initial.

Comment les acheteurs devraient-ils choisir un contrôleur de feux de circulation ?

L’approche la plus fiable consiste à commencer par l’intersection plutôt que par le catalogue de produits.

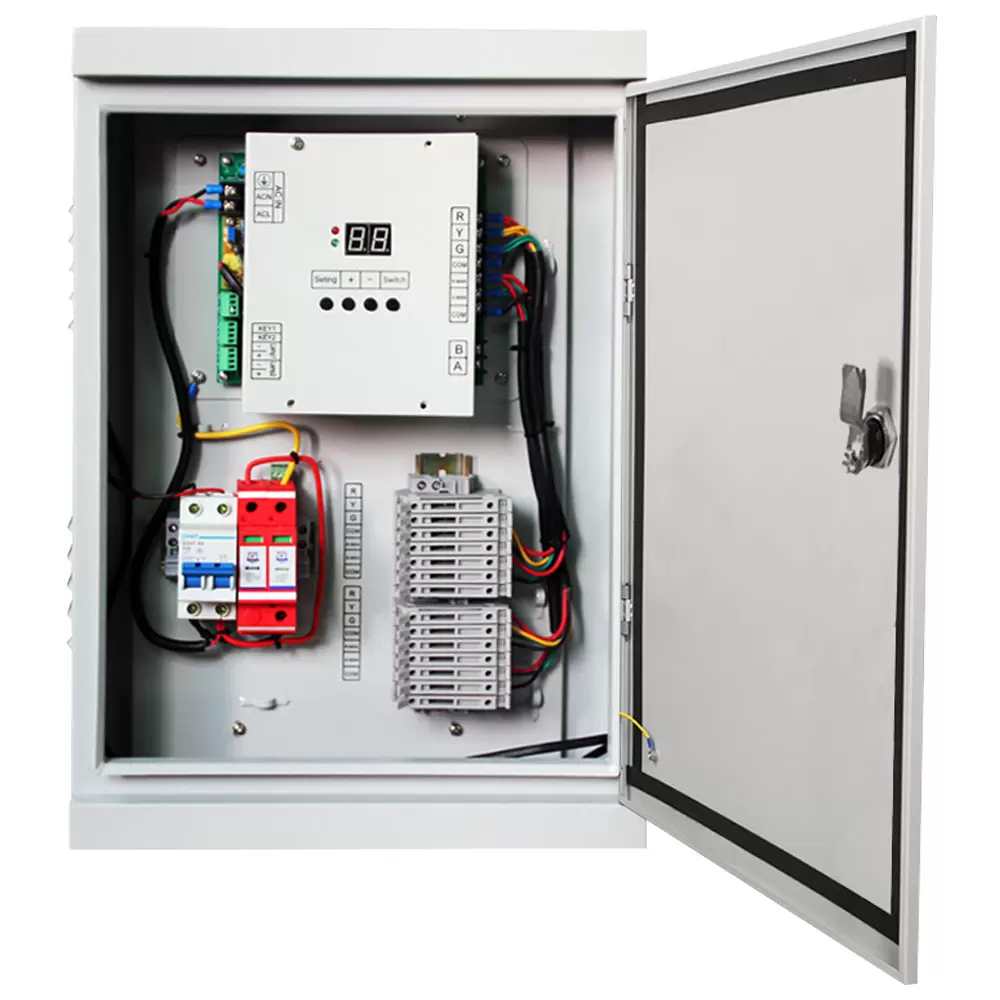

Pour un simple passage piéton, un contrôleur piéton dédié peut suffire. Le contrôleur de passage pour piétons de FAMA est spécialement conçu pour les applications de passage à sens unique et prend en charge la synchronisation à cycle fixe, le passage activé par les piétons, le jaune clignotant et les commandes à distance en fonction de la configuration.

Pour une intersection urbaine standard, un contrôleur monopoint doit être évalué en fonction du nombre d'approches, des groupes de signaux, des phases, des entrées de détecteur, des plans de synchronisation et des fonctions de contrôle local requises.

Pour une artère très fréquentée, la coordination devient plus importante. Les acheteurs doivent examiner la coordination des cycles, la gestion des décalages, les communications entre les intersections et la compatibilité avec le système central de gestion du trafic.

Pour un projet de gestion adaptative du trafic, le contrôleur doit être évalué dans le cadre de la chaîne complète de détection-contrôle-plateforme. L'installation d'un contrôleur adaptatif sans détection de trafic adéquate ni logiciel compatible ne crée pas en soi un système de gestion adaptative du trafic.

Le même principe s'applique à la compatibilité du système. Avant de comparer les devis, préparez un calendrier d'E/S, un diagramme de phases, les exigences de communication, la liste des interfaces de détection, les spécifications environnementales, la stratégie de contrôle et les exigences d'expansion future. Comparez ensuite les fournisseurs avec la même base technique.

La gamme de contrôleurs de feux de circulation de FAMA comprend des contrôleurs coordonnés, à point unique, en réseau, pour passages pour piétons et sans fil, permettant d'envisager différentes architectures en fonction des exigences d'intersection.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour les équipes d'approvisionnement évaluant des solutions complètes de feux de signalisation, FAMA propose également une gamme de produits plus large couvrant les feux de circulation pour véhicules, les feux pour piétons et vélos, les comptes à rebours, les feux de circulation intégrés, les modules de feux de circulation et les contrôleurs de feux de circulation.

Son portefeuille de projets comprend des applications dans différentes régions, notamment un projet au Pérou combinant des feux de circulation, un système solaire, des contrôleurs sans fil et des poteaux. Les acheteurs évaluant une offre orientée projet peuvent examiner les dossiers de projet et la gamme de produits de feux de signalisation de l'entreprise pour comprendre comment les équipements de contrôle et de signalisation peuvent être configurés dans le cadre d'une solution d'intersection plus large.

Conclusion

Le choix d'un contrôleur de feux de circulation est en fin de compte une décision relative au système de contrôle, et non une simple comparaison des prix du matériel. Les types de contrôleurs de feux de circulation déterminent la manière dont l'intersection répond à la demande, tandis que les phases des signaux, les plans de synchronisation, les entrées de détection, la capacité d'E/S, les communications et la protection de l'environnement déterminent si le contrôleur peut fonctionner de manière fiable dans l'application prévue.

Lors de l'évaluation du prix d'un contrôleur de feux de signalisation, les acheteurs doivent comparer la configuration complète et les exigences du cycle de vie : mode de contrôle, capacité de sortie, compatibilité de détection, architecture de communication, intégration du système, spécifications environnementales, capacité d'extension et exigences de maintenance. Un devis initial inférieur n’est avantageux que lorsqu’il offre les fonctions et la fiabilité requises par le projet.

Pour les intersections urbaines, la coordination des artères, les passages pour piétons et la gestion adaptative du trafic, le bon contrôleur est celui qui correspond à la stratégie réelle de contrôle du trafic et peut s'intégrer proprement à l'infrastructure STI environnante.
