Pourquoi la conception de circuit en maille des modules de feux de circulation à sphère complète basse consommation FAMA Traffic élimine-t-elle les pannes totales de signalisation ?

L'infrastructure routière urbaine ne tolère plus les défaillances ponctuelles. Avec des intersections de plus en plus denses, intelligentes et pilotées par les données, la tolérance aux pannes de feux de signalisation devient quasi nulle. Dans ce contexte, l'architecture électrique interne d'un module de feu tricolore – souvent négligée lors des achats – détermine directement la sécurité des intersections, la continuité de leur fonctionnement et les coûts de maintenance à long terme.

Cet article examine pourquoi la conception de circuits maillés élimine fondamentalement les défaillances totales de signalisation dans les feux de signalisation modernes, en utilisant comme architecture de référence le module de feu tricolore basse consommation  développé par FAMA Traffic  . Plutôt que de répéter des définitions de base, cette analyse se concentre sur la fiabilité structurelle, le comportement électrique en cas de défaut, les performances électromagnétiques et les implications sur le cycle de vie – des aspects qui influencent directement les résultats du déploiement sur le terrain.

Un point de départ différent : la fiabilité au niveau de la topologie du circuit

Les modules de feux de signalisation à LED traditionnels reposent généralement sur des circuits en série ou partiellement parallèles. Bien qu'efficaces sur le papier, ces structures présentent une faiblesse structurelle : la défaillance d'une seule LED ou d'une soudure peut se propager à toute la chaîne, entraînant une extinction partielle ou totale du signal.

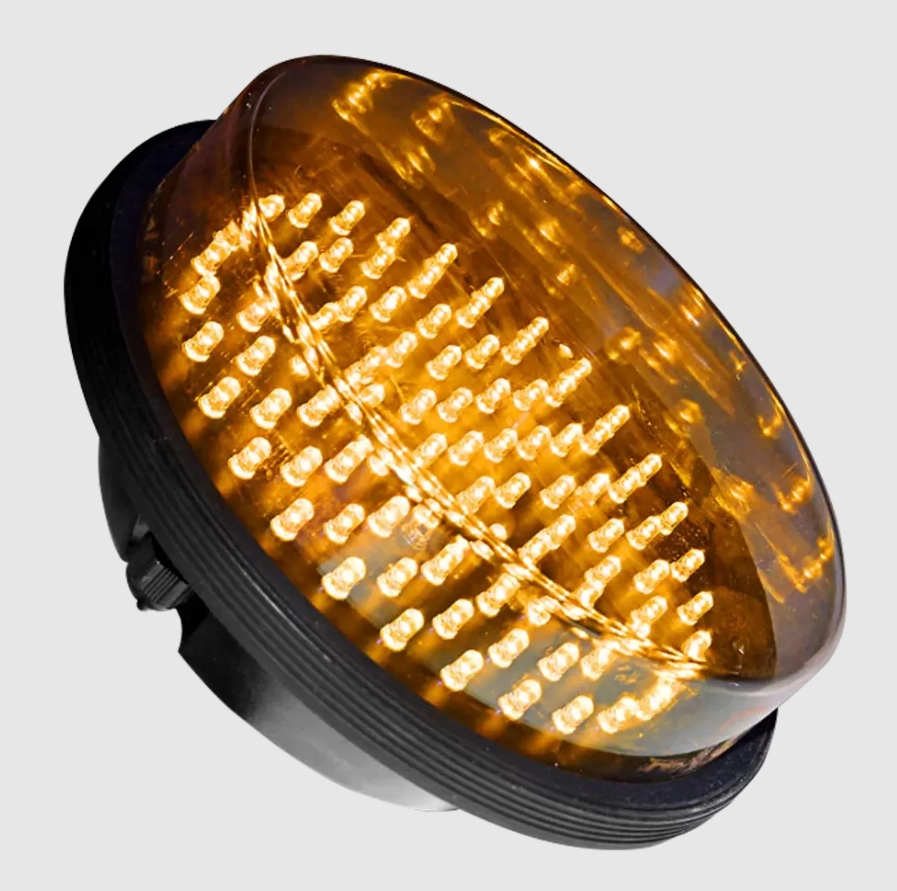

La conception du circuit maillé utilisée dans le module de feu de signalisation à boule pleine basse consommation de FAMA Traffic repose sur une approche fondamentalement différente. Au lieu d'une dépendance linéaire, chaque nœud LED est intégré dans une topologie de réseau distribuée, permettant ainsi au courant de se rediriger dynamiquement en cas de défaut.

Il ne s'agit pas d'une redondance ajoutée au niveau du système ; il s'agit d'une résilience intégrée directement à la carte électronique elle-même.

Comment la conception de circuits maillés élimine la défaillance totale du signal

1. Isolation automatique des défauts au niveau des LED

L'isolation localisée des pannes est au cœur de la logique des circuits maillés. Lorsqu'une LED tombe en panne (en raison d'une contrainte thermique, du vieillissement ou d'une surtension), le circuit isole immédiatement ce point sans interrompre le courant vers les nœuds environnants.

Par conséquent:

• Les autres LED continuent de fonctionner normalement.

• L'intensité lumineuse reste visuellement stable pour les conducteurs

• Aucune zone d'ombre soudaine ni aucun état de signal trompeur n'apparaissent.

Du point de vue de la sécurité routière, ce comportement est crucial. Les études publiées par les autorités internationales de sécurité routière montrent systématiquement que les pannes inattendues de feux de signalisation augmentent le taux d'accidents aux intersections de plus de 30 % aux heures de pointe. L'isolation par maillage permet de réduire directement ce risque au niveau des composants.

2. Intégrité stable de l'affichage en cas de défaillance partielle

L'évaluation des feux de signalisation ne se limite pas à leur état (« allumés » ou « éteints »), mais prend également en compte l'uniformité de leur affichage. Une luminosité irrégulière ou des zones sombres visibles peuvent engendrer des hésitations ou des erreurs d'interprétation chez le conducteur, notamment par mauvais temps.

La structure du circuit maillé assure :

• Distribution de courant cohérente

• Luminance équilibrée sur toute la surface du signal

• Pas de variation d'intensité en cascade lorsque des LED isolées tombent en panne.

Cela garantit que même en cas de dégradation partielle, le module conserve une visibilité du signal reconnaissable et conforme, répondant ainsi aux exigences strictes de contrôle du trafic urbain en Europe et sur d'autres marchés développés.

Variateur à courant constant : le catalyseur silencieux d’une stabilité à long terme

La topologie maillée seule est insuffisante sans un contrôle précis du courant. FAMA Traffic intègre un système de commande à courant constant qui stabilise le comportement électrique sur l'ensemble du module.

Les principaux résultats sont les suivants :

• Élimination des pics de courant qui accélèrent le vieillissement des LED

• Répartition thermique uniforme sur toute la surface du panneau lumineux

• Durée de vie prolongée des composants LED

Les données industrielles indiquent que la durée de vie des LED peut diminuer jusqu'à 40 % en cas d'instabilité du courant. Grâce à l'association d'un circuit à mailles et d'une régulation de courant constante, le module de feu tricolore basse consommation offre à la fois une grande tolérance aux pannes et une longue durée de vie, réduisant ainsi considérablement la fréquence de maintenance.

Ingénierie des alimentations électriques : l’efficacité sans compromis

Au-delà de la carte de signalisation, l'architecture d'alimentation joue un rôle déterminant dans la fiabilité du signal. Le module utilise une alimentation électrique conforme aux normes européennes, conçue indépendamment, avec un facteur de puissance pouvant atteindre 0,98.

D'un point de vue opérationnel, cela permet d'obtenir :

• Réduction des pertes de puissance réactive

• Réduction de la production de chaleur à l'intérieur du module

• Amélioration de l'efficacité énergétique à grande échelle

Pour les municipalités gérant des milliers d'intersections, même des gains d'efficacité marginaux se traduisent par des économies d'énergie substantielles à long terme, tout en contribuant au respect des objectifs de conformité environnementale de plus en plus exigés par les autorités d'urbanisme.

Compatibilité électromagnétique comme facteur multiplicateur de fiabilité

Les intersections modernes sont des environnements électromagnétiques complexes : contrôleurs de feux de signalisation, capteurs, caméras et dispositifs de communication y fonctionnent à proximité immédiate. De mauvaises performances en matière de compatibilité électromagnétique (CEM) des feux de signalisation peuvent provoquer des interférences, entraînant un fonctionnement erratique non seulement des feux eux-mêmes, mais aussi de l’ensemble du système d’éclairage de l’intersection.

Le module de FAMA Traffic est strictement conforme aux normes européennes de compatibilité électromagnétique, et permet d'atteindre les objectifs suivants :

• Distorsion harmonique totale (THD) inférieure à 10 %

• Interférence minimale avec les équipements adjacents

• Stabilité système améliorée

Des études indépendantes sur les systèmes de transport intelligents montrent que les pannes liées aux interférences électromagnétiques (IEM) sont responsables de près de 15 % des dysfonctionnements inexpliqués des feux de signalisation aux intersections complexes. Une conception robuste en matière de compatibilité électromagnétique (CEM) n'est donc pas une option, mais un élément fondamental.

Pourquoi la conception des circuits maillés modifie les coûts de maintenance

Du point de vue de la gestion des actifs, l'architecture de circuit maillé remodèle le modèle de coût des feux de circulation.

Résultats traditionnels :

• Remplacement complet du module suite à une défaillance localisée de la LED

• Maintenance d'urgence déclenchée par des pannes soudaines

• Coûts élevés de main-d'œuvre et de perturbation de la circulation

Résultats du circuit maillé :

• Dégradation progressive et non critique plutôt qu'une défaillance brutale

• Cycles de maintenance prévisibles

• Réduction de la pression sur les stocks de modules de rechange

Sur un cycle de vie typique de 8 à 10 ans, cela se traduit par des réductions mesurables du coût total de possession, notamment dans les déploiements à grande échelle.

Alignement avec l'évolution des systèmes de transport intelligents (STI)

À mesure que les villes adoptent la gestion adaptative des feux de signalisation et l'interconnexion des intersections, la fiabilité du matériel devient indissociable de l'intelligence logicielle. Un module de signalisation à réseau maillé garantit que :

• La synchronisation des signaux basée sur les données n'est pas compromise par les pannes matérielles.

• Les contrôleurs intelligents fonctionnent avec des sorties visuelles stables.

• La disponibilité des intersections est conforme aux objectifs de performance des STI

C’est précisément pourquoi FAMA Traffic positionne ses solutions non pas comme des produits autonomes, mais comme des composantes d’un écosystème de transport intelligent intégré.

À propos de FAMA Traffic : une crédibilité technique qui compte

Yangzhou FAMA Intelligent Equipment Co., Ltd. (ci-après : FAMA Traffic) est un fournisseur de solutions intégrées pour les transports intelligents, guidé par la mission de « rendre les déplacements plus sûrs et plus intelligents ». Depuis sa création en 2005, la société s'est forgée une solide réputation dans les domaines du contrôle intelligent des feux de signalisation, de la sécurité routière intelligente et des poteaux intelligents multifonctionnels 5G, tout en fournissant des services professionnels tels que l'optimisation de la synchronisation des feux de signalisation et l'exploitation et la maintenance.

Sa reconnaissance dans l'industrie comprend :

• L'entreprise leader du secteur des feux de signalisation routière en Chine

• Numéro 1 en Chine en termes de volume de ventes de feux de signalisation

• Numéro 1 en Chine en termes de volume d'exportation de feux de signalisation routière

• Classée n° 1 en Chine en termes de volume d'exportation de contrôleurs de feux de signalisation

FAMA - Entreprise leader du secteur de la signalisation routière en Chine

Ces distinctions ne sont pas des déclarations de marque ; elles reflètent une performance constante dans des déploiements de trafic à grande échelle et à haute fiabilité dans le monde entier.

Foire aux questions (FAQ)

Q1 : La conception de circuits en maille augmente-t-elle le coût initial du module ?
Bien que la conception interne soit plus sophistiquée, les économies réalisées sur le cycle de vie grâce à la réduction des pannes et de la maintenance compensent généralement toute différence initiale marginale.

Q2 : Les modules de circuits maillés peuvent-ils être utilisés dans des climats difficiles ?
Oui. La combinaison d’une alimentation à courant constant, de performances CEM élevées et d’un comportement thermique efficace les rend adaptés aux environnements à températures extrêmes et à forte humidité.

Q3 : Comment cette conception prend-elle en charge les futures mises à niveau des villes intelligentes ?
En minimisant les risques de défaillance matérielle, les modules de circuits maillés garantissent une exécution visuelle stable pour le contrôle adaptatif des feux de signalisation et les systèmes de circulation connectés.

Perspective de clôture

Une panne totale de signalisation n'est plus un risque acceptable dans la gestion moderne du trafic. En intégrant la résilience directement dans la topologie du circuit, la conception de circuits maillés redéfinit fondamentalement le comportement des modules de feux de circulation en conditions réelles de contrainte.

Pour les villes, les entrepreneurs et les intégrateurs de systèmes à la recherche d'une infrastructure de signalisation durable et évolutive, cette philosophie de conception – illustrée par le module de feu de circulation à boule pleine basse consommation de FAMA Traffic – représente non pas une amélioration progressive, mais une mise à niveau structurelle de la façon dont la sécurité des intersections est conçue.
