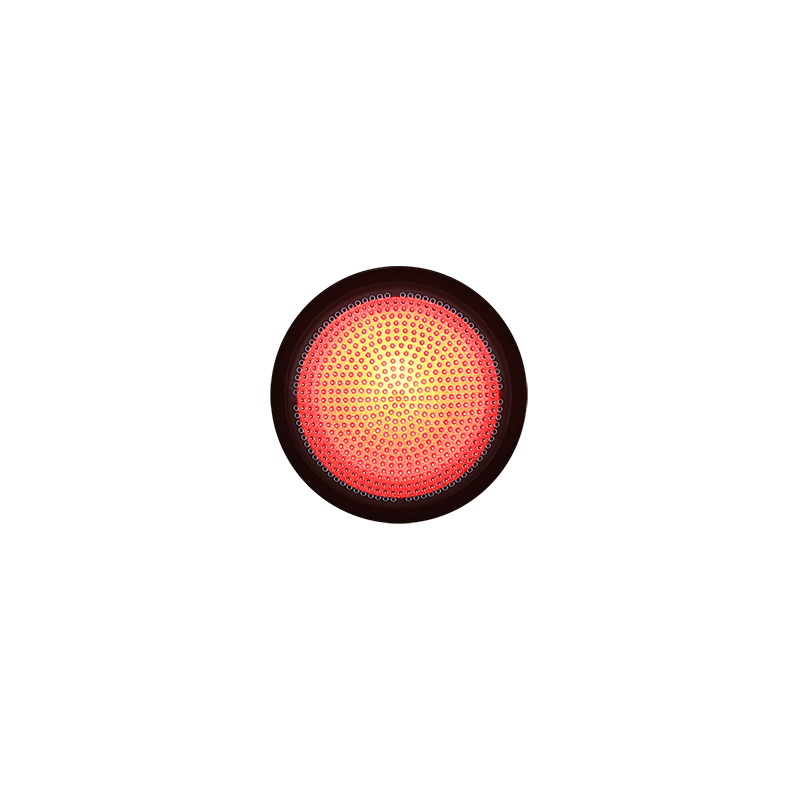

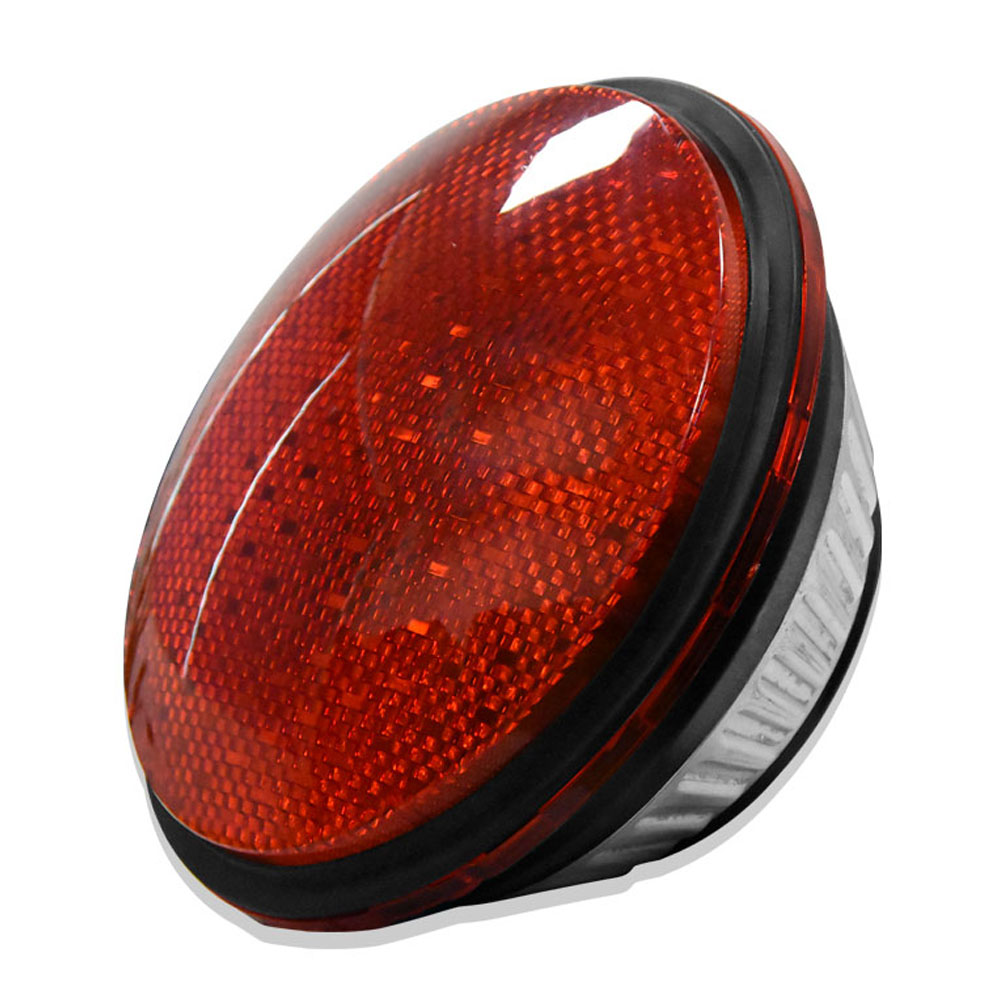

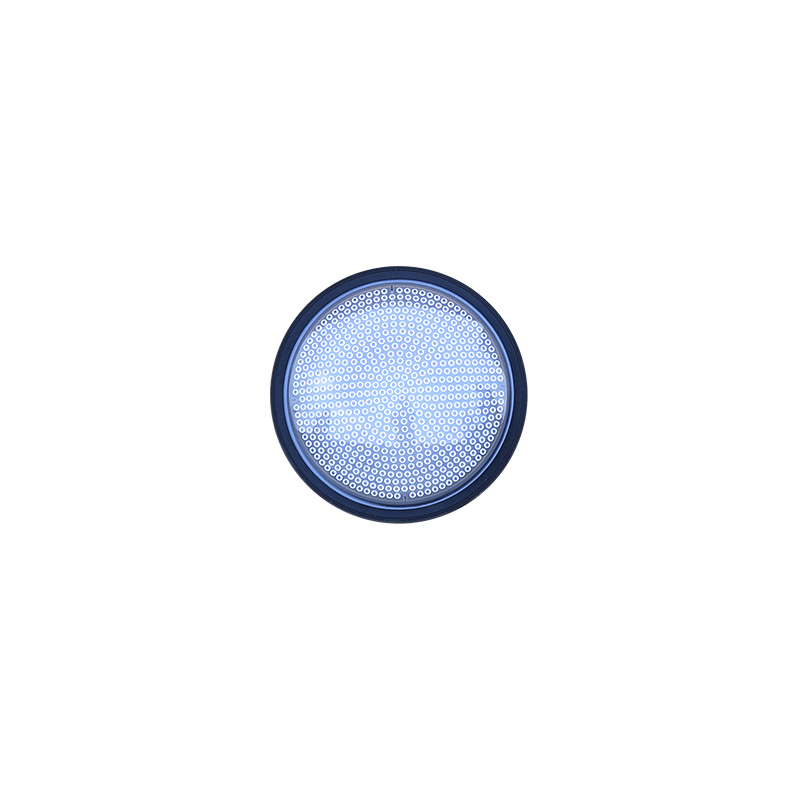

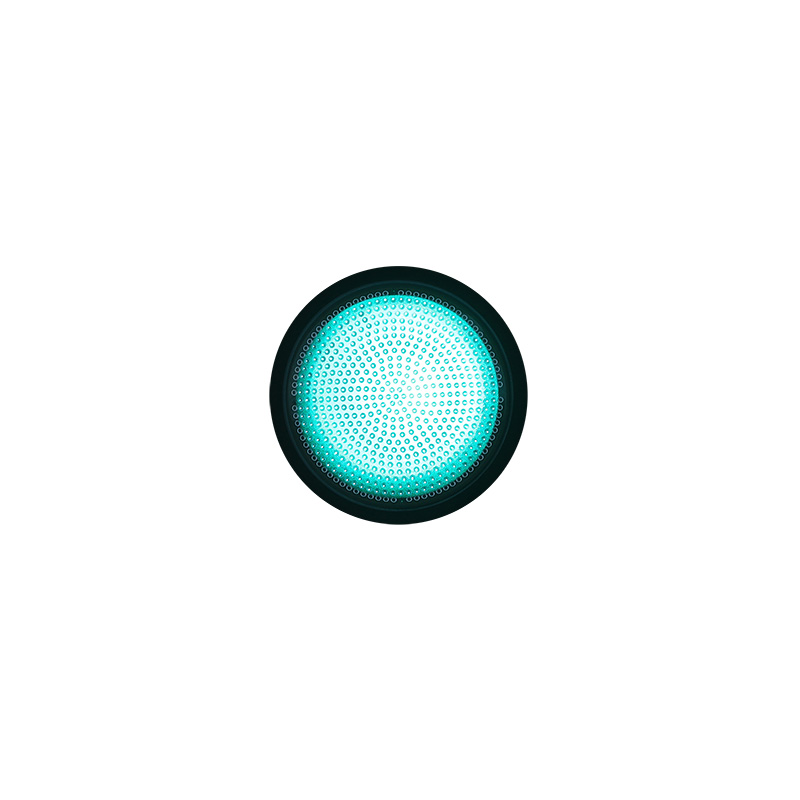

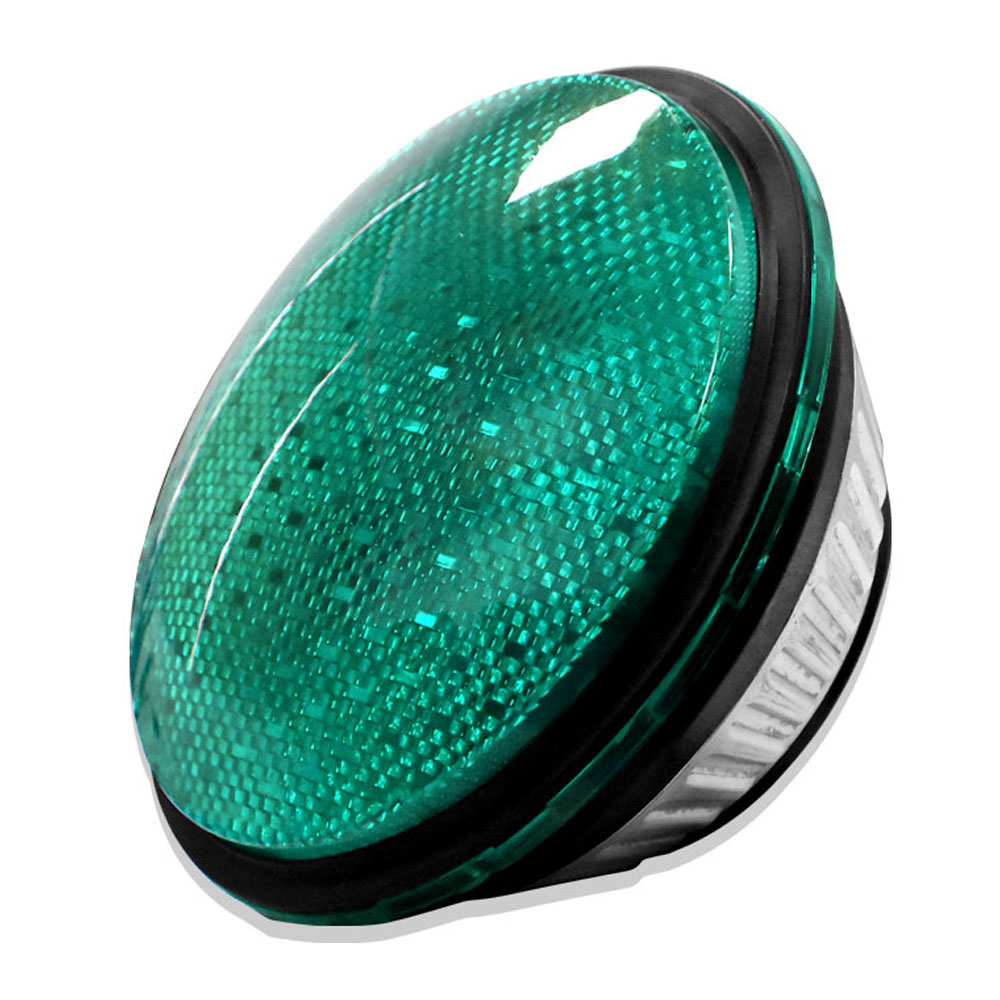

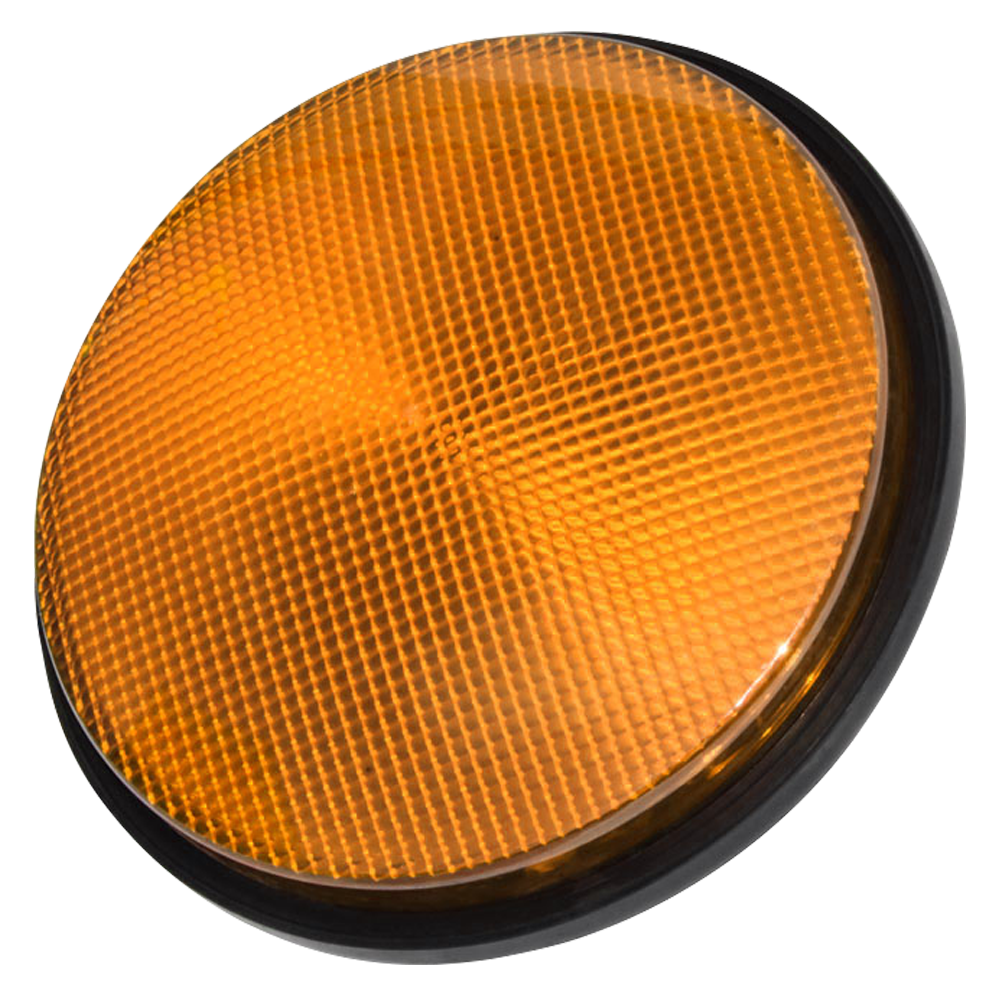

Module de feu de circulation à boule pleine à haut flux
-
Modèle:
Le module de feu de circulation à boule haute densité est un ensemble intégré composé de sources lumineuses de grande taille, d'un système de lentilles optiques à trois couches, de modules d'alimentation, d'un réflecteur et de composants de dissipation thermique externes.
Aperçu
Présentation du produit :
Le module de feu tricolore à flux lumineux élevé est un ensemble intégré comprenant des sources lumineuses de grande taille, un système de lentilles optiques à trois couches, des modules d'alimentation, un réflecteur et des composants de dissipation thermique externes. Son mécanisme optique, grâce à un traitement optique à trois couches, améliore l'efficacité lumineuse, diffuse et recentre le faisceau ponctuel émis par la source, générant ainsi un éclairage uniforme. Il est adapté à une large gamme d'intersections à feux de signalisation.
Ajoutez le à votre projet
Caractéristiques fonctionnelles

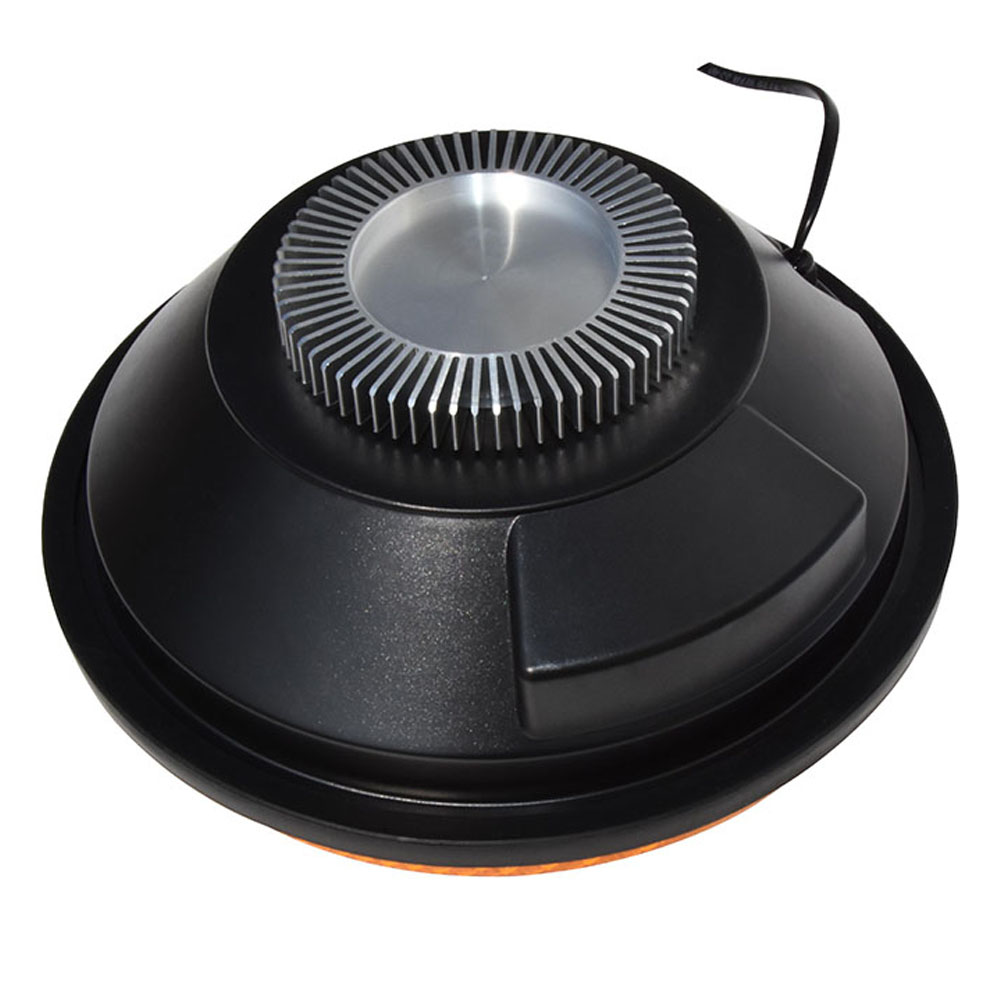

Traitement optique à trois couches – Élimination des reflets et réduction de la pollution lumineuseLe feu de signalisation à flux lumineux élevé utilise une triple technologie de traitement optique (lentille secondaire, lentille de Fresnel et masque optique) pour obtenir un éclairage de surface uniforme et des faisceaux lumineux conformes aux normes internationales. Il élimine efficacement l'éblouissement causé par l'émission directe des sources lumineuses ponctuelles classiques, réduisant ainsi considérablement la pollution lumineuse.- Trois technologies clés – Prolonger efficacement la durée de vieGrâce à l'application intégrée d'une technologie de dissipation thermique externe pour améliorer l'efficacité de la dissipation de chaleur, d'une technologie d'alimentation à courant constant à large plage de tension et à haute protection contre les surtensions (CA 90–264 V / 4000 V) pour assurer un fonctionnement stable du système, et de puces LED de grande taille présentant une faible atténuation de la lumière et une efficacité lumineuse élevée, ces trois technologies clés garantissent collectivement la fiabilité exceptionnelle du produit et une durée de vie prolongée.
En un coup d'oeil
| Modèle | DXJD100-3-FMR4A DXJD100-3-FMY4A DXJD100-3-FMG4A | DXJD200-3-FMR4A DXJD200-3-FMY4A DXJD200-3-FMG4A | DXJD300-3-FMR4A DXJD300-3-FMY4A DXJD300-3-FMG4A | DXJD400-3-FMR4A DXJD400-3-FMY4A DXJD400-3-FMG4A |
| Taille de la surface émettrice de lumière (LES) | 100 mm | 200 mm | 300 mm | 400 mm |
| Matériau du boîtier | Boîtier en polycarbonate | Boîtier en polycarbonate | Boîtier en polycarbonate | Boîtier en polycarbonate |
| Couleur du feu de signalisation | □Rouge □Jaune □Vert | □Rouge □Jaune □Vert | □Rouge □Jaune □Vert | □Rouge □Jaune □Vert |
| Couleur du masque | Coloré | Coloré | Coloré | Transparent |
| Forme du masque | En forme d'arc | En forme d'arc | En forme d'arc | surface plane |
| Quantité de LED | R/Y/G : 1 pièce | R/Y/G : 2 pièces | R/Y/G : 4 pièces | R/Y/G : 7 pièces |
| Consommation électrique de la lampe | Balle rouge pleine ≤ 3W Balle jaune pleine ≤ 3W Balle verte pleine ≤ 3W | Balle rouge pleine ≤ 7W Balle jaune pleine ≤ 7W Balle verte pleine ≤ 9W | Balle rouge pleine ≤ 11W Balle jaune pleine ≤ 13W Balle verte pleine ≤ 13W | Balle rouge pleine ≤13W Balle jaune pleine ≤16W Balle verte pleine ≤15W |
| Intensité lumineuse | Intensité de la boule rouge pleine ≥ 100 cd Intensité de la sphère jaune pleine ≥ 100 cd Intensité de la bille verte pleine ≥ 100 cd | Intensité de la boule rouge pleine ≥ 250 cd Intensité de la sphère jaune pleine ≥ 360 cd Intensité lumineuse maximale de la bille verte ≥ 550 cd | Intensité de la boule rouge pleine ≥ 450 cd Intensité lumineuse maximale (boule jaune) ≥ 580 cd Intensité lumineuse maximale de la bille verte ≥ 860 cd | Intensité de la boule rouge pleine ≥ 800 cd Intensité lumineuse maximale de la sphère jaune ≥ 1000 cd Intensité lumineuse maximale de la bille verte ≥ 1000 cd |
| Longueur d'onde de la LED | Rouge : 616-628 nm Jaune : 589-592 nm Vert : 500-510 nm | Rouge : 616-628 nm Jaune : 589-592 nm Vert : 500-510 nm | Rouge : 616-628 nm Jaune : 589-592 nm Vert : 500-510 nm | Rouge : 616-628 nm Jaune : 589-592 nm Vert : 500-510 nm |
| Durée de vie des LED | ≥100 000 heures | ≥100 000 heures | ≥100 000 heures | ≥100 000 heures |
| Tension/fréquence de fonctionnement | 85-264 V CA / 47-63 Hz | 85-264 V CA / 47-63 Hz | 85-264 V CA / 47-63 Hz | 85-264 V CA / 47-63 Hz |
| Température de fonctionnement | -40℃ à +80℃ | -40℃ à +80℃ | -40℃ à +80℃ | -40℃ à +80℃ |
| Humidité relative | ≤97%HR | ≤97%HR | ≤97%HR | ≤97%HR |
| Niveau de protection | IP53 | IP53 | IP53 | IP53 |
| Distance visuelle | ≥300 m | ≥300 m | ≥300 m | ≥300 m |
| Spécifications d'emballage | Poids : 2,8 ± 0,5 kg/12 pièces Dimensions : 39 × 26 × 18 cm | Poids : 7,2 ± 0,5 kg/10 pièces Dimensions : 110 × 28 × 24 cm | Poids : 8,65 ± 0,5 kg/5 pièces Dimensions : 83 × 33 × 34 cm | 5 pièces par boîte, Poids : 8,5 ± 0,5 kg, Dimensions : 83 × 33 × 34 cm |

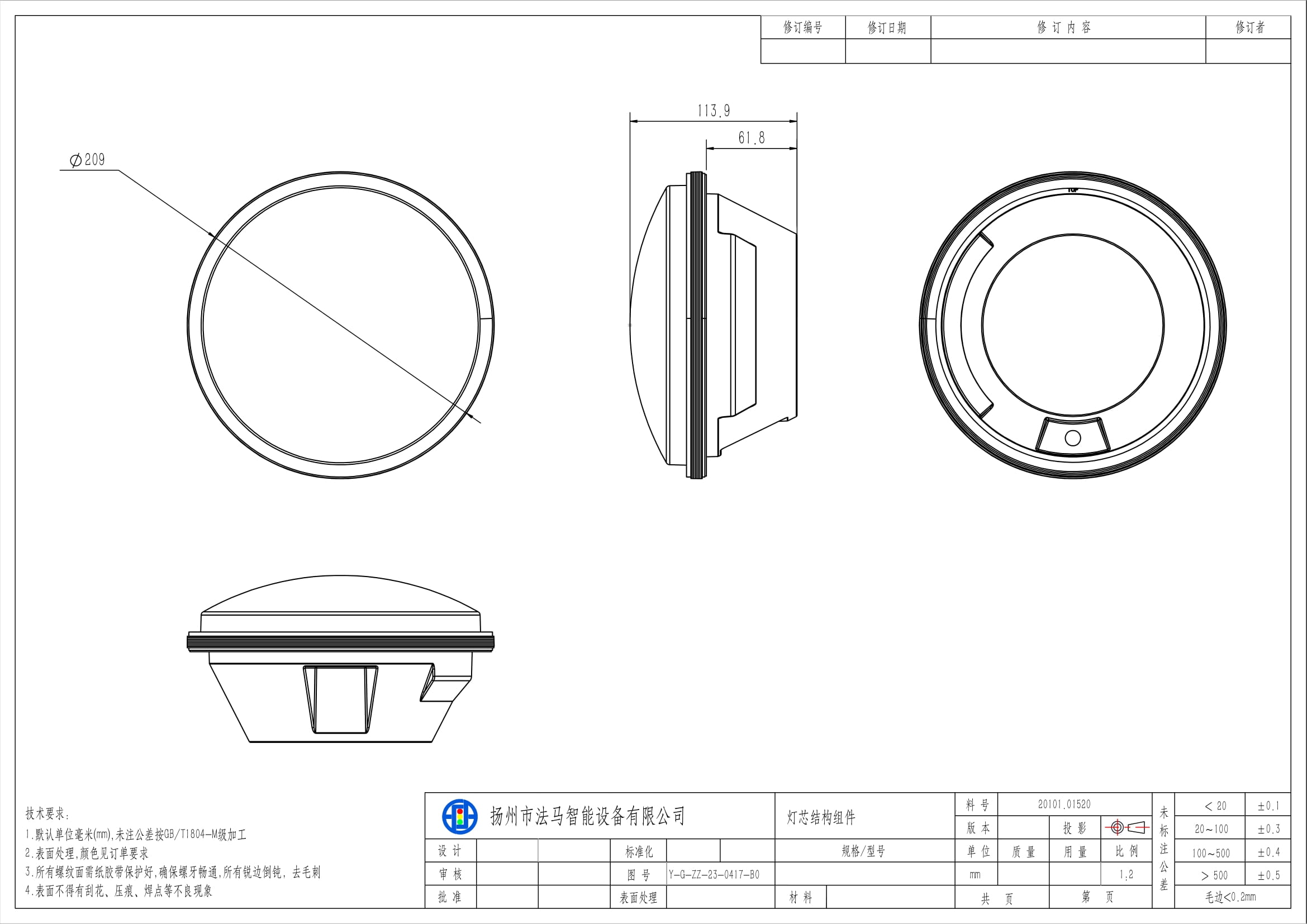

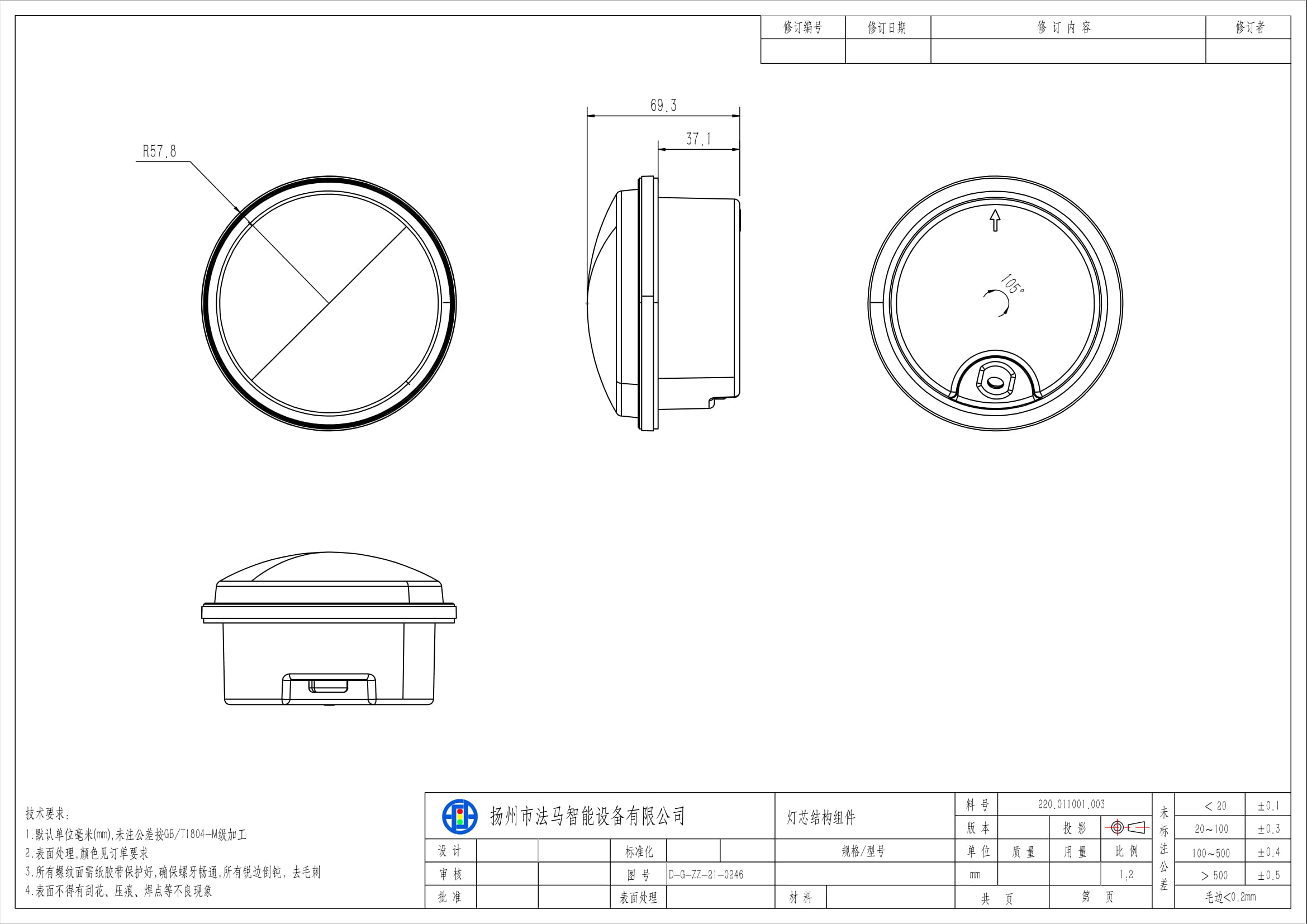

Composants structurels
