Feu de circulation à boule complète avec compte à rebours matriciel : facteurs de sélection clés pour les projets de circulation routière

Les équipements de feux de signalisation sont souvent évalués à distance, mais le véritable défi technique est bien plus spécifique : les conducteurs et les piétons peuvent-ils identifier rapidement le signal actif, le temps de phase restant peut-il être compris sans ambiguïté et l'équipement peut-il continuer à fonctionner dans des conditions extérieures exigeantes ?

Dans les carrefours urbains très fréquentés, une disposition de signalisation conventionnelle peut ne pas fournir suffisamment d'informations lorsque la visibilité est affectée par un fort ensoleillement, la pluie, de longues distances de vision ou une géométrie routière complexe. Un dispositif de compte à rebours distinct peut également augmenter le nombre de composants qui doivent être installés, alimentés, contrôlés et entretenus. Pour les entrepreneurs routiers et les intégrateurs de systèmes de circulation, le choix du feu de signalisation est bien plus qu'une question d'apparence ou de luminosité nominale des LED.

Un feu de circulation à boule complète avec compte à rebours matriciel combine l'affichage des feux de circulation avec une fonction de compte à rebours dans une seule configuration d'équipement. La valeur de cette approche dépend de plusieurs facteurs techniques, notamment la structure optique complète, les performances des LED, la taille de l'écran, la méthode de contrôle du compte à rebours, la synchronisation des signaux, la protection de l'environnement et la compatibilité avec le contrôleur d'intersection. Le portefeuille de produits actuel de FAMA comprend des feux de circulation à boule complète, des comptes à rebours, des feux de circulation intégrés, des feux de circulation pour véhicules, des feux de circulation pour piétons et des contrôleurs de feux de circulation, permettant à ces éléments d'être considérés comme faisant partie d'un système de contrôle de signalisation plus large plutôt que comme du matériel isolé.

Feu de circulation à boule complète : pourquoi la structure d'affichage est importante

Un feu de circulation à boule complète utilise une surface électroluminescente circulaire plutôt qu'un motif de signal composé uniquement de flèches. Pour les applications de signalisation de véhicule, l'indication active rouge, jaune ou verte est présentée comme un signal entièrement circulaire, ce qui permet de distinguer immédiatement l'état du signal vu depuis la voie d'approche.

La structure optique derrière cet affichage circulaire est plus importante que la forme elle-même. Le feu de circulation à boule complète rouge/jaune/vert à haut flux de FAMA utilise une source de lumière de grande taille, des lentilles optiques, une alimentation électrique, un bol de lampe et un module de dissipation thermique externe. Sa conception optique utilise une lentille secondaire, une lentille de Fresnel et un traitement de masque optique pour répartir la lumière plus uniformément sur la surface émettrice.

C’est important car un feu de circulation ne doit pas simplement produire un point lumineux puissant. Le signal doit présenter un champ visuel reconnaissable et raisonnablement uniforme aux usagers de la route. Un éclairage inégal, un éblouissement excessif ou un angle de vision inapproprié peuvent rendre le signal plus difficile à interpréter, en particulier lorsque le signal est placé à une distance considérable ou lorsque la lumière ambiante est élevée.

La quantité de LED et la taille de la surface émettrice de lumière doivent donc être considérées ensemble. Les modèles sphériques à haut flux de FAMA sont disponibles avec des surfaces électroluminescentes de 100 mm, 200 mm et 300 mm. Les quantités de LED répertoriées augmentent avec la taille du modèle, d'une LED par couleur sur le modèle 100 mm à quatre LED par couleur sur le modèle 300 mm. Les plages d'intensité lumineuse répertoriées correspondantes sont respectivement de 110 à 200 cd, 230 à 350 cd et 400 à 1 000 cd.

Pour les équipes d’approvisionnement, cela illustre un point important : un signal plus grand n’est pas automatiquement le bon choix. La taille appropriée doit être adaptée à la géométrie de l'intersection, à la position de montage, à la distance de visualisation prévue, à la classification de la route et aux exigences des spécifications locales.

Le même principe s’applique à la couleur et aux caractéristiques optiques des LED. FAMA répertorie les plages de longueurs d'onde pour les LED rouges, jaunes et vertes sur ses modèles à boule complète à haut flux, tandis que les spécifications du produit identifient également la durée de vie des LED comme ≥ 100 000 heures. Ces chiffres doivent être évalués avec les conditions de test du fabricant et les normes de projet applicables plutôt que traités comme des indicateurs autonomes de la qualité du signal.

Pour une intersection exposée à une forte lumière du jour, par exemple, l'exigence en matière d'approvisionnement ne devrait pas simplement indiquer « haute luminosité ». L'examen technique doit prendre en compte l'intensité lumineuse, la distribution optique, l'uniformité de la zone d'émission, la configuration des LED, la distance de visualisation et si l'affichage sélectionné reste distinct de l'angle d'approche prévu.

Feu de signalisation à bille complète avec compte à rebours matriciel : intégration des informations de signalisation et de temps

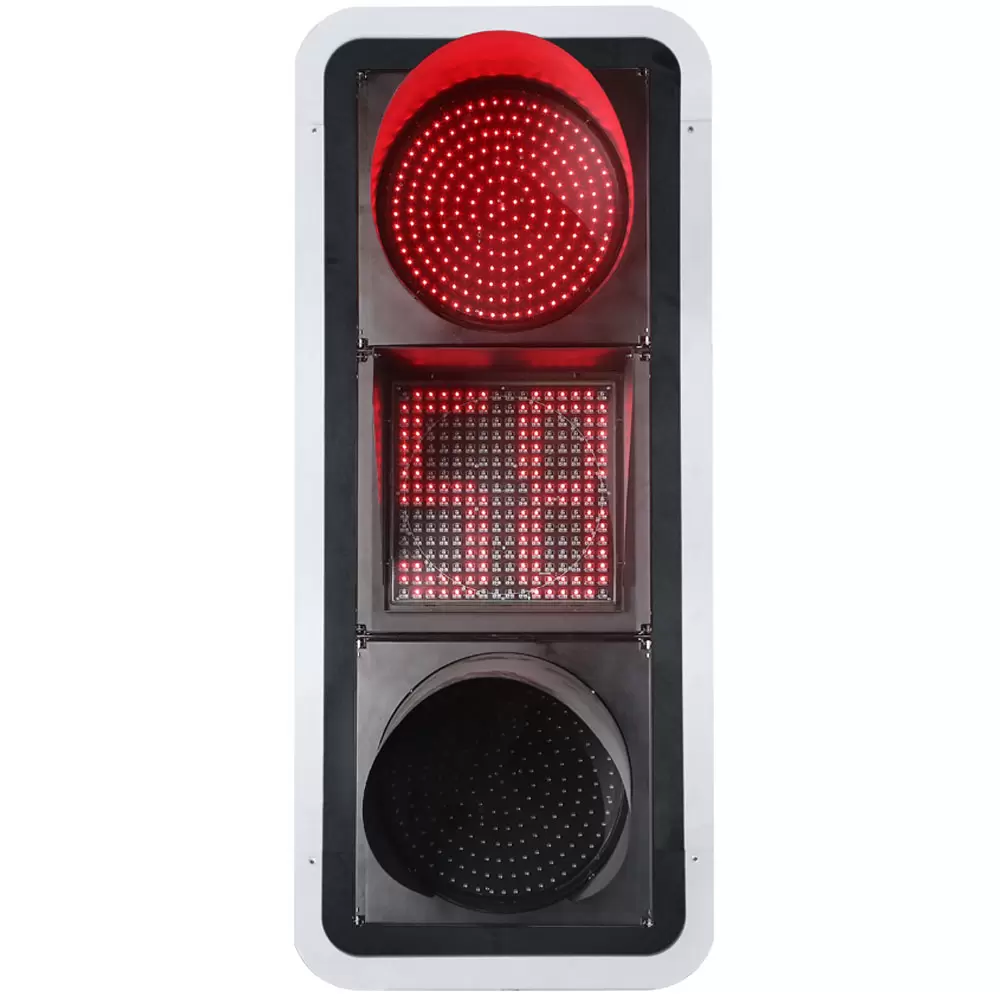

La principale différence entre un signal de balle pleine standard et un feu de circulation à balle complète avec compte à rebours matriciel est que ce dernier ajoute des informations sur le temps restant à l'équipement de signalisation.

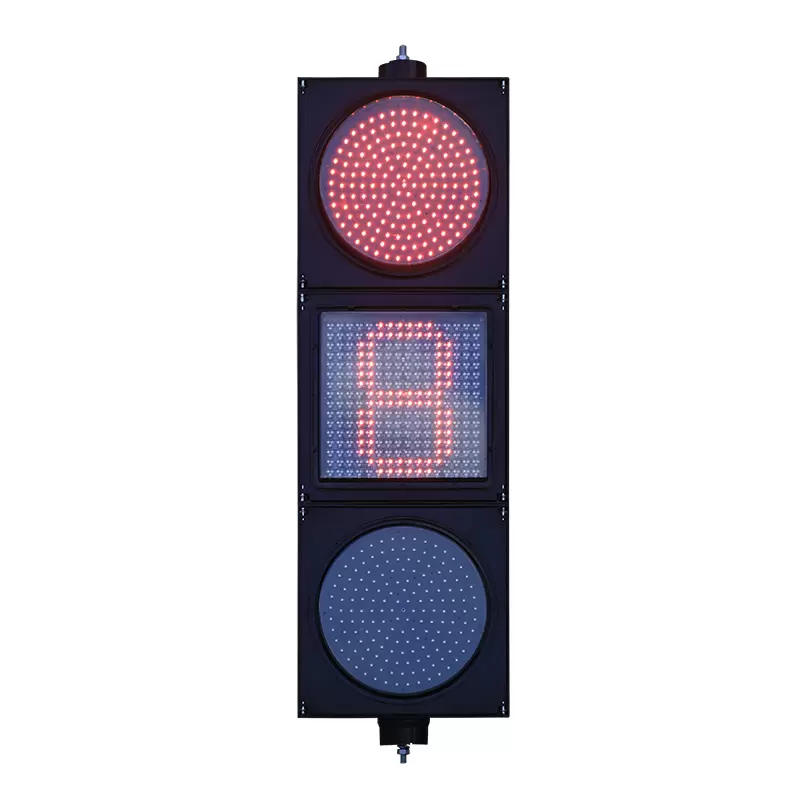

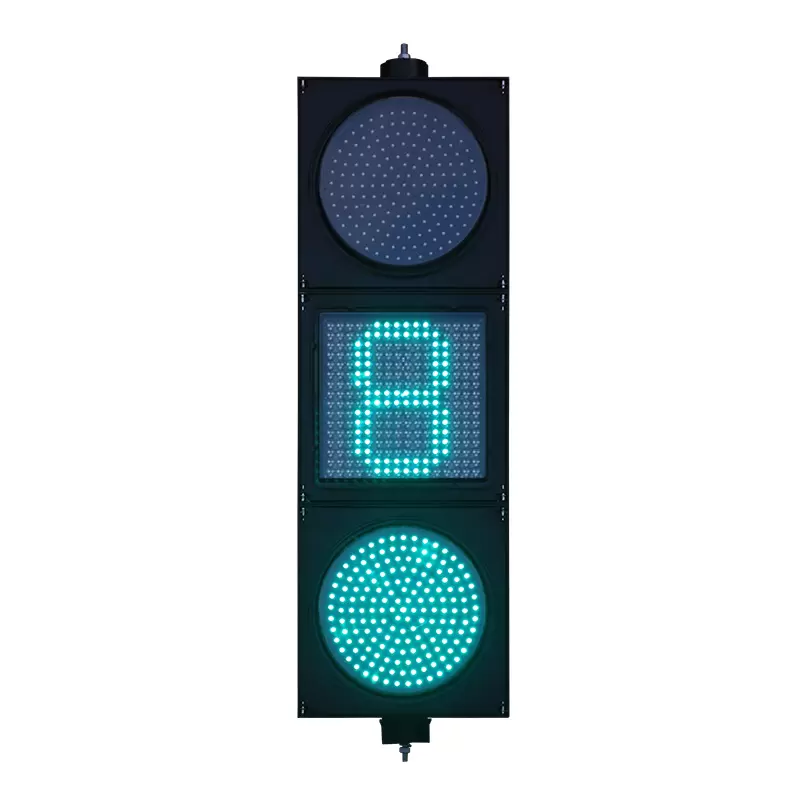

Le feu de signalisation à bille complète rouge/jaune/vert à faible consommation de FAMA avec compte à rebours matriciel utilise une configuration à trois unités. Les unités rouges et vertes contiennent des panneaux lumineux, des lentilles optiques, des modules d'alimentation et des bols de lampe, tandis que l'unité jaune intègre un panneau lumineux de compte à rebours à matrice de points, une lentille optique, un tableau de commande et un bol de lampe.

Les modèles JD300-3-FM31 et JD400-3-FM31 publiés ont respectivement des surfaces électroluminescentes de 300 mm et 400 mm. Les deux indiquent une plage de compte à rebours de 0 à 99 secondes, 256 LED de compte à rebours pour l'affichage du compte à rebours rouge/vert et une distance visuelle de ≥ 300 m selon les spécifications indiquées par le fabricant. L'intensité lumineuse du compte à rebours indiquée est de 5 000 à 15 000 cd/m², tandis que l'intensité du signal rouge/jaune/vert de la boule complète est indiquée entre 400 et 1 000 cd.

Ces spécifications constituent une référence utile pour la sélection des projets, mais elles ne doivent pas être interprétées comme des garanties universelles de distance de visualisation. La reconnaissance réelle dépend de la hauteur de l'installation, de l'angle de vue, de l'éclairage ambiant, du tracé de la route, des conditions météorologiques, du contraste de l'arrière-plan et des exigences applicables du projet.

L'avantage d'une configuration intégrée n'est donc pas simplement qu'elle « ajoute une minuterie ». Il place les informations sur l'état du signal et les informations sur le temps restant dans un arrangement d'équipement coordonné. À une intersection urbaine, cela peut aider les usagers de la route à comprendre non seulement si un signal autorise ou restreint actuellement la circulation, mais également combien de temps il reste dans la phase concernée.

Pour les passages piétons, le même concept devient particulièrement utile. FAMA propose séparément des feux de signalisation pour piétons avec fonctions de compte à rebours. Son feu de circulation pour piétons à haut flux avec compte à rebours utilise un ensemble de trois unités et un affichage de compte à rebours à chiffres segmentés, avec une surface électroluminescente de 300 mm, une intensité de compte à rebours déclarée de 5 000 à 15 000 cd/m² et une distance visuelle répertoriée de ≥300 m.

Cette distinction est importante lors du choix du matériel. Un carrefour automobile et un passage piéton ne nécessitent pas forcément la même architecture d’affichage. Le concepteur doit déterminer si le compte à rebours est destiné aux conducteurs, aux piétons ou aux deux, dans quelle mesure l'affichage doit être reconnu et si les informations doivent rester lisibles depuis différentes positions d'approche.

Comment un feu de signalisation à compte à rebours matriciel se synchronise-t-il avec le signal ?

Un affichage de compte à rebours n'est utile que lorsque son heure affichée correspond à la phase réelle du trafic. Le problème clé n’est donc pas le nombre de chiffres mais la relation entre le contrôleur de compte à rebours, le contrôleur de signal, la synchronisation des phases et l’affichage.

Dans un système pratique, le contrôleur des feux de circulation détermine ou gère la phase du signal. Le dispositif de compte à rebours a alors besoin d'une méthode appropriée pour obtenir les informations de phase pertinentes et les traduire en affichage du temps restant. En fonction de l'équipement et de l'architecture du système, cela peut impliquer une communication, un déclenchement ou un fonctionnement basé sur l'apprentissage.

FAMA déclare que la fonction de compte à rebours de ses produits concernés prend en charge trois modes de fonctionnement adaptatifs : le mode de communication, le mode de déclenchement et le mode d'apprentissage. La société déclare également la compatibilité avec plus de 99 % des principaux contrôleurs de feux de circulation nationaux et internationaux pour cette gamme de produits.

Cependant, pour une spécification de passation de marchés, le terme « compatible » ne devrait pas remplacer un véritable test d'intégration. L'équipe de projet doit confirmer le fabricant et le modèle du contrôleur, la méthode d'interface, la logique de phase du signal, le mode de fonctionnement du compte à rebours, le comportement de transition et la procédure de mise en service avant le déploiement.

Ceci est particulièrement important lorsque la synchronisation des feux de circulation est ajustée de manière dynamique. Si le contrôleur d'intersection modifie la synchronisation des phases, l'équipement de compte à rebours doit recevoir ou déduire correctement la synchronisation mise à jour plutôt que de simplement continuer à afficher une séquence fixe.

Pour cette raison, la synchronisation du compte à rebours doit être évaluée comme une fonction au niveau du système plutôt que comme une spécification d'affichage.

Choisir la luminosité des LED et la taille de l'affichage pour différents environnements routiers

Il n’existe pas de luminosité ou de taille d’affichage unique optimale pour chaque route.

Une intersection plus petite avec des distances d'approche relativement courtes peut avoir des exigences différentes de celles d'une grande intersection artère-route où le signal doit être reconnu de plus loin. De même, un passage pour piétons situé à proximité de la ligne d’arrêt a des exigences visuelles différentes de celles d’un signal de véhicule installé au-dessus d’une large intersection.

Lors de la comparaison des modèles, les équipes achats doivent évaluer :

• Taille de la surface émettrice de lumière

• Intensité lumineuse ou luminance, selon le type d'affichage

• Quantité et disposition des LED

• Structure de la lentille optique

• Uniformité d'affichage

• Distance de visualisation

• Hauteur de montage

• Angle de vision

• Conditions diurnes et nocturnes

• Normes locales applicables en matière de feux de circulation

La gamme de boules complètes de FAMA démontre cette approche de taille de modèle avec des surfaces électroluminescentes de 100 mm, 200 mm et 300 mm, tandis que ses modèles de boules complètes à compte à rebours à matrice de points sont répertoriés dans des configurations de 300 mm et 400 mm.

Le principe important en matière d'approvisionnement est d'éviter de sélectionner un signal simplement parce que sa spécification de luminosité est plus élevée. Une lumière trop forte ou mal répartie peut introduire un éblouissement, tandis qu'une luminance insuffisante peut réduire la reconnaissance sous une forte lumière ambiante. La distribution optique et l'uniformité sont donc aussi importantes que le chiffre de l'intensité nominale.

Fiabilité en extérieur : plus qu'un indice IP

Les feux de signalisation fonctionnent en permanence dans un environnement où la température, l'humidité, la pluie, les perturbations électriques et une exposition à long terme peuvent affecter les composants électroniques.

Les produits de compte à rebours à bille complète et à matrice de points publiés par FAMA spécifient des températures de fonctionnement de -40°C à +80°C, une humidité relative jusqu'à 97 % HR et une protection IP55. Les modèles à boule complète à haut flux spécifient également un boîtier en polycarbonate, tandis que la conception du produit intègre une dissipation thermique externe.

Ces spécifications sont pertinentes lorsqu’un projet est déployé dans des régions présentant des variations de température importantes ou une humidité élevée. Cependant, un indice IP ne décrit pas à lui seul tous les aspects de la fiabilité extérieure à long terme. Les équipes d'approvisionnement doivent également examiner les matériaux du boîtier, la structure d'étanchéité, le drainage, la dissipation thermique, la conception de l'alimentation électrique, la protection contre les surtensions, l'isolation, la compatibilité électrique et l'accessibilité à la maintenance.

Le produit à boule complète à haut flux de FAMA spécifie un fonctionnement de 85 à 264 V CA / 47 à 63 Hz et décrit une alimentation à courant constant à large tension et à haute protection contre les surtensions, la page du produit répertoriant une protection contre les surtensions de 4 000 V.

Le modèle de compte à rebours à matrice de points répertorie de la même manière un fonctionnement de 85 à 264 V CA / 47 à 63 Hz et utilise une conception de variateur à courant constant. Sa description de produit identifie également une conception de circuit maillé destinée à isoler un point de défaillance de LED individuel afin que les LED restantes continuent de fonctionner.

Pour l'approvisionnement d'un projet, ces détails sont plus utiles qu'une déclaration générique telle que « construit pour des conditions extérieures difficiles », car ils donnent aux ingénieurs des domaines spécifiques à vérifier lors de l'évaluation technique.

La compatibilité de l'installation et du système de contrôle doit être vérifiée avant de commander

L'installation de feux de circulation n'est pas une tâche mécanique isolée. La tête de signalisation doit fonctionner avec le contrôleur, l'alimentation électrique, la structure de montage, l'interface de communication ou de déclenchement et la configuration globale de l'intersection.

Avant de commander un feu de circulation à boule complète avec compte à rebours matriciel, une équipe de projet doit confirmer :

1. La taille de la surface électroluminescente requise et la configuration du signal.

2. Si une configuration à balle complète, à flèche, piétonne ou combinée est requise.

3. La plage de compte à rebours requise et le format d'affichage.

4. La méthode de synchronisation du compte à rebours prise en charge par le contrôleur existant.

5. Tension et fréquence de fonctionnement.

6. Exigences environnementales concernant la température, l’humidité et la pénétration d’eau.

7. Dimensions de montage et orientation d'installation.

8. Exigences de câblage et d’interface.

9. Normes locales en matière de feux de circulation et exigences d'approbation.

10. Procédures de mise en service, de test, de remplacement et de maintenance.

Le portefeuille de produits de FAMA comprend des contrôleurs de feux de circulation ainsi que des feux de circulation pour véhicules, des feux de circulation pour piétons, des comptes à rebours, des feux de circulation intégrés et des modules de feux de circulation. Cette gamme de produits plus large peut être pertinente lorsqu'un intégrateur doit évaluer des équipements de signalisation et des composants de contrôle dans le cadre d'une architecture de projet.

Comment choisir un fabricant de feux de signalisation ?

Pour un projet d'ingénierie de la circulation, la sélection d'un fabricant de feux de signalisation ne devrait pas se limiter à comparer les prix unitaires.

La première considération doit être de savoir si le fabricant peut fournir les performances optiques et électriques requises. Cela inclut la configuration des LED, l'intensité lumineuse, la longueur d'onde, le traitement optique, l'uniformité de l'affichage, la conception de l'alimentation et la protection électrique.

La seconde est la compatibilité du système de contrôle. Un fabricant doit être en mesure d'expliquer comment le compte à rebours communique ou répond au contrôleur des feux de circulation et comment la synchronisation est vérifiée lors de la mise en service. Une spécification qui dit uniquement « compatible avec les contrôleurs » n'est pas suffisante pour un projet complexe.

Le troisième concerne la capacité de contrôle environnemental et de qualité. Les équipes d'approvisionnement doivent examiner les spécifications de température de fonctionnement, le niveau de protection, le matériau du boîtier, la protection de l'alimentation électrique, l'isolation, les performances des LED, les tests de production et les documents de qualification pertinents.

Le quatrième est la capacité de personnalisation. Différents projets peuvent nécessiter différentes tailles de surface électroluminescente, formats de compte à rebours, combinaisons de signaux, dispositions de montage, couleurs, interfaces de contrôleur ou spécifications électriques. Un fabricant capable d'adapter l'équipement aux exigences documentées du projet est souvent plus utile aux intégrateurs de systèmes qu'un fournisseur proposant uniquement des configurations fixes.

Enfin, examinez l'expérience du projet sans supposer que l'existence d'un projet prouve automatiquement la performance dans chaque environnement. Le portefeuille de projets publié par FAMA comprend des projets de feux de signalisation au Chili, au Pérou, au Brésil, en Argentine, en Colombie, au Paraguay, en Équateur, en Uruguay, au Guatemala et sur d'autres marchés. L'examen de ces références de projets peut aider les acheteurs à comprendre les types d'applications de feux de signalisation fournis par le fabricant, tandis que l'adéquation technique réelle doit encore être évaluée par rapport aux exigences du nouveau projet.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour les acheteurs évaluant la gamme de produits FAMA, le catalogue de produits de la société donne accès aux feux de circulation pour véhicules, aux feux de circulation pour piétons, aux comptes à rebours, aux feux de circulation intégrés, aux contrôleurs de feux de circulation et aux équipements de feux de circulation associés. Son portefeuille de projets publié fournit également des exemples de différents marchés internationaux.

Foire aux questions

Qu'est-ce qu'un feu de circulation à boule complète ?

Un feu de circulation à boule complète est une configuration de feux de circulation dans laquelle l'indication active rouge, jaune ou verte est affichée sous la forme d'une zone électroluminescente circulaire complète. Les modèles sphériques à haut flux de FAMA utilisent des lentilles optiques et une structure de source lumineuse conçue pour produire un flux lumineux de surface uniforme.

Comment fonctionne un feu de signalisation à compte à rebours à matrice de points ?

Un feu de signalisation à compte à rebours à matrice de points utilise une matrice de LED pour afficher le temps restant associé à une phase de feu de circulation. Le contrôleur de compte à rebours doit obtenir des informations de phase via la méthode de contrôle prise en charge, telle que la communication, le déclenchement ou l'opération d'apprentissage. Les modèles pertinents de FAMA répertorient les trois modes de fonctionnement.

Quels sont les avantages d’un feu tricolore à compte à rebours intégré ?

Une configuration intégrée combine la fonction d'indication de trafic et de compte à rebours au sein d'un ensemble de signalisation coordonné. Cela peut réduire la nécessité de traiter l’affichage du compte à rebours comme un dispositif routier entièrement distinct et peut simplifier la disposition globale de l’équipement. L'avantage réel de l'installation dépend de la conception du projet et de l'architecture du contrôleur.

Comment choisir un fabricant de feux tricolores ?

Comparez les fabricants en fonction des performances optiques, de la configuration des LED, de la conception électrique, de la protection de l'environnement, de la compatibilité des contrôleurs, des méthodes de synchronisation, des procédures de contrôle qualité, de la capacité de personnalisation, des exigences d'installation et de l'expérience documentée du projet. Le prix doit être évalué en même temps que ces facteurs techniques plutôt que d'être utilisé comme seul critère de sélection.

Que dois-je prendre en compte lors de l'achat d'un feu de signalisation Full Ball ?

Commencez par l’application routière et les conditions de visualisation. Définissez ensuite la surface électroluminescente requise, les performances optiques, la configuration des LED, la distance visuelle, l'alimentation électrique, les conditions environnementales, le niveau de protection, la disposition de montage, l'interface du contrôleur et les exigences de maintenance. Pour les modèles à compte à rebours, la synchronisation et la compatibilité des contrôleurs doivent être confirmées avant l'achat.

Pour les ingénieurs de la circulation et les équipes d’approvisionnement, le meilleur feu de signalisation Full Ball n’est donc pas simplement le modèle le plus lumineux ou le plus grand disponible. La question la plus importante est de savoir si l'ensemble de signalisation complet fournit la reconnaissance visuelle, les informations de compte à rebours, la compatibilité des commandes, la protection de l'environnement et la maintenabilité requises pour l'intersection spécifique. Une sélection techniquement appropriée commence par la géométrie de la route et les exigences en matière de contrôle des signaux, puis remonte vers la surface électroluminescente, la configuration des LED, l'architecture du compte à rebours, l'alimentation électrique, le boîtier et les capacités du fabricant. Les portefeuilles de produits et de projets actuels de FAMA constituent un point de départ pratique pour comparer les feux de signalisation complets, les configurations de compte à rebours et les solutions de feux de signalisation plus larges par rapport aux exigences de ces projets.
