Feu de signalisation à compte à rebours de type segment : comment la précision, la synchronisation des signaux et la visibilité façonnent la sélection de projet

À une intersection signalisée, un compte à rebours n’est pas simplement un affichage numérique fixé à un feu de circulation. Sa valeur dépend de l'affichage clair du temps restant, du fait que le compte à rebours suit la phase réelle du signal et de la capacité des conducteurs et des piétons à reconnaître l'information à une distance appropriée. Un équipement de compte à rebours conventionnel ou mal adapté peut créer des problèmes pratiques tels que des chiffres peu clairs, une visibilité diurne insuffisante, des erreurs de synchronisation ou un fonctionnement instable après une exposition prolongée à l'extérieur.

Pour les acheteurs d'équipements de signalisation routière, les entrepreneurs en ingénierie routière et les intégrateurs de systèmes de transport intelligents, ces problèmes rendent la sélection des produits plus compliquée que la comparaison de la luminosité des LED ou des dimensions du boîtier. La question clé est de savoir si un feu de signalisation à compte à rebours peut fonctionner de manière cohérente avec le système de contrôle des signaux existant tout en conservant des informations lisibles dans les conditions environnementales du projet.

Un feu de signalisation à compte à rebours de type segment est particulièrement pertinent lorsqu'une segmentation numérique, des plages d'affichage configurables et une intégration avec le contrôle des feux d'intersection sont nécessaires. Le produit de compte à rebours de segment de type boîte de FAMA , par exemple, intègre l'affichage de segment, le tableau de commande, l'alimentation électrique et l'armoire en une seule unité et est conçu pour les intersections contrôlées par des feux de circulation. Ses configurations répertoriées vont de surfaces électroluminescentes de 600 × 400 mm à 1 200 × 600 mm, avec différentes plages d'affichage de 0 à 9 secondes à 0 à 999 secondes.

Pourquoi la technologie d'affichage par segments est importante à une intersection

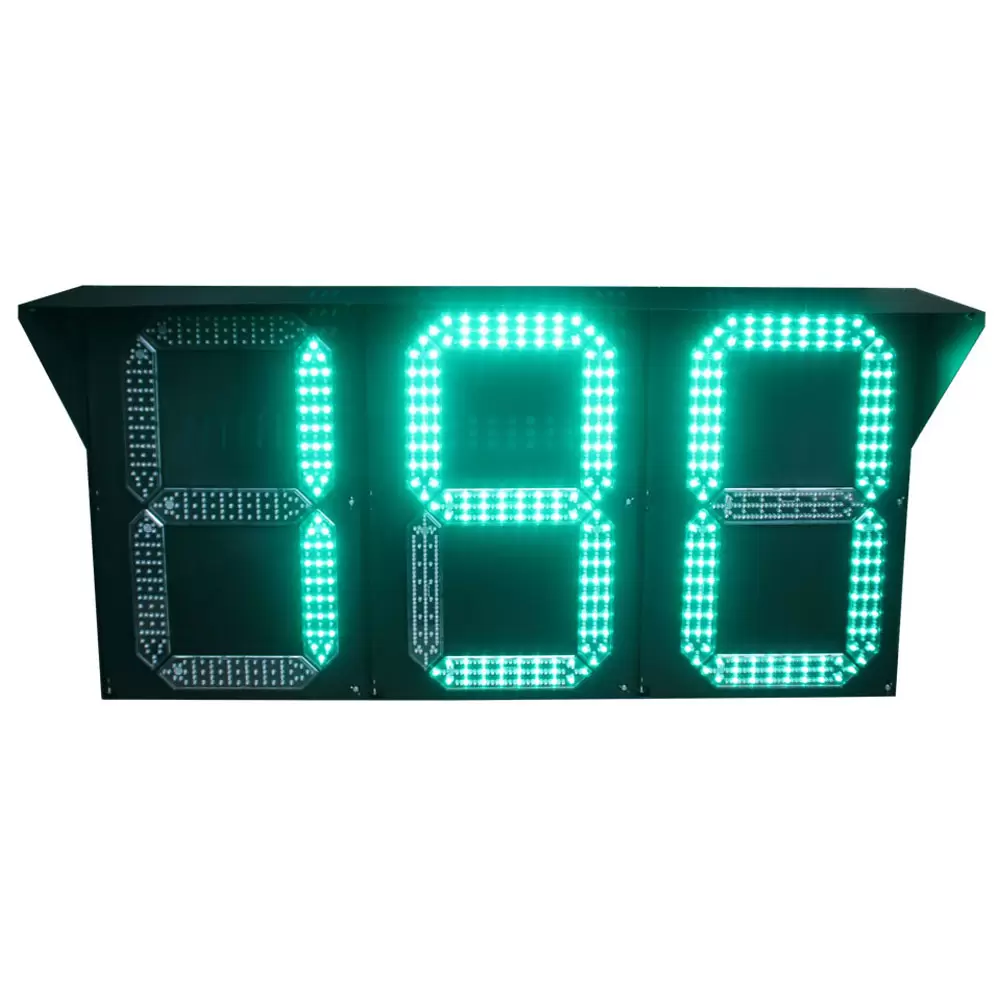

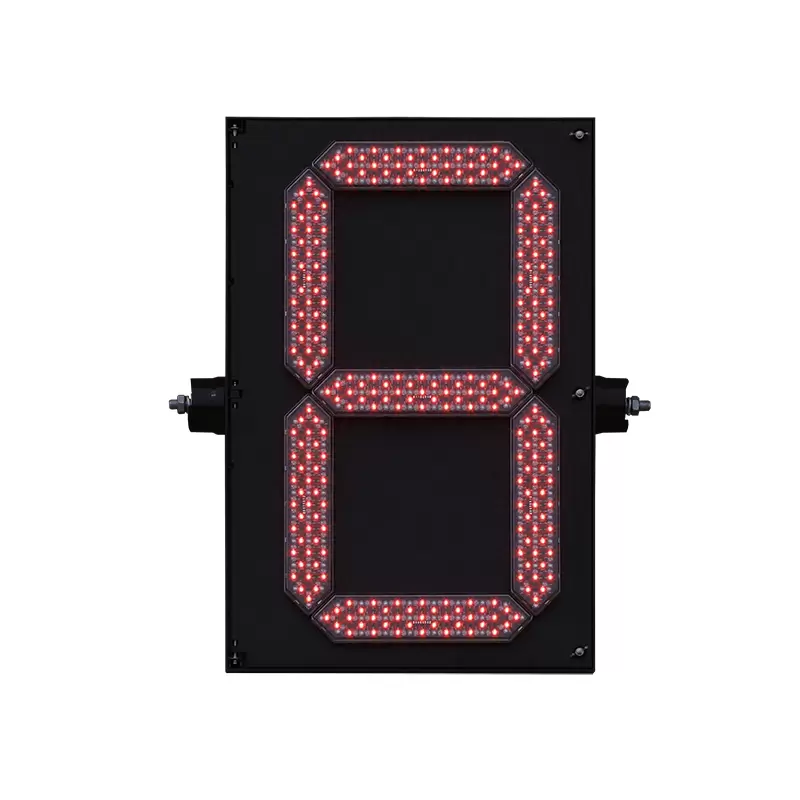

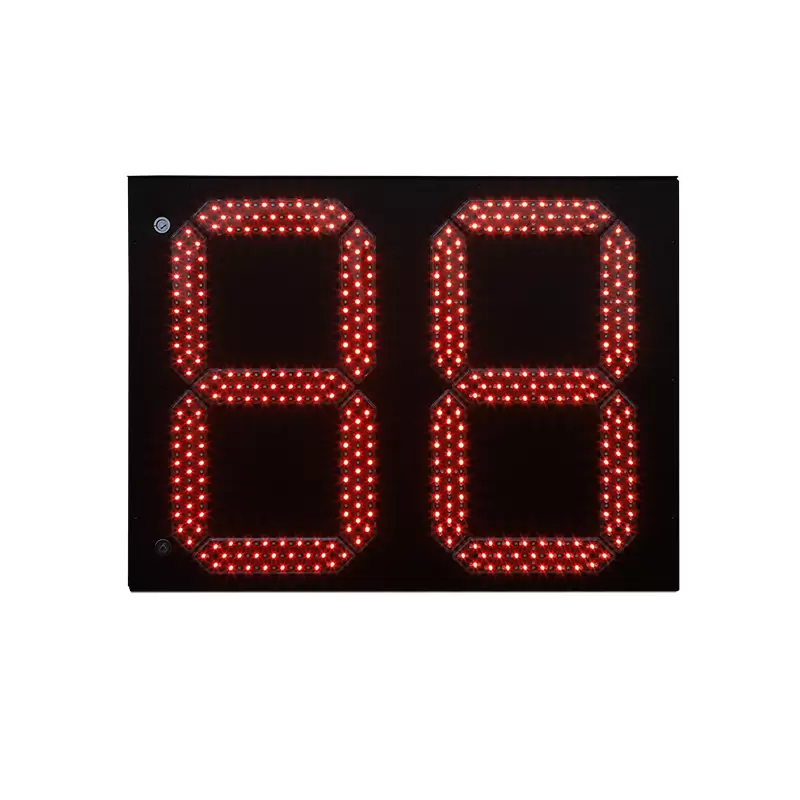

Un affichage de compte à rebours de type segment forme des nombres grâce à des segments LED contrôlés individuellement. Au lieu de présenter les informations sous la forme d'un écran à usage général, il utilise une structure de caractères numériques définie optimisée pour l'affichage de valeurs numériques.

Cette approche présente un avantage pratique important : les informations présentées aux usagers de la route sont simples et spécifiques. Un pilote n'a pas besoin d'interpréter une interface graphique. Le temps restant est représenté directement sous forme de nombre, tandis que les piétons peuvent utiliser la valeur affichée pour juger de la phase de traversée ou d'attente restante.

La taille de l’affichage devient particulièrement importante à mesure que la distance de visualisation augmente. Le feu de signalisation à compte à rebours de type segment de FAMA (type boîte) est disponible en plusieurs tailles de surface électroluminescente, notamment 600 × 400 mm, 800 × 600 mm, 900 × 600 mm et 1 200 × 600 mm. Les plages d'affichage correspondantes sont respectivement de 0 à 9 s, 0 à 99 s, 0 à 199 s et 0 à 999 s.

Cela ne signifie pas que le plus grand écran soit automatiquement le meilleur choix. Un carrefour urbain compact, un passage pour piétons et une large route à plusieurs voies ont des exigences de visibilité différentes. Les équipes d'approvisionnement doivent évaluer la distance physique d'installation, la position de montage, la géométrie de la route, l'angle de vue et l'éclairage ambiant avant de sélectionner les dimensions de l'écran.

Par exemple, un passage pour piétons peut donner la priorité à un affichage facile à lire depuis la zone d'attente, tandis qu'une intersection de véhicules plus grande peut nécessiter une plus grande surface d'affichage pour maintenir la reconnaissance à une plus grande distance. Sélectionner l'écran uniquement en fonction des dimensions du meuble peut donc conduire à une configuration inappropriée.

La précision du compte à rebours dépend de la chaîne de contrôle du signal

L’une des questions les plus importantes pour un fabricant de compte à rebours n’est pas simplement « Quelle est la précision du minuteur ? mais plutôt « Comment le minuteur obtient-il et suit-il la phase réelle du signal ? »

Un système de compte à rebours de trafic doit généralement recevoir ou détecter l’état de fonctionnement du feu de circulation et traduire cet état en affichage du temps restant. La chaîne pratique peut donc être comprise comme :

Contrôleur de feux de circulation → Phase du signal → Logique de contrôle du compte à rebours → Affichage LED

Si l'affichage du compte à rebours n'est pas correctement synchronisé avec la phase du signal, un nombre visuellement clair peut toujours fournir des informations incorrectes.

Le feu de signalisation de compte à rebours de type segment de FAMA prend en charge le mode d'apprentissage, le mode de déclenchement, le mode de communication et le mode compatible selon ses paramètres techniques publiés. Le produit utilise également un circuit de détection de compte à rebours adaptatif conçu pour faire correspondre les niveaux de tension d'entrée, ajuster les seuils de fonctionnement et filtrer les interférences électriques externes.

Ce type d'architecture est pertinent lors du remplacement ou de la mise à niveau d'équipements de compte à rebours à une intersection existante. Au lieu de traiter l'affichage du compte à rebours comme un dispositif LED isolé, l'équipe d'ingénierie doit vérifier la relation entre la minuterie, le contrôleur, le signal d'entrée et le mode de fonctionnement.

Le temps de réponse publié par le fabricant pour le compte à rebours des segments de type boîtier est inférieur à 100 ms au démarrage et à l'arrêt. Cependant, cette spécification ne doit pas être interprétée comme une mesure universelle de la précision du compte à rebours. Le temps de réponse et la synchronisation de phase sont des caractéristiques techniques différentes et les spécifications du projet doivent les évaluer séparément.

Comment la luminosité des LED et la distance de visualisation affectent la reconnaissance

Pour les équipements de circulation extérieure, la « haute luminosité » seule ne constitue pas un critère de sélection suffisant.

FAMA répertorie une plage d'intensité lumineuse de 5 000 à 15 000 cd/m² pour son feu de signalisation à compte à rebours de type segment de type boîte, ainsi qu'une distance visuelle déclarée de ≥ 300 m. Les longueurs d'onde des LED répertoriées sont de 625 ± 5 nm pour le rouge, 590 ± 5 nm pour le jaune et 505 ± 5 nm pour le vert.

Ces chiffres constituent une référence utile lors de la comparaison des produits, mais les équipes d'approvisionnement doivent néanmoins faire la distinction entre la distance visuelle spécifiée par un fabricant et la distance de reconnaissance réelle qui sera atteinte à une intersection particulière. La largeur de la route, la hauteur de montage, l'angle de vision, la lumière directe du soleil, les conditions météorologiques et la taille physique des chiffres affichés peuvent tous influencer la visibilité pratique.

Le même principe s'applique lors de la comparaison des affichages à segments avec d'autres technologies d'affichage. Le feu de signalisation à compte à rebours de type matriciel de FAMA, par exemple, utilise un affichage matriciel LED intégré dans le boîtier de la lampe. Son modèle répertorié a une surface électroluminescente de 400 × 400 mm, une plage d'affichage de 0 à 99 secondes, une intensité lumineuse de 5 000 à 15 000 cd/m² et une distance visuelle déclarée de ≥ 300 m.

Par conséquent, le choix entre la technologie segmentée et la technologie matricielle doit être basé sur les exigences d'affichage du projet plutôt que de supposer qu'une technologie est universellement supérieure.

La fiabilité en extérieur nécessite plus qu'un boîtier

L'équipement de signalisation routière reste normalement à l'extérieur pendant de longues périodes, c'est pourquoi la température, l'humidité, la pénétration d'eau, les interférences électriques et les surtensions doivent être pris en compte lors de l'approvisionnement.

Pour le feu de signalisation à compte à rebours de type boîte de FAMA, la température de fonctionnement publiée est de -40°C à +80°C, l'humidité relative est ≤97 % RH et le degré de protection est IP55. La durée de vie des LED indiquée est ≥100 000 heures. Le produit spécifie également 85 V-264 V CA à 47-63 Hz comme plage de tension de fonctionnement.

Ces spécifications sont utiles car elles permettent aux équipes d'ingénierie de comparer les produits aux exigences environnementales d'un projet plutôt que de s'appuyer sur des déclarations générales telles que « adapté à une utilisation en extérieur ».

La protection électrique est une autre considération. FAMA déclare que son produit de compte à rebours de type boîtier intègre une protection contre les surtensions pour l'entrée d'alimentation et les interfaces de communication. Il décrit également la détection adaptative destinée à gérer les variations de tension d'entrée et les interférences électriques externes.

Pour une intersection exposée à la foudre, à des fluctuations de tension ou à d’autres perturbations électriques, ces fonctions peuvent être pertinentes pour la conception globale de l’équipement. Cependant, les exigences réelles en matière de protection doivent toujours être évaluées par rapport à la conception électrique du projet, au système de mise à la terre, à l'architecture de protection contre les surtensions et aux conditions environnementales locales.

Comment les feux de circulation avec compte à rebours fonctionnent avec les systèmes de feux de circulation

Un feu de circulation avec compte à rebours doit être traité comme faisant partie du système de contrôle des intersections plutôt que comme un affichage indépendant.

À une intersection signalisée conventionnelle, le contrôleur détermine les phases des signaux pour les véhicules et les piétons. L'unité de compte à rebours affiche alors le temps restant associé à la phase concernée. Dans les environnements de transport intelligents plus avancés, le contrôle des signaux peut également intégrer des informations sur le trafic collectées à partir de différentes technologies de détection.

FAMA décrit ses activités de contrôle intelligent des signaux comme intégrant des technologies telles que les bobines, le géomagnétisme, la RFID, le radar et l'identification visuelle pour surveiller le trafic et les flux de piétons et optimiser dynamiquement les schémas d'exploitation du trafic.

Cette perspective au niveau du système est importante pour l’approvisionnement des projets. Un compte à rebours installé à une intersection avec un contrôle à heure fixe peut avoir des exigences d'intégration différentes de celles déployées dans un environnement de contrôle du trafic coordonné ou adaptatif.

La gamme de contrôleurs de feux de circulation de FAMA comprend des contrôleurs de feux de circulation coordonnés, à point unique, en réseau, pour passages pour piétons et sans fil. Ses informations de contrôleur publiées identifient également les signaux des véhicules, les signaux des piétons, les comptes à rebours et les feux directionnels comme cibles de contrôle.

Pour les intégrateurs de systèmes, cela signifie que la compatibilité doit être vérifiée au niveau de l'interface et de la logique de contrôle avant l'achat. Un compte à rebours peut avoir des spécifications d'affichage appropriées mais nécessiter néanmoins des travaux d'ingénierie supplémentaires si sa méthode de contrôle ne correspond pas à l'architecture de contrôleur existante.

Sélection basée sur les applications pour les routes et les passages à niveau

Différents environnements de circulation nécessitent des priorités différentes.

Sur un carrefour urbain très fréquenté, la taille de l'écran, la distance de visualisation, la synchronisation des signaux et le fonctionnement continu en extérieur seront probablement plus importants que la simple minimisation du prix initial de l'équipement. Un affichage plus grand peut être approprié lorsque la géométrie de la route crée une distance de visualisation plus longue.

À une intersection à quatre voies, la synchronisation entre plusieurs feux de signalisation devient particulièrement importante. Les affichages du compte à rebours doivent correspondre à leurs phases de signal respectives plutôt que de simplement fonctionner sur des minuteries internes indépendantes.

Pour un passage piéton, la priorité se déplace vers une reconnaissance numérique immédiate depuis les zones d'attente et de passage des piétons. Un compte à rebours segmenté peut fournir une représentation directe du temps restant. Le feu de circulation pour piétons à faible puissance avec compte à rebours de FAMA utilise spécifiquement un affichage de compte à rebours à chiffres segmentés et est conçu pour les intersections avec des passages pour piétons.

Dans un système de transport intelligent, l'unité de compte à rebours doit être considérée avec le contrôleur de signal, l'équipement de détection, l'architecture de communication et la plate-forme de gestion centralisée. FAMA positionne sa gamme de produits de contrôle intelligent des signaux autour des contrôleurs de feux de circulation, des signaux de véhicules, des signaux pour piétons et vélos, des comptes à rebours, des feux de circulation intégrés et des modules de feux de circulation.

Que doivent évaluer les équipes d’approvisionnement lors du choix d’un fabricant de compte à rebours ?

Le fabricant doit être évalué au-delà de la capacité de production ou du prix unitaire.

Tout d’abord, examinez la structure d’affichage du compte à rebours. Confirmez le type d'affichage, la configuration des chiffres, la plage d'affichage disponible, la surface électroluminescente et si la configuration correspond aux exigences de visualisation réelles de la route.

Deuxièmement, examinez les performances des LED. Les spécifications pertinentes incluent l’intensité lumineuse, la longueur d’onde des LED, la consommation d’énergie, le temps de réponse et la durée de vie déclarée des LED. Le produit du segment de type boîte de FAMA, par exemple, indique une durée de vie des LED ≥ 100 000 heures et une intensité lumineuse de 5 000 à 15 000 cd/m².

Troisièmement, vérifiez la synchronisation du signal et la compatibilité du contrôleur. Demandez au fabricant comment le compte à rebours reçoit les informations sur la phase du signal, quels modes de fonctionnement sont pris en charge, quelles interfaces sont disponibles et comment le produit se comporte lors de changements de signal ou de conditions d'entrée anormales.

Quatrièmement, examinez les spécifications électriques et environnementales. La tension de fonctionnement, la plage de température, l'humidité, la protection IP, la résistance d'isolement, la protection contre les surtensions et les matériaux du boîtier doivent correspondre aux spécifications techniques du projet.

Cinquièmement, pensez à l’installation et à la maintenance. Une structure de type boîte intégrée peut être appropriée lorsque le projet nécessite un assemblage complet de compte à rebours, tandis qu'un module de compte à rebours peut être plus approprié lorsque l'équipe d'ingénierie doit intégrer la fonction de compte à rebours dans un boîtier de feu de signalisation existant. Le module de feux de circulation à compte à rebours de FAMA, par exemple, combine une lentille optique, un panneau lumineux, un panneau de commande, un anneau étanche et un bol de lampe et est conçu pour les intersections contrôlées par des feux de circulation.

Enfin, évaluez le projet et la capacité d’ingénierie du fabricant. Un fabricant de compte à rebours capable de fournir uniquement un affichage standard peut suffire pour un simple projet de remplacement. Les projets de transport intelligent de plus grande envergure peuvent nécessiter l'intégration de contrôleurs, une prise en charge de la configuration, des dimensions personnalisées, différentes dispositions d'installation et une fourniture coordonnée d'équipements de feux de circulation associés.

FAMA fournit des exemples d'applications de projets, notamment 400 luminaires à compte à rebours simple 8 à haut flux à l'Université de Tsinghua et 400 luminaires à compte à rebours simple 8 à haut flux avec composants de poteau pour Haidian Zhongguancun East Road. Son portefeuille de projets répertorie également des projets de compte à rebours de trafic dans des régions telles que l'Europe, l'Amérique du Sud et l'Asie.

Foire aux questions

Comment fonctionne un feu tricolore à compte à rebours ?

Un feu de signalisation à compte à rebours reçoit ou détecte les informations associées à la phase du feu de circulation et les convertit en un affichage numérique à LED indiquant le temps restant. La mise en œuvre réelle dépend de la méthode de contrôle et de l'architecture du système. Le feu de signalisation à compte à rebours de type segment de FAMA prend en charge les modes d'apprentissage, de déclenchement, de communication et compatibles, lui permettant de s'interfacer avec différents environnements de contrôle des feux de circulation.

Quelle est la précision d’un compte à rebours pour feux de circulation ?

La précision du compte à rebours doit être évaluée dans le cadre de la chaîne complète de contrôle du signal plutôt qu'en regardant uniquement l'écran. La synchronisation de phase du contrôleur, l'entrée du signal, la détection du compte à rebours, la logique de contrôle et la réponse de l'affichage affectent tous si la valeur affichée correspond correctement à la phase réelle du signal. Un fabricant doit donc fournir des informations claires sur les méthodes de synchronisation et de contrôle au lieu de faire une déclaration générique de précision sans fondement.

Qu'est-ce qu'un feu de signalisation à compte à rebours de type segment ?

Il s'agit d'un feu de signalisation à compte à rebours qui forme des caractères numériques à travers des segments LED contrôlés individuellement. La version de type boîtier de FAMA intègre l'affichage à segments, le tableau de commande, l'alimentation électrique et l'armoire. Ses configurations publiées incluent différentes tailles et plages d'affichage, permettant à l'équipement d'être adapté aux différentes exigences d'intersection.

Comment choisir un fabricant de compte à rebours ?

Commencez par les exigences techniques du projet plutôt que par les allégations marketing du fabricant. Comparez les méthodes de synchronisation, la compatibilité des contrôleurs, la technologie d'affichage, les spécifications des LED, la tension de fonctionnement, les évaluations environnementales, la configuration de l'installation, les procédures de contrôle qualité, la capacité de personnalisation et l'expérience pertinente du projet.

Que dois-je prendre en compte lors de l'achat d'un feu de signalisation avec compte à rebours ?

Au minimum, évaluez la taille de l'écran, la plage d'affichage, la luminosité des LED, la distance de visualisation pratique, la synchronisation des signaux, la compatibilité du contrôleur, la tension de fonctionnement, la plage de température, la protection IP, la durée de vie des LED, la méthode d'installation, les exigences de maintenance et les options de personnalisation. Pour un projet d’intersection complet, évaluez également si le fabricant peut fournir ou intégrer des équipements de contrôle des feux de circulation associés.

Pourquoi FAMA en tant que fabricant de compte à rebours

Le positionnement du produit FAMA va au-delà d'un affichage de compte à rebours autonome. Yangzhou FAMA Intelligent Equipment Co., Ltd. se décrit comme un fournisseur de solutions de transport intelligentes intégrées, avec des domaines d'activité couvrant le contrôle intelligent des signaux, la sécurité routière intelligente et les poteaux intelligents multifonctionnels 5G. Ses activités de contrôle intelligent des signaux impliquent également la détection du trafic et des flux de piétons et l'optimisation du timing des signaux.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour les équipes d’approvisionnement évaluant un fabricant de compte à rebours, la question la plus utile n’est pas simplement de savoir si un produit affiche des chiffres de manière claire. Le cadre d'évaluation le plus solide consiste à déterminer si l'écran peut rester lisible à la distance requise, suivre la phase de signal prévue, fonctionner dans les conditions électriques et environnementales du projet et s'intégrer à l'architecture de contrôle de la circulation existante.

La gamme de produits Countdown Timer de FAMA comprend des solutions de compte à rebours de type segment et matricielle, tandis que son portefeuille de projets offre une vue plus large de ses applications d'équipement de feux de circulation.

Pour un projet de route ou d'intersection spécifique, ces critères techniques doivent être traduits dans un cahier des charges avant de comparer les fournisseurs. Le feu de signalisation à compte à rebours approprié est en fin de compte celui dont la configuration d'affichage, la méthode de synchronisation, les évaluations environnementales, la structure d'installation et les capacités de fabrication correspondent aux exigences réelles du système de feux de signalisation.
