Comment un bouton-poussoir pour passage pour piétons à induction améliore l'accessibilité, l'intégration des signaux et la maintenance aux intersections urbaines

Introduction

Les boutons-poussoirs mécaniques traditionnels pour piétons offrent aux personnes un moyen simple de demander une phase de passage à niveau, mais une seule interface mécanique peut ne pas répondre aux besoins de tous les utilisateurs. Les piétons malvoyants peuvent avoir besoin d'un guidage sonore, tandis que les intersections très fréquentées peuvent bénéficier d'un retour visuel plus clair et de niveaux sonores configurables. Pour les autorités chargées de la circulation et les intégrateurs de systèmes, la compatibilité des équipements et la mise en service sur site sont tout aussi importantes, en particulier lors de la modernisation des intersections existantes sans remplacer l'ensemble du système de contrôle des feux.

Un bouton-poussoir pour passage pour piétons à induction répond à ces exigences en combinant la détection sans contact, le fonctionnement mécanique, l'affichage du compte à rebours, les symboles pour piétons et les invites sonores dans un seul appareil. Plutôt que de traiter chaque fonction comme une installation distincte en bordure de route, la conception intégrée rassemble plusieurs fonctionnalités d'interaction avec les piétons dans une seule unité.

Pour les services municipaux de la circulation, les entrepreneurs en infrastructures routières et les distributeurs d'équipements de circulation évaluant un bouton de passage pour piétons à vendre, la question clé est de savoir comment ces fonctions s'adaptent à l'intersection prévue, au contrôleur existant et aux exigences locales en matière d'accessibilité. Le KH-AN-FM02 de FAMA fournit une référence pratique pour évaluer ces considérations techniques.

1. Intégration cinq-en-un : davantage de moyens pour les piétons de demander un passage à niveau

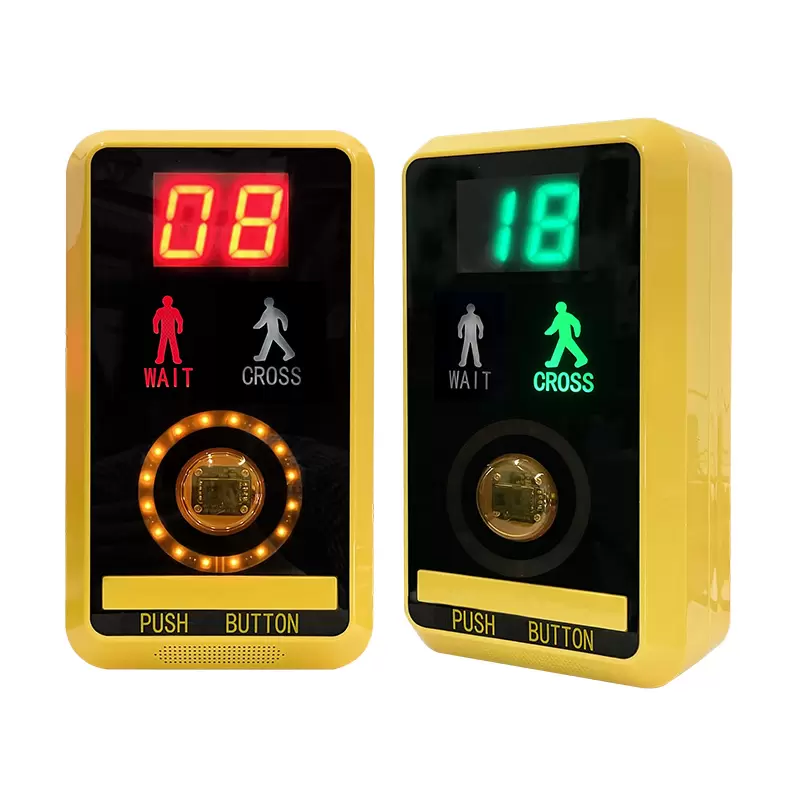

Le KH-AN-FM02 intègre cinq fonctions : affichage du compte à rebours, signaux sonores pour les piétons, bouton-poussoir mécanique, détection sans contact et affichage du motif piéton. Chacun répond à un objectif opérationnel différent et leur valeur dépend de la façon dont l'intersection est configurée.

Détection sans contact et fonctionnement des boutons mécaniques

La détection sans contact offre une alternative au fonctionnement physique des boutons. Cela peut être utile aux passages à niveau où les piétons préfèrent ne pas toucher une surface commune. Le bouton mécanique reste disponible pour les utilisateurs qui préfèrent une méthode d'interaction conventionnelle et directe.

Proposer les deux modes de fonctionnement donne aux autorités chargées de la circulation plus de flexibilité lors du choix d'une interface pour les espaces publics. Cependant, la distance de détection, le temps de réponse et les seuils d'activation doivent être confirmés par des tests de produits plutôt que par la seule présence de la technologie d'induction.

L'appareil doit également être configuré pour qu'une demande valide de piéton soit reconnue par le contrôleur des feux de circulation. Le bouton poussoir lance une requête ; il ne détermine pas de manière indépendante quand les véhicules doivent s’arrêter ou quand les piétons peuvent traverser.

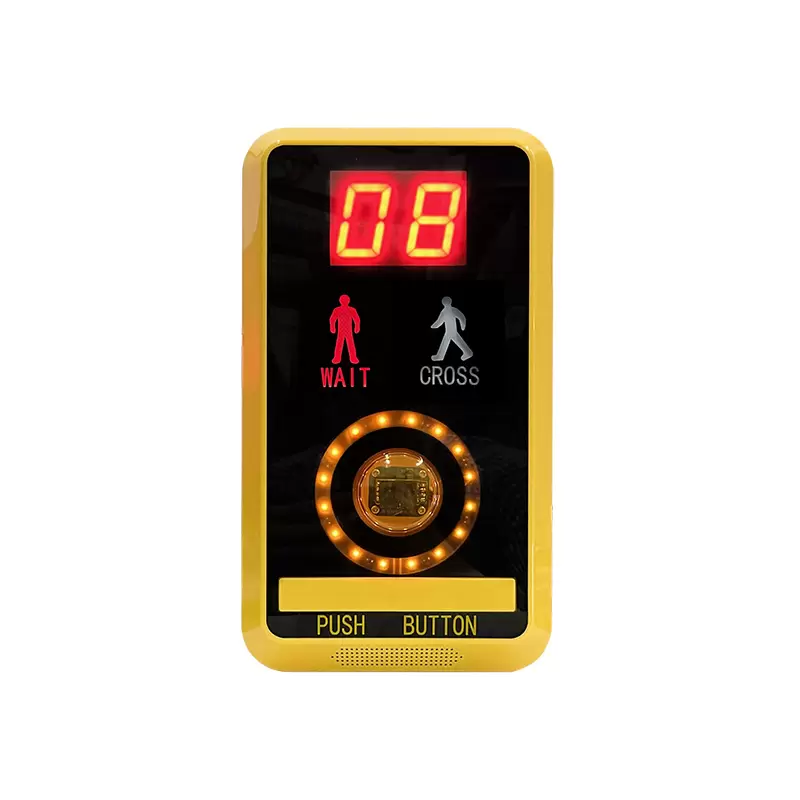

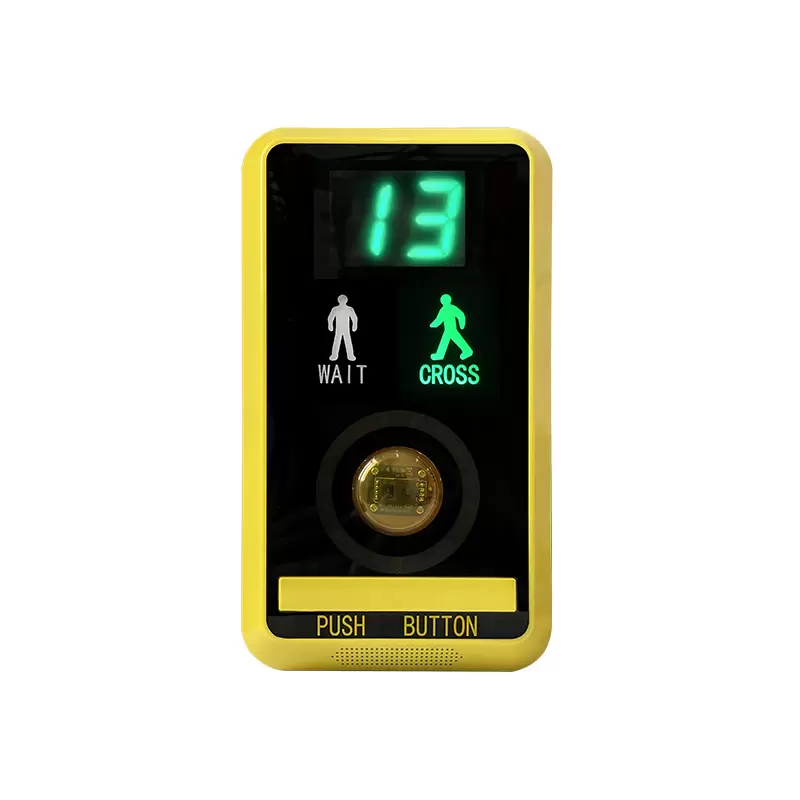

Affichage du compte à rebours et symboles pour piétons

Les informations visuelles constituent un autre élément important de la conception cinq-en-un. Le KH-AN-FM02 prend en charge les affichages de compte à rebours rouge et vert, un motif d'attente piéton rouge, un motif piéton vert et une indication jaune clignotante lorsque le bouton est activé.

Ces indications aident à communiquer les différentes étapes de l’interaction piétonne. L'indication d'activation peut fournir un retour indiquant qu'une demande a été enregistrée, tandis que les symboles pour piétons communiquent l'état du passage à niveau affiché.

L’opération de compte à rebours nécessite une attention particulière lors de l’intégration. L'appareil prend en charge les modes d'apprentissage, de déclenchement, de communication et compatible, et son protocole de communication de compte à rebours est spécifié comme étant conforme à la norme GA/T 508-2014. Le mode approprié dépend de l'architecture du contrôleur et des informations de signal disponibles. Le comportement du compte à rebours doit être vérifié lors de la mise en service afin de garantir que l'affichage correspond à la séquence de signaux réelle.

Guidage sonore pour les piétons malvoyants

Le signal sonore piéton intégré ajoute un canal audio à l’interface visuelle. Cela peut aider les piétons qui ne peuvent pas se fier uniquement aux symboles lumineux à obtenir des informations sur le passage à niveau.

Le KH-AN-FM02 a une plage de volume configurable de 0 à 90 dB et prend en charge la configuration temporelle du volume audio et des invites vocales. Cela permet aux équipes de projet de définir différents paramètres de fonctionnement diurne et nocturne ou d'adapter les annonces aux besoins des zones industrielles et commerciales.

Par exemple, une rue commerciale très fréquentée peut nécessiter des informations sonores qui restent perceptibles au milieu de l'activité environnante. Une rue résidentielle plus calme peut nécessiter un réglage plus bas pendant la nuit pour limiter les perturbations inutiles. Les niveaux appropriés doivent être déterminés par une évaluation sur site et par les exigences locales applicables.

La connectivité Bluetooth et une application mobile permettent de personnaliser la langue et le contenu diffusé. Ceci est utile pour les projets servant des communautés multilingues ou déployant la même configuration de produit dans différentes régions. Un logiciel informatique est également disponible pour le débogage.

La conception cinq-en-un consolide donc plusieurs fonctions d’interaction sans nécessiter que chaque fonctionnalité soit implémentée en tant que dispositif routier distinct. La réduction des coûts d'installation ou de maintenance dans un projet particulier dépend de l'infrastructure existante, des dispositions de câblage et des procédures de maintenance.

2. Spécifications extérieures et compatibilité des contrôleurs de trafic

Une interface intégrée n'est utile que si ses caractéristiques électriques et environnementales correspondent au site d'installation. Les équipes d'approvisionnement doivent évaluer les spécifications KH-AN-FM02 suivantes ainsi que les exigences techniques du projet.

Alimentation électrique, boîtier et conditions environnementales

La plage d'entrée 85-264 V CA offre une flexibilité pour les projets avec différentes configurations d'alimentation CA compatibles. Néanmoins, les ingénieurs doivent vérifier la tension, la fréquence, les dispositifs de protection et les exigences de câblage réelles du site avant l'installation.

Le boîtier en polycarbonate et l'indice de protection IP55 sont pertinents lors de l'évaluation d'une installation extérieure. IP55 indique une protection contre la pénétration de poussière au niveau spécifié et contre les jets d'eau dans des conditions de test définies ; cela ne signifie pas que l'appareil est étanche dans toutes les conditions. L'orientation du montage, l'entrée des câbles, l'étanchéité et l'exposition à l'eau stagnante doivent toujours être pris en compte.

La plage de températures de fonctionnement spécifiée de −40°C à +80°C fournit une référence pour évaluer les installations exposées à des variations de température substantielles. Les équipes de projet doivent également vérifier l'environnement complet de l'installation, y compris le chauffage solaire, l'exposition du boîtier et les limites environnementales des équipements connectés.

Avec une consommation électrique spécifiée à 2,4 W maximum, la charge électrique de l'appareil peut être incluse dans le budget énergétique du projet. La consommation réelle du système doit tenir compte de l'installation plus large plutôt que de considérer la puissance du bouton comme la demande énergétique totale du passage à niveau.

La durée de vie indiquée d'au moins 100 000 cycles est une spécification du produit et non une garantie d'un nombre fixe d'années de service. Les acheteurs doivent clarifier les conditions de test et le composant mécanique ou le cycle de fonctionnement couvert par la notation.

RS-485, modes de fonctionnement et intégration du contrôleur

La compatibilité est l’une des considérations les plus importantes lors de l’achat d’un bouton pour passage piéton. Le KH-AN-FM02 utilise une interface de communication RS-485 et prend en charge la sortie de signal de commutation standard. FAMA décrit le produit comme étant compatible avec les principaux contrôleurs de signaux nationaux et internationaux, mais la compatibilité réelle doit être confirmée pour le projet spécifique.

Le produit prend en charge les modes de fonctionnement d'apprentissage, de déclenchement et de communication, avec une commutation automatique intelligente décrite dans ses informations produit. Sa fonction compte à rebours répertorie en outre les modes d'apprentissage, de déclenchement, de communication et compatibles.

Ces modes offrent des approches alternatives pour obtenir ou traiter les informations nécessaires au fonctionnement du compte à rebours. Leur adéquation pratique dépend des signaux de sortie du contrôleur, du protocole de communication et de la configuration. Ils ne doivent pas être interprétés comme une preuve que chaque contrôleur peut utiliser tous les modes sans configuration supplémentaire.

Avant de commander, l'intégrateur doit confirmer le fabricant et le modèle du contrôleur, les exigences d'entrée et de sortie électriques, les paramètres de communication RS-485, le protocole pris en charge et le comportement de compte à rebours requis. Des tests au banc ou un test d'acceptation sur site sont conseillés lors du remplacement d'équipements existants ou de la combinaison d'appareils de différents fabricants.

3. Choisir un bouton de passage pour piétons pour différents environnements routiers

Un processus de sélection fiable commence par les exigences opérationnelles de l'intersection, et pas simplement par la liste des fonctionnalités du produit.

Amélioration des routes urbaines et nouveaux passages à niveau

Pour une intersection urbaine existante, la première priorité est de déterminer si le nouveau dispositif peut fonctionner avec le contrôleur de signal installé et l'alimentation électrique disponible. Les dimensions de 240 × 136 × 87,6 mm doivent également être vérifiées par rapport au poteau de montage, à la hauteur d'installation, à l'entrée des câbles et à l'espace d'approche pour les piétons.

Pour les nouveaux passages à niveau, les ingénieurs disposent d'une plus grande flexibilité pour planifier ensemble l'emplacement des boutons, la distribution électrique, les interfaces de contrôleur et les fonctionnalités d'accessibilité. La conception cinq-en-un peut simplifier l'agencement physique en consolidant plusieurs fonctions d'interaction, bien que la portée réelle de l'installation doive être évaluée pour chaque projet.

Quartiers commerciaux et parcs industriels

Les quartiers commerciaux connaissent souvent des changements dans le nombre de piétons tout au long de la journée. La configuration de la voix et du volume en fonction du temps peut aider à aligner la sortie sonore sur les conditions ambiantes changeantes. La sélection de la langue peut également être importante dans les endroits accueillant des visiteurs internationaux.

Les parcs industriels présentent un ensemble différent de considérations. Le bruit ambiant, les changements de quart de travail, les mouvements du véhicule et l'exposition à la poussière ou à l'eau peuvent affecter la façon dont l'appareil doit être positionné et configuré. Bien que le KH-AN-FM02 spécifie une protection IP55 et une large plage de températures de fonctionnement, son adéquation doit néanmoins être évaluée par rapport aux conditions environnementales réelles du site.

Dans les deux contextes, la configuration doit être testée pendant les périodes pendant lesquelles le passage à niveau est prévu pour fonctionner. Un réglage audio acceptable pendant la journée peut ne pas être approprié la nuit, et un réglage adapté à une zone de test calme peut être difficile à entendre dans un environnement industriel bruyant.

Améliorations de l'accessibilité

Lors de la mise à niveau des installations pour piétons malvoyants, les acheteurs doivent évaluer les invites sonores, les indications visuelles, le retour d'activation et l'accessibilité physique du dispositif installé en tant que système complet.

Un signal sonore est une caractéristique utile, mais sa présence à elle seule ne garantit pas la conformité à une norme particulière de signalisation pour piétons accessibles. L'équipe de projet doit vérifier les exigences locales applicables, y compris les modèles sonores, les limites de volume, la position d'installation et la relation entre les indications sonores et les phases des signaux pour piétons.

Les études de cas de projets de FAMA fournissent un point de départ pour comprendre ses travaux d'infrastructure de transport plus larges. Des exemples pertinents incluent le projet de feux de circulation intégrés pour piétons de Chengdu. Les acheteurs doivent examiner la portée documentée de chaque cas avant de le traiter comme la preuve d'un déploiement spécifique d'un bouton-poussoir.

4. Liste de contrôle d'approvisionnement : ce que les acheteurs doivent vérifier avant de commander

Lors de l’évaluation d’un bouton de passage pour piétons à vendre, les équipes d’approvisionnement ne doivent pas comparer que le prix d’achat.

Tout d’abord, confirmez si la détection sans contact et le fonctionnement mécanique sont requis, et déterminez comment chaque mode enregistre une demande de piéton. Deuxièmement, vérifiez l’interface du contrôleur, les spécifications électriques et les exigences de communication du compte à rebours. Troisièmement, évaluez l'indice de protection, la plage de température, la disposition de montage et la protection des câbles par rapport à l'environnement d'installation.

Les exigences de mise en service méritent également une attention particulière. Le KH-AN-FM02 prend en charge Bluetooth, une application mobile et un logiciel informatique pour le débogage. Ces options offrent des méthodes de configuration alternatives, mais les acheteurs doivent confirmer quels paramètres peuvent être ajustés via chaque outil, si des autorisations d'accès sont requises et quelles informations de diagnostic sont disponibles pour le personnel de maintenance.

Pour une maintenance à long terme, demandez de la documentation couvrant le câblage, la configuration, le dépannage, les pièces de rechange et les conditions de garantie. La spécification de durée de vie indiquée est utile à des fins de comparaison technique, mais elle doit être évaluée parallèlement à la base d'essai réelle, aux conditions de fonctionnement et aux dispositions d'assistance du fabricant.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Yangzhou FAMA Intelligent Equipment Co., Ltd. fournit des solutions de transport intelligentes intégrées couvrant le contrôle intelligent des signaux, la sécurité routière et les poteaux intelligents multifonctionnels. Son portefeuille plus large peut être exploré à travers le catalogue de produits FAMA . Pour les projets impliquant à la fois des équipements d'interaction avec les piétons et des infrastructures de contrôle de la signalisation, les acheteurs peuvent évaluer ensemble les produits concernés tout en confirmant individuellement leurs interfaces techniques.

Foire aux questions

Qu'est-ce qu'un bouton poussoir pour passage piéton à induction ?

Il s'agit d'un dispositif de demande pour piétons qui combine une détection sans contact avec un bouton mécanique conventionnel. Le KH-AN-FM02 intègre également un affichage de compte à rebours, un guidage sonore des piétons et des symboles pour piétons dans une seule unité.

Comment fonctionne un bouton de passage piéton sans contact ?

Un piéton active l'interface de détection, qui enregistre une demande de passage pour le système de feux de circulation connecté. Le contrôleur détermine comment cette demande est traitée dans le cadre de sa séquence de signaux programmée. Le principe de détection exact et les performances d'activation doivent être confirmés à partir de la documentation technique et des résultats des tests du fabricant.

Comment choisir un bouton de passage piéton fiable à vendre ?

Comparez les modes de fonctionnement, la compatibilité du contrôleur, l'interface de communication, l'alimentation électrique, l'indice de protection, la plage de température, les spécifications de durée de vie et l'assistance à la mise en service disponible. Vérifiez les exigences par rapport à l’intersection réelle avant de passer une commande.

Comment puis-je confirmer la compatibilité avec un contrôleur de feux de circulation existant ?

Fournissez le fabricant et le modèle du contrôleur au fournisseur, puis vérifiez les interfaces électriques, les paramètres RS-485, les protocoles de communication et le fonctionnement du compte à rebours. Testez l’ensemble de l’agencement avant le déploiement, en particulier lors de l’intégration d’équipements de différents fabricants.

Comment les invites sonores et les affichages de compte à rebours aident-ils différents piétons ?

Les invites sonores fournissent un canal d'information supplémentaire pour les personnes qui ne peuvent pas se fier uniquement aux indications visuelles, tandis que les comptes à rebours et les symboles pour piétons fournissent des informations visuelles. La langue, le contenu vocal et le volume peuvent être configurés pour différentes périodes de fonctionnement. L'aménagement final doit être vérifié par rapport aux normes d'accessibilité locales et aux besoins des utilisateurs prévus.

Conclusion

La sélection d'un bouton-poussoir de passage pour piétons de type induction nécessite un équilibre entre l'interaction de l'utilisateur, l'accessibilité, l'adéquation environnementale et l'intégration du contrôleur de la circulation. Le KH-AN-FM02 combine cinq fonctions d'interface piéton avec une communication RS-485, une sortie sonore configurable, plusieurs options de débogage et un ensemble défini de spécifications électriques et environnementales.

Pour les autorités municipales, les intégrateurs de systèmes et les entrepreneurs en infrastructure, l'étape suivante consiste à faire correspondre ces spécifications au contrôleur existant, aux conditions d'installation et aux exigences locales en matière d'accessibilité. L'examen des détails du produit et de la documentation pertinente du projet peut aider à déterminer si le dispositif répond aux exigences techniques d'un passage à niveau spécifique avant l'achat et le déploiement.
