Comment choisir un feu de circulation pour piétons à faible puissance avec compte à rebours pour un contrôle fiable des intersections

Introduction : Relever les défis pratiques des systèmes de signalisation pour piétons

L'équipement de signalisation pour piétons doit fonctionner de manière constante tout au long des cycles de circulation quotidiens, des conditions extérieures changeantes et de longues périodes d'utilisation continue. Pour les intégrateurs de systèmes de feux de circulation, les autorités municipales chargées de la circulation et les entrepreneurs en infrastructures routières, la sélection d'un feu de passage pour piétons approprié ne se limite pas à comparer le prix d'achat initial. La consommation électrique, la continuité de l'affichage LED, le contrôle du compte à rebours, la compatibilité des contrôleurs et les exigences de maintenance à long terme influencent tous le coût total et les performances d'une installation.

Les équipements de signalisation conventionnels peuvent nécessiter un dépannage supplémentaire lorsque les composants LED tombent en panne, que les contrôleurs existants utilisent des interfaces de fonctionnement différentes ou que les équipes d'installation rencontrent des problèmes de configuration. Ces défis peuvent augmenter le travail de mise en service et compliquer la maintenance sur plusieurs intersections.

Un feu de circulation pour piétons à faible consommation avec compte à rebours répond à plusieurs de ces problèmes grâce à sa conception d'alimentation électrique, sa technologie d'entraînement à courant constant, son circuit LED d'isolation des défauts et ses modes de fonctionnement de compte à rebours adaptables. Cependant, sa valeur pratique dépend de la sélection correcte de l'équipement, de la vérification de la compatibilité et de l'installation conformément aux exigences du système de contrôle du trafic spécifique.

Pour les projets impliquant un panneau lumineux pour passage pour piétons, les acheteurs doivent également faire la distinction entre un signal piéton lumineux actif, un affichage de compte à rebours et un panneau de signalisation passif. Chacun remplit une fonction différente dans l’environnement routier global.

1. Caractéristiques techniques qui prennent en charge un fonctionnement stable et une utilisation efficace de l'énergie

Construction à trois unités et affichage du compte à rebours segmenté

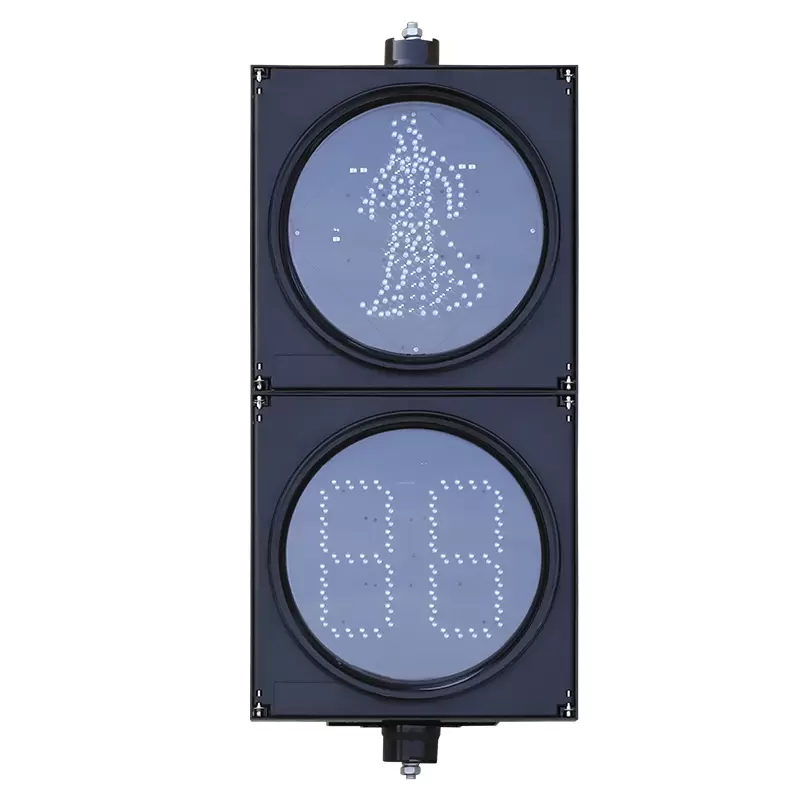

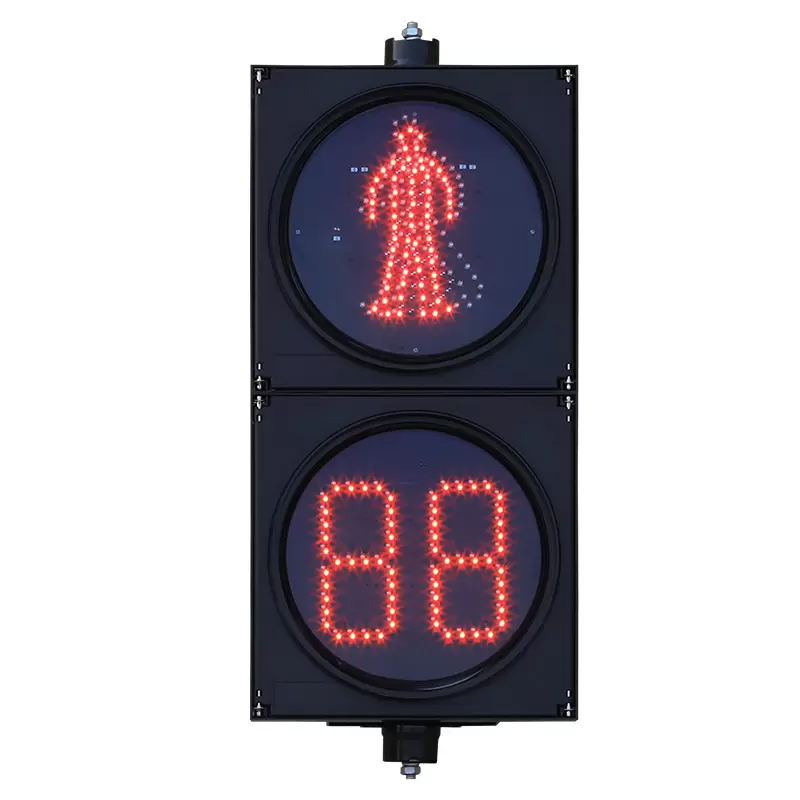

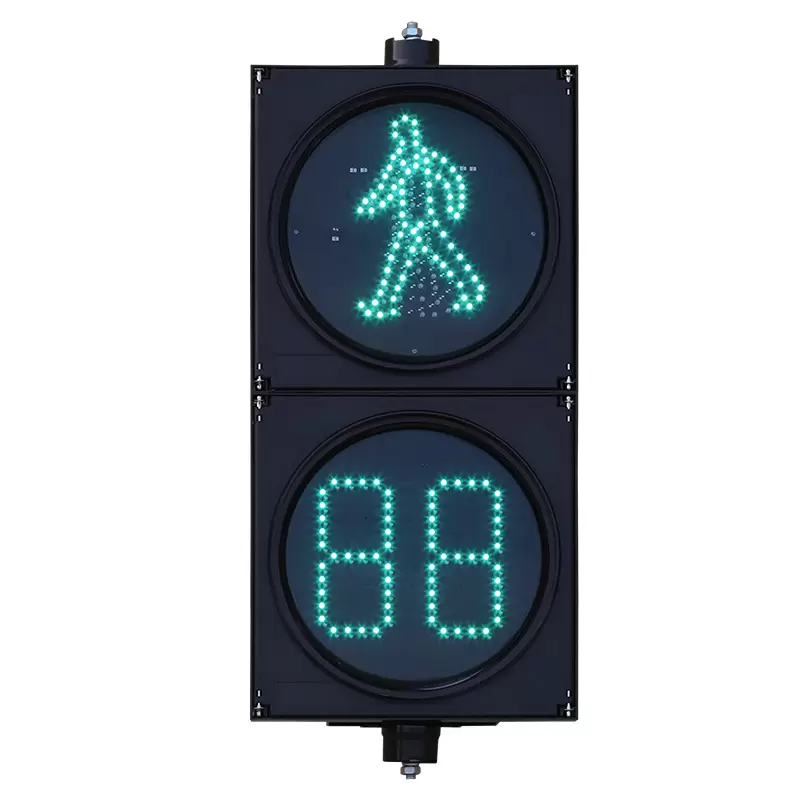

Le feu de circulation pour piétons à faible puissance avec compte à rebours est conçu comme un ensemble de trois unités. Son noyau de lampe se compose du panneau de lampe, de la lentille, de l'alimentation électrique, du bol de la lampe et d'autres composants structurels. L'affichage du compte à rebours utilise des chiffres segmentés pour présenter des informations numériques aux piétons.

Cette configuration regroupe l'affichage des feux et la fonction compte à rebours dans des équipements destinés aux carrefours piétons équipés d'un contrôle des feux tricolores.

Pour les ingénieurs de projet, la première étape de sélection consiste à confirmer la configuration du signal requise, la disposition de l'affichage, les dimensions de montage et l'interface électrique. Ces détails doivent correspondre à la conception de l'intersection et à la logique de fonctionnement du contrôleur plutôt que d'être sélectionnés uniquement en fonction de leur apparence.

Conception de circuits maillés et isolation des défauts des LED

Une caractéristique importante est la conception du circuit maillé utilisé sur la carte de lampe LED. Selon les spécifications du produit, lorsqu'une perle de lampe LED individuelle tombe en panne, le circuit isole automatiquement le point de défaut afin que les perles LED restantes puissent continuer à fonctionner normalement.

Cette conception permet de limiter l'effet d'une défaillance localisée d'un composant sur l'affichage global. Sans isolation efficace des défauts, une LED défaillante ou un défaut électrique affectant une plus grande section de circuit peut provoquer une détérioration plus visible du signal affiché.

Pour les équipes de maintenance municipale gérant plusieurs intersections, limiter la propagation des pannes peut rendre les inspections et le diagnostic des pannes plus faciles à gérer. Cela peut également réduire la nécessité de traiter chaque défaillance individuelle d’une LED comme une défaillance complète de l’affichage.

Néanmoins, l'isolation des défauts ne signifie pas que le signal reste pleinement fonctionnel dans toutes les conditions de défaillance. Le personnel de maintenance doit toujours inspecter l'unité concernée, vérifier le signal affiché et remplacer les composants défectueux conformément aux procédures du fabricant. La conception du circuit doit être comprise comme une mesure de fiabilité et non comme un substitut à une inspection de routine.

Alimentation électrique et facteur de puissance conformes aux normes européennes

Le produit utilise une alimentation électrique de conception indépendante aux normes européennes. Son facteur de puissance spécifié peut atteindre 0,98, ce qui indique que l'alimentation est conçue pour une utilisation efficace de l'énergie électrique.

Le facteur de puissance est le rapport entre la puissance réelle et la puissance apparente. Une valeur plus élevée signifie généralement que moins de puissance apparente est nécessaire pour fournir une quantité donnée de puissance réelle dans des conditions de fonctionnement comparables. Pour les installations contenant de nombreuses unités de signalisation, cette caractéristique peut être pertinente pour la planification du système électrique et la qualité de l'énergie.

Cependant, un facteur de puissance de 0,98 ne signifie pas que le produit consomme 98 % d'électricité en moins. La consommation d'énergie réelle dépend de la puissance de fonctionnement, de la configuration du signal, de la durée de fonctionnement et d'autres caractéristiques électriques. Les acheteurs doivent demander des données mesurées sur la consommation d’énergie lorsqu’ils comparent des produits concurrents.

L'alimentation est également spécifiée avec une distorsion harmonique totale (THD) inférieure à 10 %. La distorsion harmonique décrit dans quelle mesure la forme d'onde électrique s'écarte d'une forme d'onde sinusoïdale idéale. Une distorsion plus faible peut aider à limiter les courants harmoniques introduits dans le système électrique, favorisant ainsi la qualité de l’énergie et réduisant les interférences potentielles avec d’autres équipements.

L'effet pratique dépend de l'installation complète, y compris du réseau d'alimentation et des autres charges connectées. La valeur THD indiquée doit donc être évaluée parallèlement aux conditions de test du fabricant et aux exigences de compatibilité électromagnétique applicables.

Entraînement à courant constant pour un fonctionnement cohérent des LED

Les performances des LED dépendent d'une régulation de courant appropriée. Le produit utilise une technologie d'entraînement à courant constant pour maintenir un courant de fonctionnement stable pour la carte de lampe LED.

Cette approche permet d'éviter que des variations de courant indésirables n'affectent directement le fonctionnement des LED et prend en charge des performances d'affichage constantes. Il vise également à contribuer à une durée de vie plus longue de la lampe et à une réduction des besoins de maintenance.

Pour les équipes d’approvisionnement, la distinction est importante : l’entraînement à courant constant est une caractéristique de conception technique et non une durée de vie garantie. La durée de vie réelle dépend de la qualité des composants, de la température, des conditions électriques, de l'exposition environnementale et des pratiques d'exploitation. Les acheteurs doivent demander des données vérifiées sur la durée de vie si une spécification de projet nécessite une période d'exploitation définie.

Compatibilité électromagnétique et stabilité des intersections

Les carrefours contiennent souvent plusieurs systèmes électriques et électroniques, notamment des contrôleurs de feux de véhicules, des affichages pour piétons, des détecteurs, des équipements de communication et des dispositifs de surveillance. Les interférences électriques peuvent compliquer le fonctionnement des équipements interconnectés.

Le produit est conçu dans un souci de compatibilité électromagnétique, avec un THD déclaré inférieur à 10 %. Ces caractéristiques sont pertinentes pour réduire les perturbations électriques et assurer un fonctionnement stable dans un environnement d'intersection connecté.

Cependant, le THD et la compatibilité électromagnétique sont des mesures différentes. Le THD à lui seul ne garantit pas la conformité à toutes les exigences CEM. Les acheteurs de projets doivent vérifier les résultats des tests d'émission et d'immunité, les déclarations et les normes applicables pour le marché de destination prévu.

2. Contrôle du compte à rebours, compatibilité des contrôleurs et applications sur le terrain

Qu'est-ce qu'un feu de circulation pour piétons à faible puissance avec compte à rebours ?

Un feu de circulation pour piétons à faible puissance avec compte à rebours combine un affichage de signal pour piétons avec une fonction de compte à rebours numérique. Le signal communique la phase piéton, tandis que l'affichage à chiffres segmentés fournit des informations de synchronisation associées à cette phase.

Pour les intersections urbaines, ces informations peuvent aider les piétons à comprendre le déroulement d'une phase de franchissement contrôlé. Le compte à rebours doit cependant suivre la logique de fonctionnement réelle du contrôleur de la circulation. Il ne faut jamais supposer qu’un affichage numérique fournit une synchronisation précise indépendamment du système de contrôle des signaux.

Comment fonctionne un compte à rebours pour un feu de passage pour piétons ?

L'affichage du compte à rebours fonctionne en coordination avec le dispositif de contrôle des feux de circulation de l'intersection. Le produit prend en charge trois modes de fonctionnement adaptatifs : le mode de communication, le mode de déclenchement et le mode d'apprentissage.

• Mode de communication : Destiné aux installations où l'unité de compte à rebours échange des informations pertinentes avec un contrôleur compatible. L'interface et le protocole spécifiques doivent être confirmés.

• Mode de déclenchement : destiné aux systèmes dans lesquels des signaux de déclenchement externes prennent en charge le fonctionnement du compte à rebours. Les caractéristiques du signal de déclenchement et la logique de synchronisation doivent correspondre à l'installation.

• Mode d'apprentissage : destiné à prendre en charge le fonctionnement du compte à rebours en apprenant le comportement de synchronisation du signal pertinent. Son adéquation dépend du comportement de sortie du contrôleur et des exigences de mise en œuvre du fabricant.

Ces modes offrent une flexibilité lors de l’intégration d’équipements dans différents environnements de contrôle du trafic. Ils n'établissent pas une compatibilité universelle avec chaque contrôleur et ne garantissent pas que toutes les configurations de synchronisation fonctionneront de manière identique.

Le fabricant déclare que le compte à rebours intégré est compatible avec plus de 99 % des principaux contrôleurs de feux de circulation nationaux et internationaux. Il s'agit d'une déclaration de compatibilité du produit et non d'une garantie pour chaque modèle de contrôleur, version de micrologiciel ou protocole de communication. Les acheteurs doivent confirmer le modèle exact du contrôleur, l'interface, la sortie du signal et le mode de fonctionnement avant de commander.

Comment choisir un panneau lumineux pour passage pour piétons compatible ?

Le terme panneau lumineux de passage pour piétons peut faire référence au sens large à un équipement de signalisation de passage pour piétons, mais un signal actif et un panneau routier passif ne sont pas interchangeables. Un signal piéton lumineux communique une phase de circulation contrôlée ; un affichage de compte à rebours communique des informations de synchronisation ; un panneau passif fournit des instructions visuelles ou des avertissements sans afficher activement une phase de signal changeante.

Lors de la sélection de l'équipement, les acheteurs doivent vérifier :

• Configuration de l'affichage : affichage de symboles ou numériques, disposition des lentilles, exigences de visibilité et indications de signal requises.

• Exigences électriques : tension d'alimentation nominale, consommation électrique, câblage, mise à la terre et détails de connexion.

• Interface de contrôle : protocole de communication, entrée de déclenchement, comportement en mode d'apprentissage et compatibilité du contrôleur.

• Environnement d'installation : disposition de montage, exposition à la pluie, à la poussière, au soleil, aux variations de température et accès pour la maintenance.

• Normes applicables : exigences régissant les couleurs des signaux, les performances optiques, la sécurité électrique, la CEM, l'installation et la synchronisation des signaux pour piétons dans la juridiction de destination.

Pour une nouvelle intersection, ces exigences doivent être établies lors de la conception du système. Pour une mise à niveau d'une intersection existante, les ingénieurs doivent documenter le contrôleur et le câblage installés avant de sélectionner une unité de signalisation de remplacement.

Application du produit à différents projets routiers

Lors de la rénovation d'une intersection urbaine, la principale préoccupation est souvent l'intégration avec l'équipement de contrôle existant. La confirmation du modèle de contrôleur et du mode de fonctionnement avant la livraison peut contribuer à réduire les travaux de configuration sur site évitables.

Pour les nouvelles installations de passages pour piétons, les équipes de projet peuvent définir ensemble l'affichage du signal, la disposition de montage, l'alimentation électrique et l'interface du contrôleur. Cela permet à la sélection de l'équipement de suivre la conception de l'intersection plutôt que de forcer le système à s'adapter à un composant inapproprié.

Pour les mises à niveau des systèmes de signalisation existants, les principales considérations incluent la compatibilité du câblage, la synchronisation du compte à rebours, les procédures de mise en service et l'accès aux pièces de rechange. Les tests sur le terrain doivent vérifier que le compte à rebours affiché suit la séquence de signaux approuvée avant que l'intersection ne revienne au fonctionnement normal.

Dans les trois scénarios, les affichages du compte à rebours doivent être configurés et testés conformément au plan de synchronisation approuvé par l'autorité chargée de la circulation et aux exigences locales applicables.

3. Considérations d'approvisionnement pour la valeur du projet à long terme

Le devis initial le plus bas ne représente pas nécessairement le coût total de possession le plus bas. Les équipes d'approvisionnement doivent évaluer les spécifications complètes de l'équipement et le travail requis pour installer, mettre en service, inspecter et entretenir le signal.

L’affichage et les spécifications électriques doivent d’abord être confirmés. Les acheteurs ont besoin de la configuration du signal, des dimensions, de la tension nominale, de la consommation électrique et des exigences de protection de l'environnement appropriées pour le site prévu. Lorsque les spécifications du projet imposent des exigences optiques ou CEM définies, des documents de test à l'appui doivent être demandés.

L'intégration des contrôleurs est tout aussi importante. Bien que le produit soit censé prendre en charge plus de 99 % des contrôleurs nationaux et internationaux traditionnels, la compatibilité doit être confirmée par rapport au modèle et au protocole réels du contrôleur. Pour les projets impliquant plusieurs intersections ou plusieurs marques de contrôleurs, des tests représentatifs peuvent aider à identifier les différences d'interface avant le déploiement complet.

La mise en service et la maintenance doivent également être incluses dans l’examen du devis. Demandez si des schémas de câblage, des instructions de configuration, des conseils de dépannage et des composants de remplacement sont disponibles. Un circuit LED d'isolation des défauts peut aider à contenir certaines pannes de composants, tandis qu'une conception de variateur appropriée permet un fonctionnement stable ; ni l’un ni l’autre ne supprime le besoin de planification d’inspection et de maintenance.

Enfin, les exigences de personnalisation, de quantité commandée et de mise en service peuvent affecter le coût global du projet. Les écrans non standard, les dispositions de montage spéciales, les adaptations d'interface, les exigences de documentation et les tests sur site peuvent nécessiter une ingénierie ou une main d'œuvre supplémentaire. Les acheteurs doivent demander un devis détaillé qui distingue l'équipement standard des services de personnalisation, d'accessoires, de tests et d'installation.

Travailler avec FAMA sur des projets de signalisation piétonne

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) fournit des solutions de transport intelligentes intégrées couvrant le contrôle intelligent des signaux, la sécurité routière intelligente et les poteaux intelligents multifonctionnels 5G, ainsi que des services tels que l'optimisation de la synchronisation des feux de circulation, l'exploitation et la maintenance, ainsi que le support associé.

Pour les acheteurs évaluant un feu de circulation pour piétons à faible consommation avec compte à rebours ou un panneau lumineux pour passage pour piétons, l'étape suivante consiste à faire correspondre les spécifications du produit au système de contrôle du projet, aux exigences électriques et aux règles de circulation applicables.

Explorez la gamme de produits FAMA pour examiner les équipements disponibles et les exemples de projets afin d'obtenir un contexte plus approfondi lors de l'évaluation des solutions potentielles. Pour un devis spécifique au projet, fournissez le modèle de contrôleur, la configuration d'affichage requise, l'environnement d'exploitation, la quantité et le marché de destination afin que les exigences de compatibilité et de spécifications puissent être examinées avant l'achat.
