Comment choisir un contrôleur de circulation pour passages pour piétons : modèles à 5 canaux ou à 12 canaux et facteurs clés pour les fabricants de contrôleurs de feux de circulation

Introduction : Pourquoi le contrôle des passages pour piétons nécessite la bonne configuration

Les projets de passages pour piétons impliquent souvent plus que la simple commutation d'un signal entre le rouge et le vert. Un contrôleur doit suivre la séquence de signaux prévue, s'adapter au tracé de la route, gérer les demandes des piétons si nécessaire et fonctionner de manière cohérente avec le système de contrôle de la circulation au sens large. Lorsqu'un projet utilise un mode de contrôle qui ne correspond pas à ses exigences, les ingénieurs peuvent être confrontés à un travail de configuration supplémentaire, à des difficultés d'intégration ou à des limitations lors des opérations futures.

Ces défis deviennent particulièrement importants dans les rues à sens unique, aux carrefours avec refuge central et aux endroits où les mouvements des piétons doivent être coordonnés avec la circulation des véhicules. Un arrangement de base à heure fixe peut convenir à une traversée simple, tandis qu'un site plus complexe peut nécessiter plusieurs étapes de traversée, une opération programmée, une connectivité réseau ou des commandes à distance.

Pour les entrepreneurs, les intégrateurs de systèmes et les équipes d’approvisionnement du secteur public, sélectionner un contrôleur de passage pour piétons implique donc bien plus que comparer les prix des produits. La capacité des canaux, la configuration des phases, les modes de contrôle disponibles, la mise en service sur le terrain et la compatibilité avec l'infrastructure existante doivent tous être évalués.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) fournit des solutions de transport intelligentes couvrant le contrôle des signaux, la sécurité routière et les poteaux intelligents multifonctionnels. Son contrôleur de passage pour piétons est disponible en configurations à 5 et 12 canaux, offrant aux équipes de projet deux options pour différentes exigences de contrôle. Le choix approprié dépend de la logique de croisement envisagée et des spécifications vérifiées du projet plutôt que du seul nombre de canaux. Voir le contrôleur de passage pour piétons de FAMA .

1. Comprendre les configurations du contrôleur de circulation pour les passages pour piétons

Passage pour piétons à une étape ou à deux étapes

Un passage pour piétons à une étape permet aux piétons de traverser la route désignée en une seule étape de passage prévue. Le contrôleur doit coordonner l’indication des piétons avec les mouvements de véhicules applicables et le plan de synchronisation des signaux approuvé. Cet agencement est généralement plus facile à configurer lorsque le tracé de la route et les exigences en matière de signalisation sont relativement simples.

Un passage à niveau en deux étapes divise le parcours piéton en étapes distinctes. Sur un site adapté, un refuge central peut permettre aux piétons de traverser un tronçon de route, d'attendre, puis de traverser le tronçon suivant lorsque le signal correspondant le permet. Cette disposition introduit des considérations de contrôle supplémentaires, notamment la relation entre les scènes, l'emplacement des zones d'attente pour piétons et la coordination des indications des véhicules et des piétons.

Le contrôleur doit mettre en œuvre la conception approuvée, mais l'aménagement physique du passage à niveau et le plan d'ingénierie de la circulation déterminent le fonctionnement des étapes. Une configuration en deux étapes n'est pas automatiquement appropriée simplement parce qu'une route est large ou qu'un contrôleur dispose de plus de canaux de sortie.

Les ingénieurs doivent évaluer la distance de passage, la demande des piétons, les mouvements de virage des véhicules, la capacité du refuge, la visibilité et les réglementations locales applicables avant de finaliser la séquence de contrôle. Les temps de passage des piétons et les intervalles entre les greens doivent respecter la conception technique et les exigences réglementaires du projet.

Comparaison des modèles à 5 et 12 canaux

Le contrôleur de trafic pour passages pour piétons de FAMA propose deux configurations avec des applications prévues différentes. La principale distinction réside dans la combinaison de la capacité de sortie et des fonctions de contrôle prises en charge.

Le modèle à 5 canaux : pour des traversées simples en un seul étage

Le modèle à 5 canaux est destiné aux applications de passage pour piétons à un seul étage, en particulier lorsque le dispositif de commande est relativement simple. Sa configuration plus ciblée peut convenir à un passage à sens unique qui ne nécessite pas la fonctionnalité supplémentaire du modèle à 12 canaux.

Pour les équipes d'approvisionnement, la question clé est de savoir si les cinq sorties de signal et la configuration de phase documentée peuvent s'adapter à chaque groupe de signaux requis et à la séquence de fonctionnement prévue. Le nombre de canaux doit être comparé au programme complet de signalisation plutôt que traité comme une mesure directe du nombre de routes ou de mouvements de piétons pouvant être contrôlés.

Une configuration plus simple peut réduire les fonctionnalités inutiles et simplifier le déploiement. Cependant, son adéquation dépend toujours des charges de signaux réelles, des exigences d'entrée, des interfaces électriques et de la logique de contrôle spécifique au projet.

Le modèle 12 canaux : pour des besoins de croisement plus complexes

Le modèle à 12 canaux est conçu pour prendre en charge les passages pour piétons en deux étapes et offre des options de contrôle supplémentaires, notamment le fonctionnement en réseau, la planification basée sur le temps, les signaux jaunes clignotants, le passage déclenché par les piétons et l'exécution de commandes à distance.

Ces capacités sont pertinentes lorsqu'un projet nécessite différentes modalités d'exploitation à différents moments, des demandes de piétons pour influencer la séquence de contrôle ou une interaction à distance avec un système de gestion du trafic plus large.

Par exemple, un passage à niveau à proximité d'une installation publique peut utiliser des dispositifs de contrôle programmés pendant différentes périodes d'exploitation. Un mode activé par les piétons peut être approprié lorsque les demandes doivent être enregistrées au lieu d'exécuter une séquence de passage identique en continu. La connectivité réseau peut également être utile lorsque les opérateurs autorisés doivent émettre des commandes à distance.

Toutefois, ces fonctions ne doivent pas être interprétées comme une preuve que toutes les plateformes de gestion existantes sont compatibles. L'interface de communication, les définitions de commandes, les exigences réseau et les autorisations de contrôle doivent être confirmées avant l'achat.

La comparaison suivante résume les applications envisagées :

Les configurations de sortie et de phase sont des caractéristiques du produit et non des garanties d'adéquation à chaque intersection. La documentation technique du fabricant doit être vérifiée par rapport au plan de signalisation final avant de passer une commande. Spécifications du produit FAMA .

Comment les acheteurs doivent-ils sélectionner le bon modèle ?

Commencez par la conception du croisement, pas par le catalogue de produits.

Pour un passage à niveau simple à sens unique, le modèle à 5 canaux peut être un candidat pratique si les groupes de signaux et la séquence de fonctionnement correspondent à ses capacités documentées. Lorsque la conception nécessite une logique de passage à niveau en deux étapes, un contrôle programmé, des demandes de piétons ou des commandes à distance, le modèle à 12 canaux mérite une évaluation plus approfondie.

L'examen technique devrait établir si un refuge central est présent, combien de groupes de signaux doivent être contrôlés, si les demandes des piétons sont nécessaires et comment le contrôleur interagit avec les signaux des véhicules. L'examen devrait également tenir compte de la demande attendue des piétons et de la nécessité de modifier la stratégie opérationnelle en fonction de l'heure de la journée.

Plus important encore, les canaux de sortie supplémentaires ne fournissent pas automatiquement des fonctions de sécurité supplémentaires ni ne garantissent une coordination correcte des phases. La conception complète doit tenir compte de l’ordre des signaux, de la prévention des conflits, du dégagement des piétons et des exigences de la juridiction concernée.

2. Intégration du système, mise en service sur le terrain et maintenance

Pourquoi la configuration sur site est importante

Un contrôleur peut répondre aux exigences fonctionnelles de base sur papier et nécessiter néanmoins un travail de mise en service important si ses interfaces ou ses paramètres ne correspondent pas à l'équipement installé.

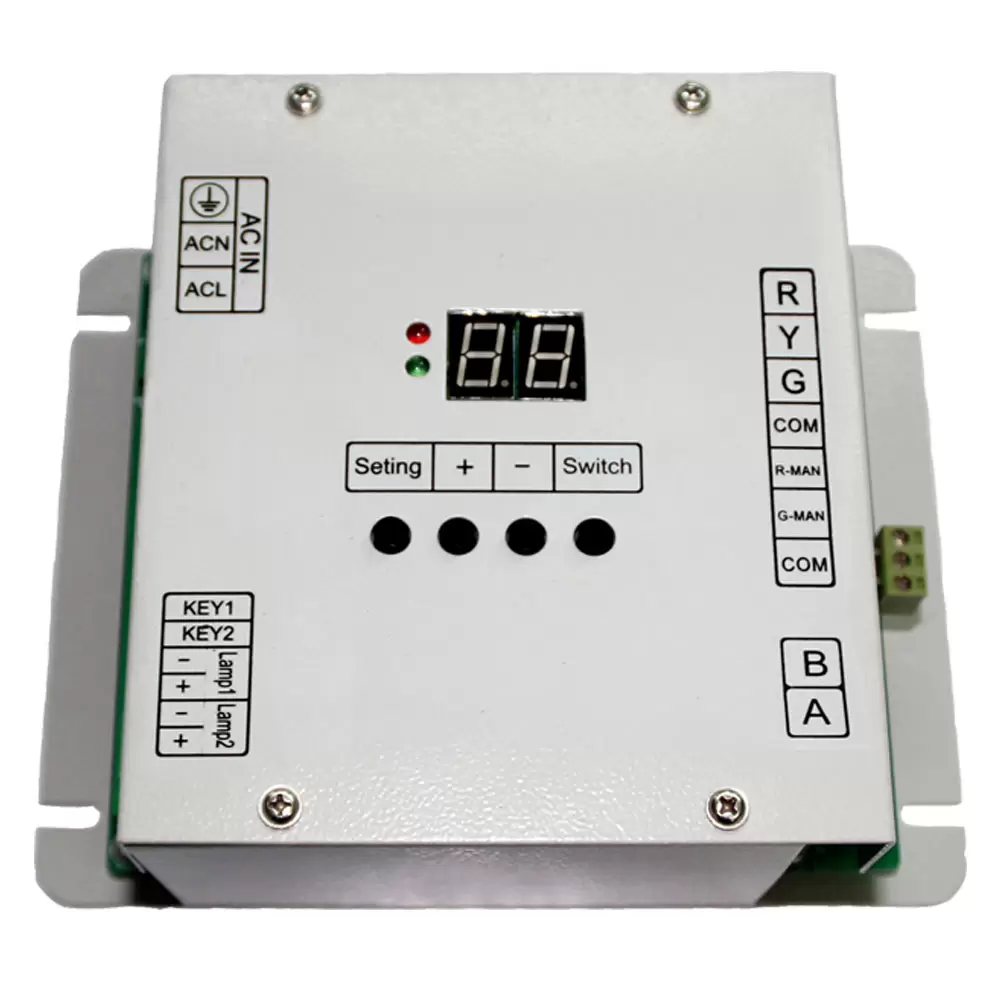

Le contrôleur de passage pour piétons de FAMA intègre un panneau de commande intégré pour la configuration et le débogage sur site sans nécessiter d'outils externes pour ces tâches. Cela peut rendre les réglages de routine des paramètres plus pratiques pour le personnel de maintenance, sous réserve des fonctions disponibles sur le modèle sélectionné.

Lors de la mise en service, les techniciens doivent vérifier la séquence de phases configurée, les affectations de sortie de signal, les entrées de demande piéton le cas échéant et les transitions entre les étapes de fonctionnement. Les tests devraient également déterminer si les indications réelles des signaux correspondent au plan de synchronisation approuvé.

Le panneau de commande n'élimine pas le besoin de personnel qualifié, de paramètres de configuration documentés ou de procédures de test appropriées. Les modifications apportées à un système de contrôle de la circulation en direct doivent suivre les procédures de l'autorité responsable.

Mise en réseau et contrôle à distance dans des applications pratiques

Pour les projets utilisant le modèle à 12 canaux, les capacités de mise en réseau et de commande à distance peuvent prendre en charge un fonctionnement centralisé lorsque l'infrastructure environnante est compatible.

Avant le déploiement, les intégrateurs doivent confirmer les interfaces de communication disponibles, l'architecture réseau, les commandes prises en charge, les autorisations d'accès et le comportement en cas de perte de communication. Ils devraient également établir si le système de contrôle existant peut échanger les informations requises par le projet.

Une connexion réseau à elle seule n’établit pas l’interopérabilité. Deux appareils peuvent avoir des interfaces de communication physiques mais utiliser des structures de message ou des conventions de contrôle différentes. La compatibilité doit être démontrée par la documentation et les tests d'intégration.

L’équipe du projet doit également faire la distinction entre l’exécution de commandes à distance et le contrôle local autonome. Le comportement requis lorsque la communication est interrompue, qu'une commande est rejetée ou qu'un composant du système tombe en panne doit être défini et testé plutôt que supposé.

Contrôles de pré-installation et d'acceptation

Avant l'installation, les acheteurs et les entrepreneurs doivent vérifier les exigences d'alimentation du contrôleur, la configuration de sortie, les limites de charge électrique, les interfaces de communication, les dimensions du boîtier, les normes environnementales et les normes applicables.

Le plan de signalisation doit ensuite être vérifié par rapport à la configuration du contrôleur. Les tests sur le terrain doivent couvrir les transitions normales des signaux, l'enregistrement des demandes des piétons, les changements d'étape, le fonctionnement programmé le cas échéant et les commandes à distance lorsqu'elles sont prises en charge.

L'équipe doit également vérifier la réponse prescrite aux conditions anormales, y compris la perte de communication et les pannes d'équipement pertinentes. Ces tests doivent respecter la conception approuvée et les exigences locales en matière de contrôle de la circulation.

Pour la planification de la maintenance, une documentation utile comprend les réglages finaux des paramètres, les schémas de câblage, les spécifications d'interface, les enregistrements de mise en service, les instructions de dépannage et les procédures de restauration d'une configuration approuvée. Ces enregistrements aident les techniciens à faire la distinction entre un problème de configuration, un problème de câblage sur site et un défaut de composant.

3. Considérations d'achat pour les fabricants de contrôleurs de feux de circulation

Qu’est-ce qui affecte les prix des contrôleurs de la circulation pour les passages pour piétons ?

Il n’existe pas de prix universel fiable pour un contrôleur de passage pour piétons sans définir la configuration requise. Les acheteurs doivent demander des devis basés sur une portée technique convenue.

Les principaux facteurs de coût incluent le nombre de sorties de signal, la configuration des phases, les modes de contrôle pris en charge, les interfaces de communication et toute personnalisation spécifique au projet. Des coûts supplémentaires peuvent résulter des exigences en matière d'armoire, des travaux d'installation, de l'intégration avec l'équipement existant, de la mise en service, des tests, de la formation et de l'assistance technique continue.

La quantité commandée, les exigences de livraison, les dispositions relatives aux pièces de rechange et les exigences en matière de documentation peuvent également affecter le devis commercial. Ces facteurs doivent être détaillés dans la mesure du possible afin que les équipes d'approvisionnement puissent comparer des configurations équivalentes plutôt que des prix pour des produits dotés de capacités différentes.

Un contrôleur en réseau vaut-il l’investissement supplémentaire ?

Un contrôleur de base peut suffire lorsque le passage à niveau présente une séquence de signaux simple et ne nécessite pas de fonctionnement en réseau ou de modes de contrôle avancés. Dans de tels cas, l’achat de fonctions inutiles peut ajouter de la complexité sans répondre à une exigence réelle du projet.

Un contrôleur en réseau peut être plus approprié lorsque le plan d'exploitation nécessite des modifications programmées, un contrôle initié par les piétons, des commandes à distance ou une intégration avec un système de gestion compatible. Sa valeur dépend de la manière dont ces fonctions seront utilisées et de la capacité de l'infrastructure existante à les prendre en charge.

Le coût total de possession doit inclure l'installation et la mise en service, la vérification de la compatibilité, la formation à la maintenance, les pièces de rechange, l'intégration du logiciel ou du système, le cas échéant, et les modifications futures du plan de contrôle du trafic. Un prix d’achat initial inférieur ne se traduit pas nécessairement par un coût global du projet inférieur si des travaux d’intégration supplémentaires sont nécessaires.

Que doivent vérifier les acheteurs lors de l’évaluation des fabricants de contrôleurs de feux de circulation ?

Un fabricant compétent doit être en mesure d'expliquer comment la configuration de son produit correspond au plan de signalisation réel de l'acheteur. Les équipes d'approvisionnement doivent demander des spécifications techniques spécifiques au modèle, une documentation sur le câblage et l'interface, les modes de fonctionnement pris en charge, les enregistrements de tests et des preuves de conformité aux normes applicables au projet.

Les fabricants doivent également clarifier les limites de chaque modèle, le processus de mise en service sur le terrain, la disponibilité d'une assistance au dépannage et les dispositions relatives aux pièces de rechange et à l'assistance technique.

Pour les projets internationaux, les conventions régionales sur les feux de circulation et les exigences d'approbation locales sont particulièrement importantes. Les acheteurs ne doivent pas supposer qu’un contrôleur adapté à une juridiction peut être déployé sans modification dans une autre.

FAMA propose une gamme plus large d'équipements de contrôle des feux de circulation et de produits de signalisation pour piétons. Les acheteurs peuvent consulter le catalogue de produits FAMA pour évaluer les équipements associés et explorer le portefeuille de projets FAMA pour des exemples d'applications d'infrastructure de trafic. Les exemples de projets peuvent fournir un contexte utile, mais ils ne doivent pas être considérés comme une preuve qu'une configuration de contrôleur particulière répond aux exigences d'un nouveau projet.

Foire aux questions

Un contrôleur à 5 canaux peut-il gérer chaque passage pour piétons à un étage ?

Le modèle à 5 canaux est destiné aux applications à un seul étage, mais son adéquation dépend des sorties de signal requises, de la disposition des phases, des charges électriques et de la logique de contrôle. Le calendrier des signaux du projet doit être vérifié par rapport aux spécifications du fabricant.

Un contrôleur à 12 canaux rend-il automatiquement un passage à niveau plus sûr ?

Non. Ses canaux et options de contrôle supplémentaires peuvent répondre à des exigences plus variées, mais la sécurité dépend de la conception du passage à niveau, de la synchronisation des signaux approuvée, de l'installation correcte, de la configuration appropriée et du fonctionnement vérifié.

Un contrôleur de passage pour piétons peut-il être intégré dans un système de gestion du trafic existant ?

Potentiellement, à condition que les interfaces du contrôleur, le comportement de communication, les commandes prises en charge et la logique de contrôle soient compatibles avec le système existant. Ces détails doivent être confirmés et testés avant le déploiement.

Quelles informations les acheteurs doivent-ils fournir lors d’une demande de devis ?

Fournissez le tracé de la route, les exigences de passage à niveau en une ou deux étapes, le groupe de signaux et le calendrier des phases, les exigences en matière de boutons pour piétons, les modes de fonctionnement prévus, les exigences de communication et de réseau, les normes locales, les conditions d'installation et la quantité commandée. Ces informations permettent au fabricant d'évaluer la configuration requise et de préparer un devis plus significatif.

Conclusion

La sélection d'un contrôleur de la circulation des passages pour piétons nécessite une compréhension claire de la géométrie du passage à niveau, de la séquence des signaux, de la capacité de sortie, des modes de contrôle, des exigences d'intégration et des modalités de maintenance. Le modèle à 5 canaux est destiné aux passages à niveau simples à un seul étage, tandis que le modèle à 12 canaux prend en charge les applications à deux étages et des fonctions supplémentaires telles que la mise en réseau, le fonctionnement programmé, l'activation des piétons, les signaux jaunes clignotants et les commandes à distance.

Pour les entrepreneurs, les intégrateurs de systèmes, les distributeurs et les équipes chargées des achats gouvernementaux, l'approche la plus efficace consiste à définir les exigences techniques avant de comparer les produits ou les prix. Demandez une documentation spécifique au modèle, vérifiez les interfaces et la logique de fonctionnement, et confirmez la conformité aux exigences locales applicables.

En faisant correspondre la configuration du contrôleur à la conception de passage approuvée et aux besoins opérationnels du projet, les acheteurs peuvent faire une sélection d'équipement plus éclairée et réduire les difficultés d'intégration et de maintenance évitables. Contactez FAMA pour discuter de la configuration du signal requise, des fonctions de contrôle disponibles, de la documentation technique et des exigences de compatibilité spécifiques au projet avant de finaliser l'achat.
