Panneau d'arrêt lumineux solaire et petit panneau lumineux interne : comment choisir la bonne solution pour les projets de sécurité routière

Introduction

Les panneaux de signalisation doivent être reconnus suffisamment rapidement pour que les conducteurs puissent réagir en toute sécurité. Cependant, les panneaux réfléchissants conventionnels dépendent de la lumière extérieure, généralement les phares du véhicule, pour renvoyer la lumière vers le conducteur. Leur visibilité pratique peut être affectée par l'alignement des phares, l'angle de vision, l'éclairage environnant, la pluie, le brouillard et l'état de la surface réfléchissante. Sur les routes avec un éclairage public limité ou des lignes de visibilité restreintes, ces facteurs font de la visibilité des panneaux un élément important de la conception du projet.

L'installation d'un éclairage dédié peut résoudre certaines de ces limitations, mais un éclairage externe conventionnel peut introduire des travaux d'installation supplémentaires, un éclairage inégal et des exigences de maintenance. Un système solaire de panneau d'arrêt éclairé offre une autre approche en combinant l'énergie solaire avec une source de lumière active, réduisant potentiellement la dépendance aux connexions au réseau où la lumière du soleil et le stockage d'énergie appropriés sont disponibles. Un petit panneau lumineux de l'intérieur, quant à lui, utilise une structure d'éclairage intégrée pour éclairer la face du panneau plutôt que de s'appuyer exclusivement sur les faisceaux de phares réfléchis.

Pour les entrepreneurs routiers, les équipes d’achat municipales, les distributeurs d’équipements de circulation et les concepteurs d’autoroutes, la décision ne doit pas reposer uniquement sur des allégations de luminosité. La fiabilité de l'alimentation électrique, l'uniformité optique, la durabilité structurelle, les fonctions de contrôle, les réglementations de circulation applicables et la maintenance à long terme doivent tous être évalués par rapport à l'environnement d'installation.

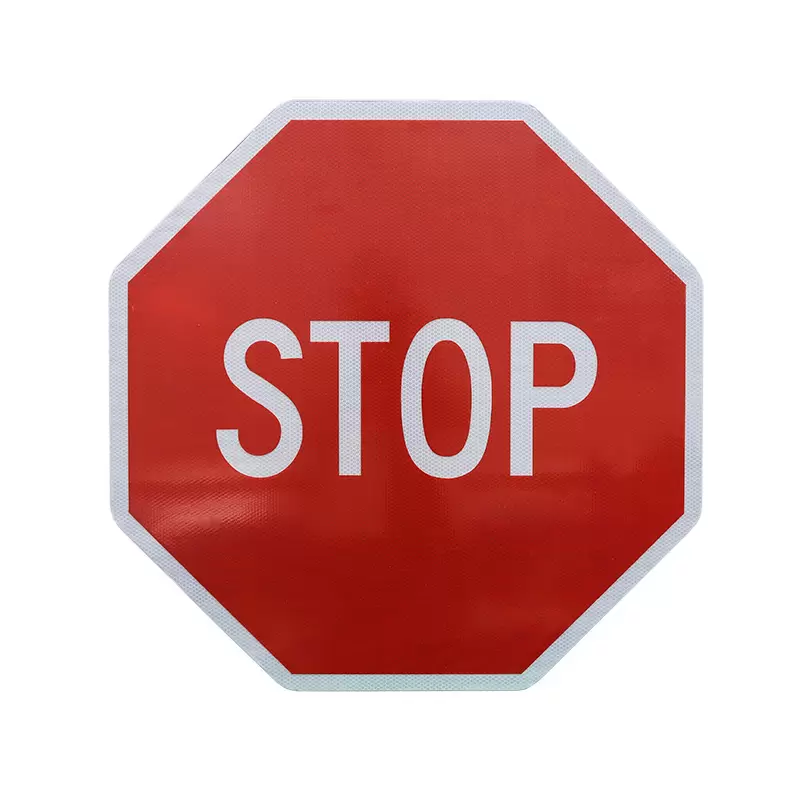

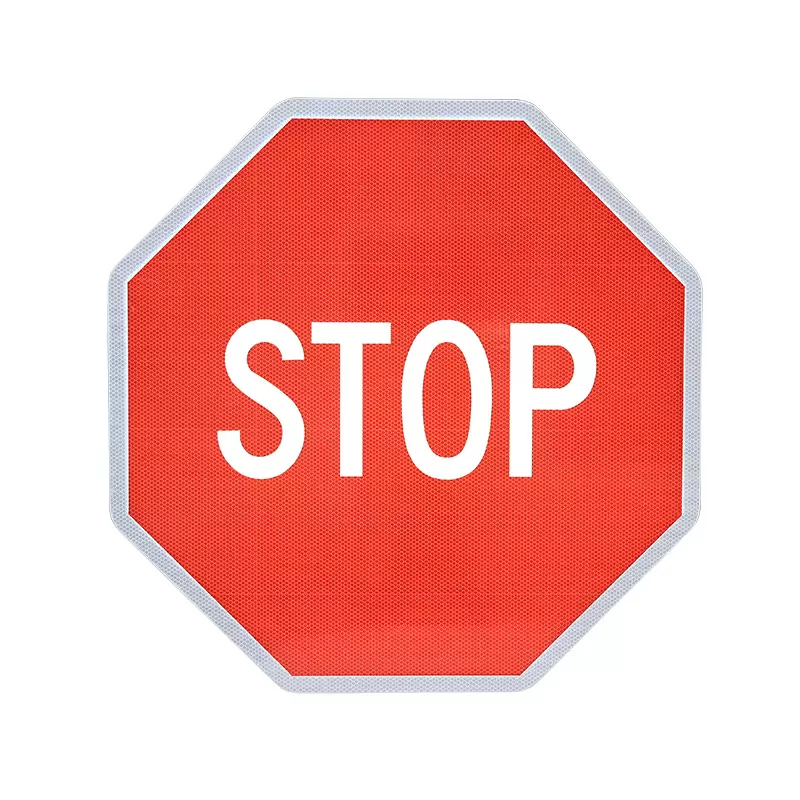

1. Panneau d'arrêt lumineux solaire : conception de l'alimentation, modes de fonctionnement et critères de sélection

Un panneau d'arrêt lumineux à énergie solaire combine un panneau photovoltaïque, un système de stockage d'énergie, un éclairage LED et un contrôleur. Pendant la journée, le panneau génère de l’électricité pour alimenter le système et charger la batterie. À la tombée de la nuit, l’énergie stockée alimente l’éclairage selon le mode de fonctionnement sélectionné. Les feuilles réfléchissantes peuvent fournir une fonction optique supplémentaire lorsqu'elles sont éclairées par les phares du véhicule, selon la conception du panneau.

Ces composants doivent être dimensionnés comme un système. La puissance des panneaux solaires ne permet pas à elle seule de déterminer si un panneau peut fonctionner de manière fiable pendant la nuit ou pendant plusieurs jours nuageux. La conception dépend également de la consommation d’énergie quotidienne, de la lumière solaire disponible, de la capacité de la batterie, de l’efficacité de la charge, de la température et du programme d’éclairage requis.

Avant de spécifier une solution solaire pour panneau d'arrêt lumineux, les équipes de projet doivent vérifier les points suivants :

• Sortie du panneau solaire : confirmez la puissance nominale et évaluez l'exposition solaire, l'ombrage, l'orientation et les variations saisonnières attendues sur le site d'installation.

• Capacité de la batterie : vérifiez la capacité de stockage utilisable, les exigences de charge, les limites de fonctionnement et l'autonomie documentée par le fabricant dans des conditions définies.

• Consommation d'énergie des LED : établissez la consommation de charge réelle pour les modes d'éclairage continu et clignotant.

• Configuration du contrôle : confirmez si la détection de la lumière ambiante, le fonctionnement programmé, la gradation ou le déclenchement externe sont pris en charge par le modèle sélectionné.

• Performances optiques : demandez des résultats de tests pertinents de luminance, de rétroréflectivité, d'angle de vision et de distance de reconnaissance plutôt que de vous fier à des descriptions générales de haute visibilité.

L'énergie solaire peut être particulièrement utile sur les routes rurales, les carrefours éloignés, les sites temporaires de gestion du trafic et les endroits où le creusement de tranchées ou l'extension du réseau électrique nécessiteraient des travaux supplémentaires substantiels. Cependant, les endroits ombragés, l'ensoleillement hivernal limité et les périodes prolongées de mauvais temps peuvent nécessiter un système de stockage d'énergie plus important, un programme de fonctionnement différent ou une alternative alimentée par le secteur.

Lorsqu'une connexion stable au réseau est déjà disponible, l'alimentation secteur peut simplifier l'approvisionnement en énergie et éviter une certaine maintenance liée à la batterie. Le compromis réside dans le coût de l’installation électrique et la nécessité d’entretenir l’infrastructure d’approvisionnement. Un produit à double alimentation peut offrir de la flexibilité, mais les acheteurs doivent confirmer si l'énergie solaire et l'alimentation secteur fonctionnent indépendamment, servent d'alternatives ou fournissent un arrangement de secours défini.

Le mode d'éclairage est une autre décision importante. L'éclairage continu fournit une référence visuelle persistante, tandis que le clignotement intermittent programmable peut attirer l'attention lorsqu'un avertissement nécessite une plus grande attention. Le clignotement n'est pas automatiquement le meilleur choix : son utilisation, sa fréquence, sa couleur et son timing doivent être conformes aux exigences des autorités routières compétentes. Pour un panneau d'arrêt, la conception lumineuse doit préserver la forme, le message et la signification réglementaire requis du panneau.

Dans les rues urbaines, un panneau alimenté sur secteur peut s'avérer pratique là où l'infrastructure électrique est accessible. Sur les autoroutes et les routes rurales, l’énergie solaire peut réduire la dépendance aux connexions au réseau. Aux sorties de stationnement, aux routes d'accès industrielles ou aux endroits où les véhicules bougent de manière inhabituelle, des fonctions d'avertissement supplémentaires peuvent être appropriées si elles sont prises en charge par le produit et autorisées par les réglementations locales.

2. Petite enseigne lumineuse intérieure : structure optique et durabilité extérieure

Une petite enseigne lumineuse intérieure diffère d’une enseigne réfléchissante conventionnelle car sa source lumineuse est intégrée à la structure de l’enseigne. Au lieu de s'appuyer exclusivement sur les phares du véhicule, il utilise des LED intégrées pour éclairer la face du panneau.

Les informations produit publiées par FAMA décrivent un cadre en alliage d'aluminium intégralement formé, un éclairage de bord intégré et une plaque de guidage de lumière conçue pour répartir la lumière sur le panneau. L'épaisseur du cadre indiquée ne dépasse pas 12 mm et le produit prend en charge l'alimentation solaire ou secteur, l'éclairage continu et le clignotement intermittent programmable. La détection radar peut également être intégrée pour les alertes actives, sous réserve de la configuration sélectionnée.

Comment les composants d'éclairage fonctionnent ensemble

L'éclairage de bord et la plaque de guidage de lumière sont destinés à répartir la lumière sur l'enseigne plutôt que de la concentrer sur des positions LED individuelles. Ceci est important car des points lumineux localisés et des zones plus sombres peuvent rendre les symboles ou les lettres plus difficiles à interpréter. L'uniformité réelle obtenue dépend de la conception optique, de la disposition des LED, des dimensions des panneaux, des matériaux et de la qualité de fabrication.

Les feuilles réfléchissantes assurent une fonction complémentaire. Lorsque les phares éclairent la surface, des matériaux rétroréfléchissants renvoient une partie de cette lumière vers sa source. L'intégration d'un matériau réfléchissant avec un système d'éclairage interne peut améliorer la visibilité dans différentes conditions d'éclairage, mais les performances dépendent de la qualité du matériau, des graphiques, de la géométrie de visualisation et de l'état du panneau fini.

Le cadre monobloc en alliage d'aluminium offre un soutien structurel tout en conservant un profil mince. La construction en aluminium peut être utile là où un faible encombrement structurel et une installation extérieure sont des priorités. Cependant, la durabilité à long terme dépend également des spécifications de l'alliage et de la finition, de la conception du montage, du drainage, de l'étanchéité, des fixations, de la résistance aux vibrations et de l'exposition aux conditions météorologiques locales. Un profil mince ne prouve pas à lui seul la résistance à la pénétration de l’eau ou au vent.

FAMA répertorie plusieurs formes et tailles de panneaux pour ce produit, notamment une option circulaire de 800 mm, une option octogonale de 800 mm, une option triangulaire de 900 mm, une option carrée de 1 000 × 1 000 mm et une option rectangulaire de 400 × 600 mm. La puissance nominale indiquée varie selon la configuration de 12 W à 30 W. Les acheteurs doivent confirmer le modèle exact et ses spécifications associées plutôt que de supposer que toutes les tailles ont des exigences électriques identiques.

Éclairage actif par rapport aux panneaux réfléchissants conventionnels

Un panneau réfléchissant conventionnel dépend principalement de la lumière incidente provenant des phares du véhicule ou d’une autre source externe. Un panneau éclairé de l’intérieur génère sa propre lumière, permettant au panneau de rester éclairé lorsque la lumière externe est limitée. Cette distinction peut être utile aux intersections mal éclairées, aux approches complexes et aux endroits où l'éclairage de fond entre en concurrence avec les informations routières.

La pluie et le brouillard restent problématiques car la diffusion atmosphérique réduit le contraste et peut limiter la distance à laquelle les conducteurs peuvent reconnaître les objets. L'éclairage interne peut améliorer la visibilité du panneau, mais il ne peut pas éliminer les effets des intempéries, de la distance de visualisation, de la géométrie de la route ou des conditions de conduite. L'uniformité et le contrôle de l'éblouissement comptent donc autant que la présence d'une source lumineuse.

La page produit de FAMA indique que le petit panneau lumineux interne peut offrir une portée de visibilité quatre fois supérieure à celle des panneaux conventionnels par mauvais temps. Cela doit être traité comme une déclaration de performance déclarée par le fabricant et non comme une garantie universelle. Avant de l'utiliser comme critère d'acceptation du projet, les équipes d'approvisionnement doivent demander la méthode de test, le type de panneau de base, les conditions météorologiques, la géométrie d'observation, les critères de reconnaissance et les résultats à l'appui.

Quand l’avertissement lié au radar est approprié

La détection radar peut permettre à un panneau de réagir à l'approche de véhicules ou à des conditions de circulation définies. Selon le système, un déclencheur externe peut activer le clignotement ou un autre mode d'avertissement. Cela peut être utile à certains passages à niveau, aux approches à visibilité réduite ou aux endroits où un avertissement est nécessaire uniquement lorsque du trafic est détecté.

Avant l'achat, confirmez la compatibilité des radars, les zones de détection, les seuils de déclenchement, le temps de réponse, la logique de réinitialisation, la gestion des faux déclenchements et la relation entre les modes de détection et d'éclairage. Ne présumez pas que la fonctionnalité radar est incluse dans chaque modèle ou qu'un panneau peut fournir indépendamment une fonction complète de contrôle de la circulation.

Pour une évaluation technique, consultez la page produit du petit panneau lumineux interne et comparez les configurations disponibles avec les exigences de l'installation proposée.

3. Coûts d'approvisionnement, évaluation des fournisseurs et planification du cycle de vie

Le prix d’achat d’un système solaire de panneau d’arrêt éclairé n’est pas seulement influencé par la face du panneau. Les dimensions, la configuration des LED, les matériaux optiques, la puissance du panneau solaire, la capacité de la batterie, les fonctions du contrôleur, les modes de clignotement, l'intégration du radar, le matériel de montage, la personnalisation et la quantité commandée peuvent tous affecter le devis.

Une installation alimentée par le secteur peut nécessiter moins de stockage d'énergie, mais nécessiter des tranchées, du câblage, des connexions électriques et une mise en service. Une configuration solaire peut réduire la dépendance à l'égard de l'infrastructure du réseau, mais elle introduit le coût des composants photovoltaïques, des batteries, des dispositions de montage et des inspections périodiques. L'option la plus économique dépend du site et du profil d'exploitation requis.

Une comparaison utile devrait donc prendre en compte le coût total du cycle de vie, notamment :

• Achat et personnalisation du matériel.

• Fondations, poteaux, supports, travaux électriques et installation.

• Mise en service, configuration du contrôleur et tests du système.

• Consommation d'électricité ou entretien du système solaire.

• Remplacement de la batterie et autres composants consommables.

• Nettoyage, inspection, diagnostic des pannes et accès aux réparations.

• Coûts de gestion du trafic associés aux travaux de maintenance.

Les fournisseurs doivent fournir une fiche technique spécifique au modèle et clarifier la puissance nominale, la tension de fonctionnement, les dimensions, les spécifications optiques, les modes de contrôle pris en charge et la configuration du système d'alimentation. Pour les versions solaires, demandez la puissance du panneau, la composition chimique et la capacité de la batterie, la conception de la charge et les calculs d'autonomie en fonction du calendrier d'exploitation réel du projet.

L’aptitude à l’extérieur doit être documentée plutôt que supposée. Demandez l'indice de protection contre la pénétration applicable, la plage de températures de fonctionnement, les informations sur la résistance à la corrosion, les résultats des tests mécaniques et les conditions de garantie pour la configuration exacte. Demandez également les certificats, rapports d'inspection et documents de conformité pertinents requis par la juridiction du projet.

Pour les applications réglementaires, confirmez que la forme, la couleur, les dimensions, les symboles, le comportement du clignotement, l'emplacement et l'éclairage du panneau répondent aux normes spécifiées par l'autorité routière. Un panneau lumineux ne constitue pas automatiquement un substitut approuvé à un panneau de signalisation standard conforme.

Avant de demander un devis, les acheteurs doivent fournir le type de route, l'emplacement d'installation, les dimensions des panneaux, l'exposition prévue au soleil, l'alimentation secteur disponible, le mode de fonctionnement requis, les exigences radar, les normes locales, les conditions de montage et la quantité commandée. Cela permet aux fournisseurs de recommander une configuration et de fournir des devis comparables sur une base technique équivalente.

FAMA propose une gamme plus large d’équipements de sécurité routière et de transport intelligent. Les acheteurs peuvent consulter le catalogue de produits FAMA et explorer son portefeuille de projets pour obtenir un contexte supplémentaire sur la gamme de produits de l'entreprise et les travaux d'infrastructure de trafic. Yangzhou FAMA Intelligent Equipment Co., Ltd. décrit son activité comme fournissant des solutions de transport intelligentes intégrées, notamment un contrôle intelligent des signaux et des équipements intelligents de sécurité routière.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour les équipes d'approvisionnement, l'étape suivante la plus utile consiste à faire correspondre la fonction de signalisation requise à une configuration de produit spécifique, puis à vérifier la documentation technique par rapport aux conditions de fonctionnement du projet.

Conclusion

Choisir entre un système solaire de panneau d'arrêt éclairé et un petit panneau lumineux interne nécessite une évaluation spécifique au projet de la visibilité, de la fiabilité de l'alimentation, de l'uniformité optique, de la conception structurelle, des fonctions de contrôle et des exigences de maintenance.

L’énergie solaire peut être avantageuse lorsque l’accès au réseau est difficile, tandis que l’alimentation secteur peut être préférable lorsqu’une connexion électrique fiable est disponible. L'éclairage de bord interne et une plaque de guidage de lumière peuvent prendre en charge un éclairage de panneau plus uniforme, et un cadre en alliage d'aluminium offre une conception structurelle mince. Les avertissements clignotants et liés au radar peuvent offrir des fonctionnalités supplémentaires lorsque la configuration sélectionnée et les réglementations locales le permettent.

Pour les entrepreneurs routiers, les municipalités, les distributeurs et les consultants en ingénierie, la décision d'achat la plus judicieuse repose sur des spécifications vérifiées plutôt que sur des allégations de performances générales. Confirmez le modèle exact, les exigences énergétiques, les évaluations environnementales, les preuves de test, les conditions d'installation et la conformité réglementaire avant de finaliser la conception. Cette approche permet de garantir que le panneau sélectionné est adapté à l'environnement routier et peut être entretenu tout au long de sa durée de vie prévue.
