Comment un feu de signalisation à compte à rebours de type segment améliore la compatibilité du système, la protection électrique et l'efficacité de la maintenance

Introduction

Pour les acheteurs d'équipements de feux de signalisation, un affichage de compte à rebours n'est utile que lorsque son timing correspond à la phase réelle du signal et que l'appareil fonctionne de manière fiable au sein du système de contrôle existant. Dans la pratique, les équipements de compte à rebours peuvent présenter plusieurs défis : les différences entre les contrôleurs de feux de circulation peuvent compliquer l'intégration, les interférences électriques peuvent affecter la détection des signaux, la foudre et les surtensions peuvent endommager les composants électroniques et la mise en service manuelle peut augmenter le temps d'installation et les coûts de maintenance.

Ces défis sont particulièrement pertinents pour les services municipaux de la circulation, les entrepreneurs en ingénierie routière et les intégrateurs de systèmes de transport intelligents travaillant sur plusieurs intersections. Remplacer un dispositif de compte à rebours sans vérifier son interface de commande peut créer un travail de mise en service supplémentaire, tandis que la sélection d'un équipement basée uniquement sur l'apparence de l'écran peut négliger d'importantes exigences électriques et de maintenance.

Un feu de signalisation à compte à rebours de type segment répond à ces problèmes grâce à une structure d'affichage intégrée, une détection de compte à rebours adaptative, plusieurs modes de fonctionnement et des circuits de protection. Pour les acheteurs évaluant un feu de signalisation à compte à rebours, comprendre comment ces fonctionnalités fonctionnent ensemble est essentiel pour déterminer si un produit est adapté à une nouvelle intersection, à un système de contrôle de la circulation existant ou à un projet de modernisation des routes.

Le feu de signalisation à compte à rebours à segments de type boîte de FAMA combine les segments d'affichage, le tableau de commande, l'alimentation électrique et l'armoire en une seule unité. Sa conception se concentre sur la compatibilité du système, la détection adaptative, la protection contre les surtensions et la configuration des paramètres à distance.

1. Comment la technologie de compte à rebours de type segment permet un fonctionnement fiable

Structure intégrée et affichage numérique segmenté

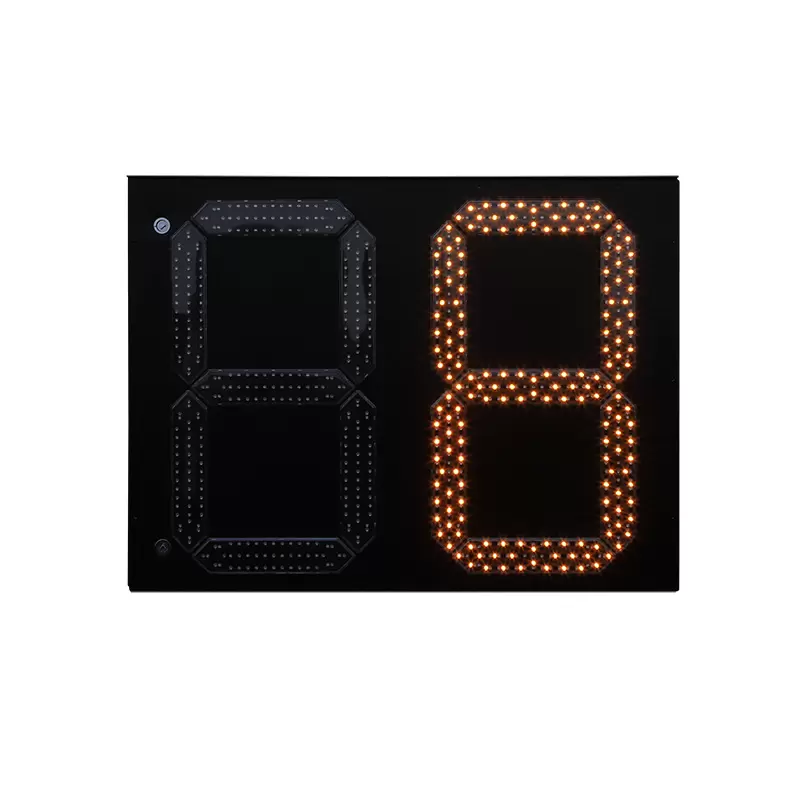

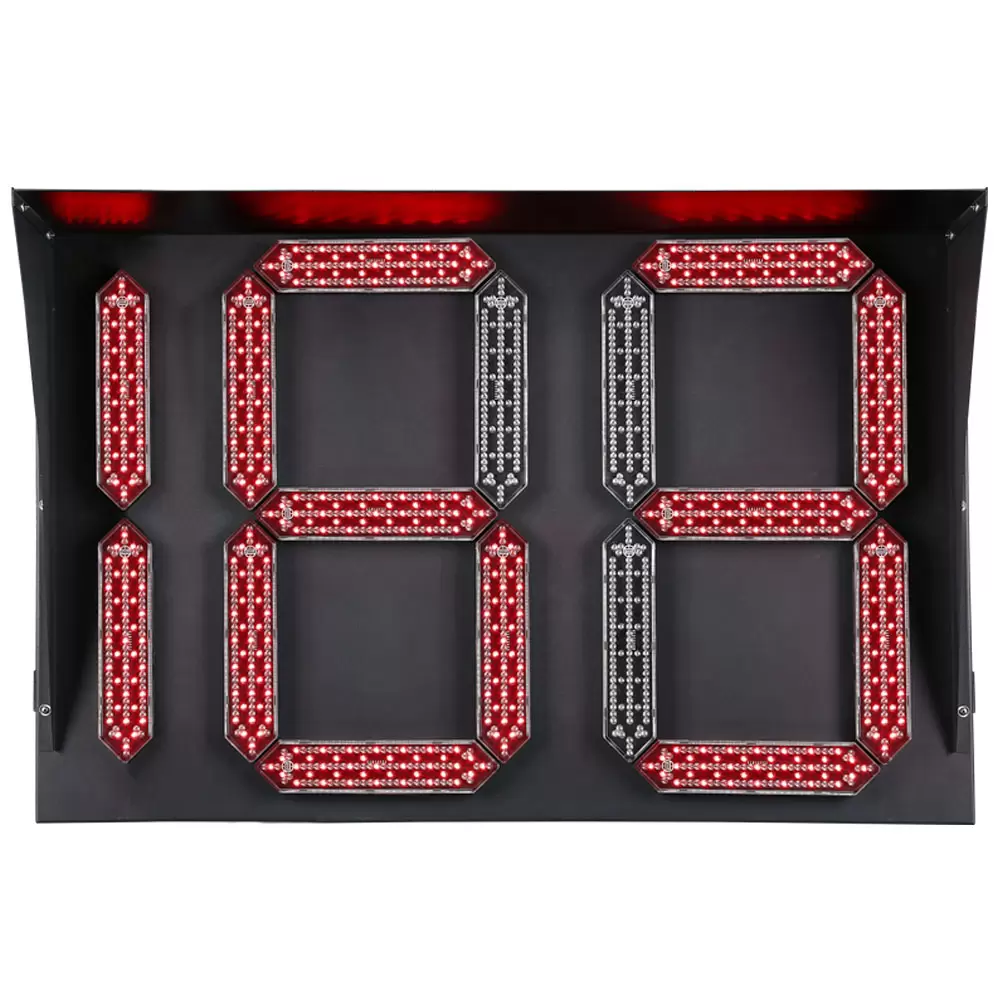

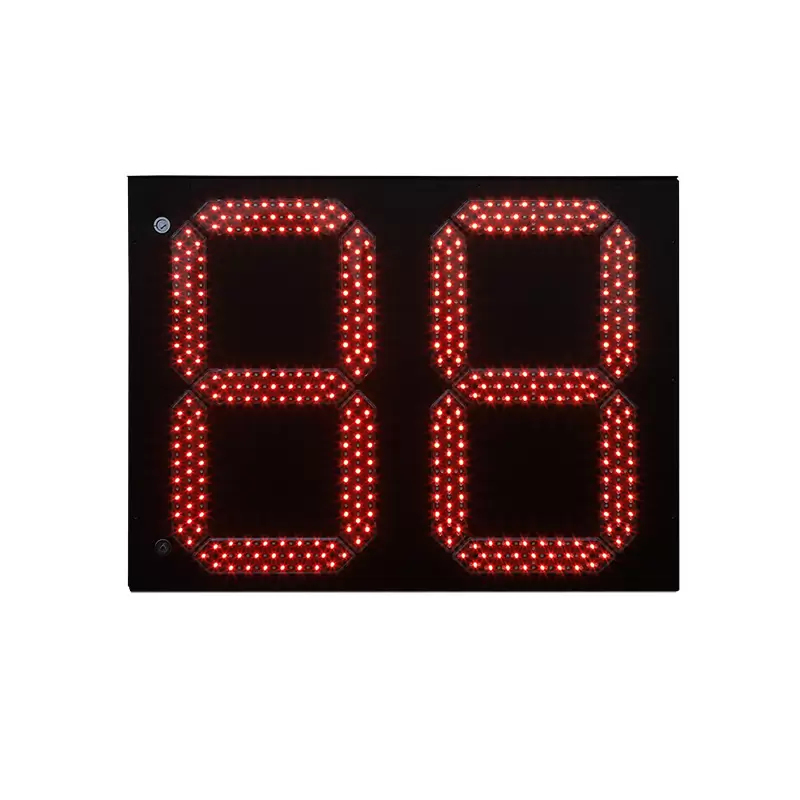

Un feu de signalisation à compte à rebours de type segment forme des caractères numériques à l'aide de segments d'affichage commandés individuellement. Plutôt que de s'appuyer sur un écran à usage général, cette structure est conçue spécifiquement pour présenter des informations numériques sur le compte à rebours aux usagers de la route.

L'affichage n'est qu'une partie du système. Le produit de type boîte de FAMA intègre quatre composants principaux :

• Segments d'affichage : présentent le temps restant associé à la phase de feux de circulation concernée.

• Carte de contrôle : traite les informations du signal détecté et gère le fonctionnement de l'affichage du compte à rebours.

• Alimentation électrique : Fournit l’alimentation électrique à l’unité.

• Armoire : abrite les composants internes dans un assemblage intégré.

Cette configuration fournit une unité d'installation consolidée pour les intersections contrôlées par feux de circulation. Pour les entrepreneurs, l'intégration peut simplifier la manipulation des équipements et réduire le nombre d'assemblages séparés qui doivent être installés et inspectés.

Cependant, une structure intégrée n'élimine pas la nécessité de vérifier les dimensions de montage, les connexions des câbles, les interfaces de contrôleur et les exigences d'installation spécifiques au site. Ces détails doivent être confirmés avant l'achat.

Détection adaptative pour les conditions électriques changeantes

La synchronisation du compte à rebours dépend de la reconnaissance correcte par l'appareil des informations de signal fournies par le système de contrôle du trafic. Si le signal d'entrée est mal interprété, le temps restant affiché peut ne pas correspondre à la phase du signal prévue.

Le feu de signalisation à compte à rebours de type segment de FAMA intègre un circuit de détection de compte à rebours breveté avec des capacités de détection adaptatives. Selon les informations produit fournies, le circuit peut automatiquement adapter les niveaux de tension d'entrée, ajuster dynamiquement les seuils de détection et filtrer les interférences électriques externes.

Ces fonctions répondent à trois exigences techniques liées.

Premièrement, l'adaptation automatique de la tension permet au circuit de détection de s'adapter aux niveaux de tension d'entrée pris en charge au lieu de dépendre entièrement d'un paramètre de détection fixe. Cela peut simplifier le déploiement dans différents environnements électriques, à condition que les conditions d'entrée restent dans la plage prise en charge par le produit.

Deuxièmement, l'ajustement dynamique du seuil aide le circuit à distinguer les changements de signal prévus des variations électriques qui pourraient autrement compliquer la reconnaissance du signal. Ceci est pertinent lorsque les caractéristiques électriques de la sortie du contrôleur ou l'environnement d'installation environnant varient.

Troisièmement, le filtrage des interférences électriques permet d'éviter que des perturbations indésirables ne soient interprétées comme des changements de signal valides. En améliorant la reconnaissance du signal, le circuit de détection prend en charge un fonctionnement de compte à rebours plus cohérent.

Ces mécanismes visent à améliorer la synchronisation et à réduire le besoin de réglages manuels répétés. Néanmoins, la détection adaptative ne doit pas être considérée comme la preuve d’une tolérance particulière aux erreurs de synchronisation. Les acheteurs doivent demander les données de vérification du fabricant lorsqu'un projet spécifie une précision de synchronisation mesurable.

Double protection contre les surtensions pour les installations extérieures

Les équipements de feux de circulation sont exposés aux conditions électriques extérieures, notamment aux surtensions liées à la foudre et aux surtensions transitoires. Ces événements peuvent endommager les circuits électroniques ou interrompre le fonctionnement des équipements.

Les informations produit de FAMA identifient la protection contre les surtensions au niveau de l'entrée d'alimentation et des interfaces de communication. La protection de ces deux points d'entrée permet de réduire le risque qu'une surtension entrant par l'un ou l'autre chemin n'endommage les composants électroniques sensibles.

Pour les équipes de maintenance municipales, la valeur potentielle est simple : moins de pannes liées aux surtensions peuvent signifier moins de visites de remplacement, moins de temps d'arrêt des équipements et une consommation de pièces de rechange réduite.

Le fabricant affirme que cette conception peut réduire les coûts de maintenance de plus de 50 %. Ce chiffre doit être compris comme une affirmation sur le produit plutôt que comme un résultat garanti pour chaque installation. Les économies réelles dépendent de facteurs tels que l'exposition du site aux surtensions, les mesures de protection existantes, l'historique des pannes d'équipement, les coûts de main-d'œuvre et les pratiques de maintenance. Les acheteurs doivent demander des résultats de tests ou des données de projet à l’appui avant d’utiliser ce pourcentage dans une analyse de rentabilité d’approvisionnement.

La protection contre les surtensions ne remplace pas non plus les mesures appropriées de mise à la terre, de protection de l'armoire ou de protection électrique au niveau du site. L’installation complète doit être évaluée comme un système.

2. Compatibilité des feux de signalisation du compte à rebours et intégration du système

Comment fonctionne un feu tricolore avec compte à rebours ?

Un feu de signalisation à compte à rebours reçoit ou détecte les informations associées à l'état du feu de circulation et les traduit en un affichage numérique. Sa logique de fonctionnement doit identifier la phase concernée et mettre à jour l'affichage conformément aux informations de synchronisation applicables.

Le processus pratique peut être compris comme :

Contrôleur de feux de circulation → Détection des informations sur les signaux → Logique de contrôle du compte à rebours → Affichage numérique

L'interface réelle dépend de l'architecture du contrôleur et du mode de fonctionnement pris en charge par l'unité de compte à rebours. Pour cette raison, il ne suffit pas de sélectionner un appareil doté d’un écran approprié. L'équipe d'ingénierie doit également confirmer comment l'unité de compte à rebours obtient ses informations de synchronisation et répond aux changements de signal.

Un feu de signalisation à compte à rebours de type segment est-il compatible avec les contrôleurs existants ?

FAMA déclare que son produit de type boîtier prend en charge trois modes de fonctionnement adaptatifs et est compatible avec plus de 99 % des principaux systèmes de contrôle des feux de circulation nationaux et internationaux. Il s'agit d'affirmations de compatibilité fournies par le fabricant et non d'une preuve que chaque contrôleur peut être connecté sans vérification.

Pour une intersection existante, les acheteurs doivent confirmer les éléments suivants avant de commander :

• Fabricant et modèle du contrôleur des feux de circulation.

• La méthode de sortie du signal et les caractéristiques électriques.

• L'interface et le protocole de communication, le cas échéant.

• Le mode de fonctionnement requis par le contrôleur.

• Les conditions de puissance d’entrée et la disposition du câblage.

• Toutes les exigences spécifiques au projet en matière de synchronisation et de fonctionnement de sécurité.

Cette évaluation est particulièrement importante pour les projets de rénovation routière, où le remplacement de l'ensemble du système de contrôle peut s'avérer inutile ou hors budget du projet.

Les trois modes de fonctionnement adaptatifs peuvent offrir une flexibilité dans les arrangements de contrôle pris en charge. Cependant, le mode approprié doit être sélectionné en fonction du contrôleur et de l'interface réels. Les équipes d'approvisionnement doivent demander une confirmation de compatibilité à FAMA pour le modèle de contrôleur spécifique plutôt que de se fier uniquement au pourcentage général.

Configuration à distance via un système de contrôle basé sur PC

Le feu de signalisation à compte à rebours de type boîte de FAMA prend en charge la configuration des paramètres à distance via un système de contrôle de niveau supérieur basé sur PC. Le fabricant déclare que les paramètres du système peuvent être ajustés en ligne sans remplacer le matériel.

Cette fonctionnalité est utile lorsqu'une installation nécessite des modifications de configuration après la mise en service initiale. Par exemple, un entrepreneur devra peut-être ajuster les paramètres pris en charge pour correspondre à un dispositif de contrôle spécifique au projet, ou une équipe de maintenance devra peut-être revoir la configuration lors du dépannage.

La configuration à distance peut réduire le besoin d'accès physique répété à l'équipement, à condition que la connexion, le logiciel, les autorisations et le chemin de communication nécessaires soient disponibles. Cela peut également aider à standardiser les procédures de configuration sur plusieurs intersections.

Les acheteurs doivent préciser quels paramètres peuvent être ajustés à distance, si les modifications de configuration nécessitent la mise hors service d'une intersection et quels contrôles d'accès et procédures de sauvegarde sont disponibles. Le réglage à distance ne signifie pas que chaque problème matériel ou électrique peut être résolu sans une visite sur site.

3. Sélection du bon feu de signalisation à compte à rebours pour les projets routiers

Le feu de signalisation avec compte à rebours le plus approprié dépend de l'environnement routier, de l'interface du contrôleur, des exigences d'affichage et du plan de maintenance à long terme. Une évaluation structurée aide les équipes d’approvisionnement à éviter de choisir des équipements sur la base d’une seule spécification principale.

Taille d'affichage et plage de compte à rebours

FAMA répertorie quatre configurations de surfaces électroluminescentes pour son produit de compte à rebours de segment de type boîte. Les options publiées vont de 600 × 400 mm à 1 200 × 600 mm, avec des plages d'affichage correspondantes de 0 à 9 secondes à 0 à 999 secondes. Le modèle spécifique doit être sélectionné en fonction de la plage de compte à rebours requise du projet et des conditions d'installation.

Un affichage plus grand peut être approprié lorsque la géométrie de la route ou la distance de visualisation l'exige, mais les dimensions physiques à elles seules ne déterminent pas la visibilité. Les acheteurs doivent tenir compte de la position de montage, de la direction d'approche, de l'éclairage ambiant, de l'angle de vue et des besoins des conducteurs ou des piétons.

La plage de compte à rebours requise doit également être vérifiée par rapport à la stratégie de contrôle du signal. Un affichage offrant une plage numérique plus large n’est pas automatiquement meilleur si le contrôleur et le projet ne l’exigent pas.

Exigences électriques et environnementales

Avant de passer une commande, confirmez l'alimentation électrique de fonctionnement, l'interface électrique, les conditions environnementales, les exigences de protection du boîtier et la disposition d'installation.

FAMA publie des spécifications techniques spécifiques au modèle pour son produit de type boîtier, notamment la consommation électrique, la température de fonctionnement, le degré de protection et d'autres paramètres électriques et optiques. Ces spécifications doivent être vérifiées par rapport au modèle sélectionné plutôt que supposées identiques dans chaque configuration.

Pour les sites présentant des perturbations électriques fréquentes, évaluez à la fois la protection interne contre les surtensions de l'unité de compte à rebours et les dispositifs de protection électrique plus larges de l'intersection. Pour les projets ayant des exigences de synchronisation exigeantes, demandez des preuves démontrant les performances dans les conditions de contrôleur et d’entrée prévues.

Coût total d’approvisionnement et de maintenance

Le prix d’achat initial ne représente qu’une partie du coût de déploiement de l’équipement de compte à rebours du trafic. Les équipes de projet doivent également prendre en compte la main d'œuvre d'installation, l'intégration du contrôleur, la mise en service, les pièces de rechange, le dépannage et la maintenance future.

La détection adaptative et les modes de fonctionnement flexibles peuvent réduire le travail de configuration lorsque l'équipement correspond au système de contrôle existant. Le réglage des paramètres à distance peut réduire certaines visites sur site, tandis que la double protection contre les surtensions est destinée à réduire les dommages causés par les surtensions électriques.

Ces avantages doivent être évalués par rapport au projet réel. Pour une nouvelle intersection, la planification de l’intégration et la mise en service initiale peuvent être les principales considérations en matière de coûts. Pour un réseau routier existant, la compatibilité avec les contrôleurs installés et le coût de maintenance de plusieurs types d'équipements peuvent avoir un poids plus important.

Un processus d'approvisionnement utile compare donc le coût initial de l'équipement avec la charge de travail d'installation prévue, les exigences d'intégration, les dispositions de support et les performances sur le terrain documentées sur la période de service prévue.

4. Questions courantes des acheteurs d'équipements de circulation

Qu'est-ce qu'un feu de signalisation à compte à rebours de type segment ?

Il s'agit d'un dispositif de compte à rebours pour feux de circulation qui affiche des informations numériques à l'aide de segments LED. La version de type boîtier de FAMA intègre les segments d'affichage, le tableau de commande, l'alimentation électrique et l'armoire en une seule unité pour les intersections contrôlées par des feux de circulation.

Comment puis-je sélectionner un feu de signalisation avec compte à rebours approprié ?

Commencez par confirmer le modèle de contrôleur, l'interface de signal, la plage de compte à rebours requise, les dimensions de l'écran, les conditions d'alimentation d'entrée, les exigences environnementales, la protection contre les surtensions et les modalités de maintenance. Demandez au fournisseur de vérifier la compatibilité avec le système de contrôle spécifique avant de finaliser l'achat.

Quelle est la contribution de la protection contre les surtensions aux équipements de circulation extérieure ?

La protection contre les surtensions au niveau de l'entrée d'alimentation et des interfaces de communication contribue à réduire le risque de dommages électroniques dus aux surtensions transitoires. Son efficacité dépend de la conception de la protection, de la qualité de l'installation, de la mise à la terre et des conditions électriques du site.

La configuration à distance peut-elle réduire les coûts d’installation et de maintenance ?

Cela peut réduire certains travaux de réglage manuel et éviter certaines visites sur site lorsque les paramètres pris en charge peuvent être modifiés via le système de contrôle basé sur PC. Le bénéfice réel dépend des fonctions de configuration disponibles, de l'accès au système et de la nature de la tâche de maintenance.

5. Approche de FAMA en matière d'équipement de signalisation intelligent

Yangzhou FAMA Intelligent Equipment Co., Ltd. fournit des solutions intégrées pour le transport intelligent, avec des domaines d'activité couvrant le contrôle intelligent des signaux, la sécurité routière intelligente et les poteaux intelligents multifonctionnels 5G. Sa mission déclarée est de rendre les voyages plus sûrs et plus intelligents.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour les acheteurs d'équipements de circulation, la valeur pratique d'un fabricant réside dans sa capacité à adapter l'équipement aux exigences du projet, à fournir une documentation technique fiable et à prendre en charge l'intégration tout au long du déploiement et de la maintenance.

La gamme de produits de FAMA constitue un point de départ pour revoir ses équipements de feux de signalisation, tandis que son portefeuille de projets peut aider les acheteurs à explorer son expérience d'application plus large.

Lors de l'évaluation d'un feu de signalisation à compte à rebours de type segment, les équipes d'approvisionnement doivent se concentrer sur l'ensemble de la chaîne opérationnelle : détection du signal, synchronisation, compatibilité des contrôleurs, protection électrique, configuration et maintenance. Un feu de signalisation avec compte à rebours est un choix approprié lorsque ses capacités documentées correspondent aux exigences réelles de l'intersection, et pas simplement parce qu'il porte une large déclaration de compatibilité ou une économie de maintenance projetée.

Avant de commander, fournissez au fournisseur le modèle de contrôleur, les détails de l'interface, les conditions d'alimentation du site, la plage de compte à rebours requise et les spécifications du projet. Cela donne aux deux parties une base concrète pour confirmer la compatibilité, sélectionner la configuration correcte et planifier la mise en service.
