Feu de circulation pour piétons à faible puissance : circuit maillé, courant constant et CEM

Un feu de circulation pour piétons peut sembler être un dispositif à LED relativement simple, mais ses performances deviennent plus exigeantes lorsqu'il est installé à une intersection signalée et qu'il doit fonctionner en continu pendant des années. Une défaillance du cordon d'une lampe LED peut affecter la cohérence visuelle d'un signal si le circuit n'est pas conçu pour isoler le défaut. Une variation de courant incontrôlée peut également affecter les conditions de fonctionnement des LED, tandis qu'une conversion de puissance inefficace peut augmenter la consommation d'électricité sur de longues périodes de fonctionnement. Aux intersections avec plusieurs appareils électroniques, les interférences électromagnétiques sont un autre facteur à prendre en compte lors de la sélection du produit.

Pour les acheteurs de feux de signalisation, les entrepreneurs en ingénierie routière, les services de gestion du trafic et les intégrateurs de systèmes de transport intelligents, un feu de circulation pour piétons à faible puissance doit donc être évalué au-delà de sa puissance nominale. L'architecture du circuit LED, l'alimentation électrique, le courant constant, le facteur de puissance, la distorsion harmonique, la structure optique, la protection de l'environnement et les exigences de maintenance influencent tous le comportement du signal après l'installation.

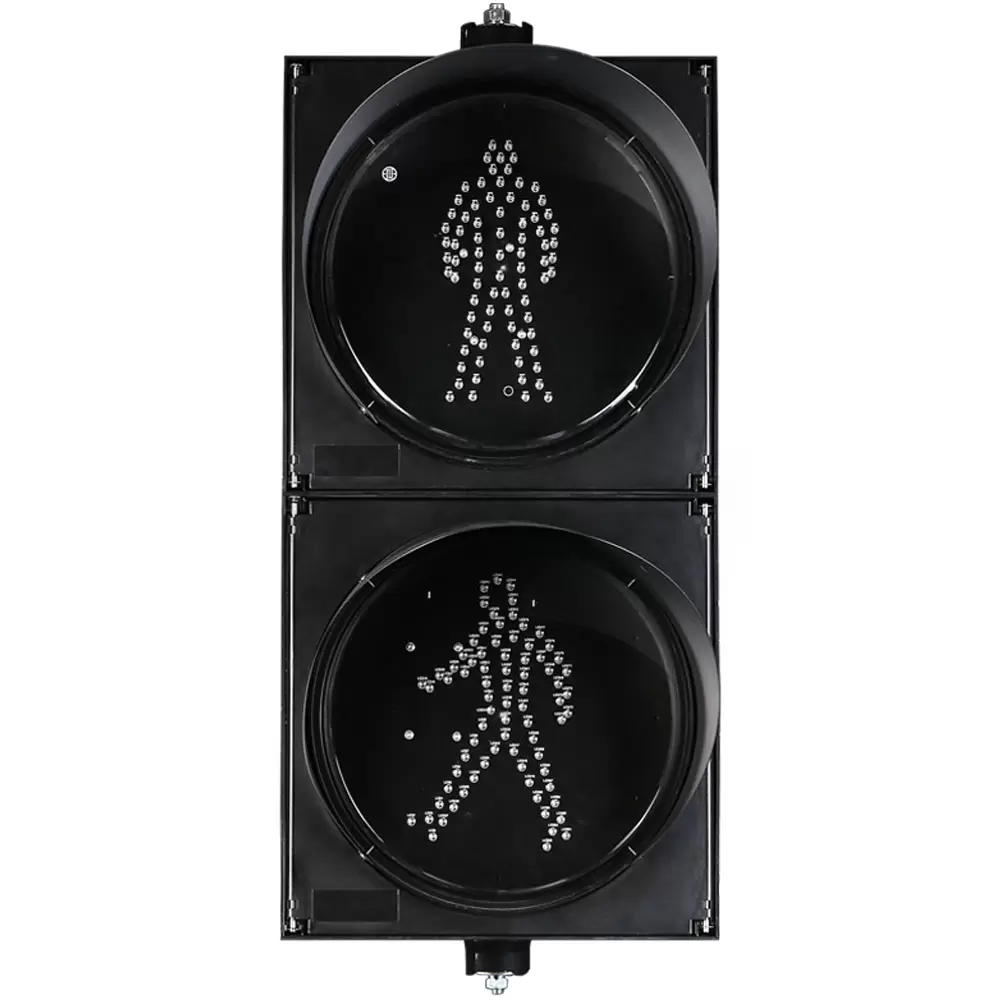

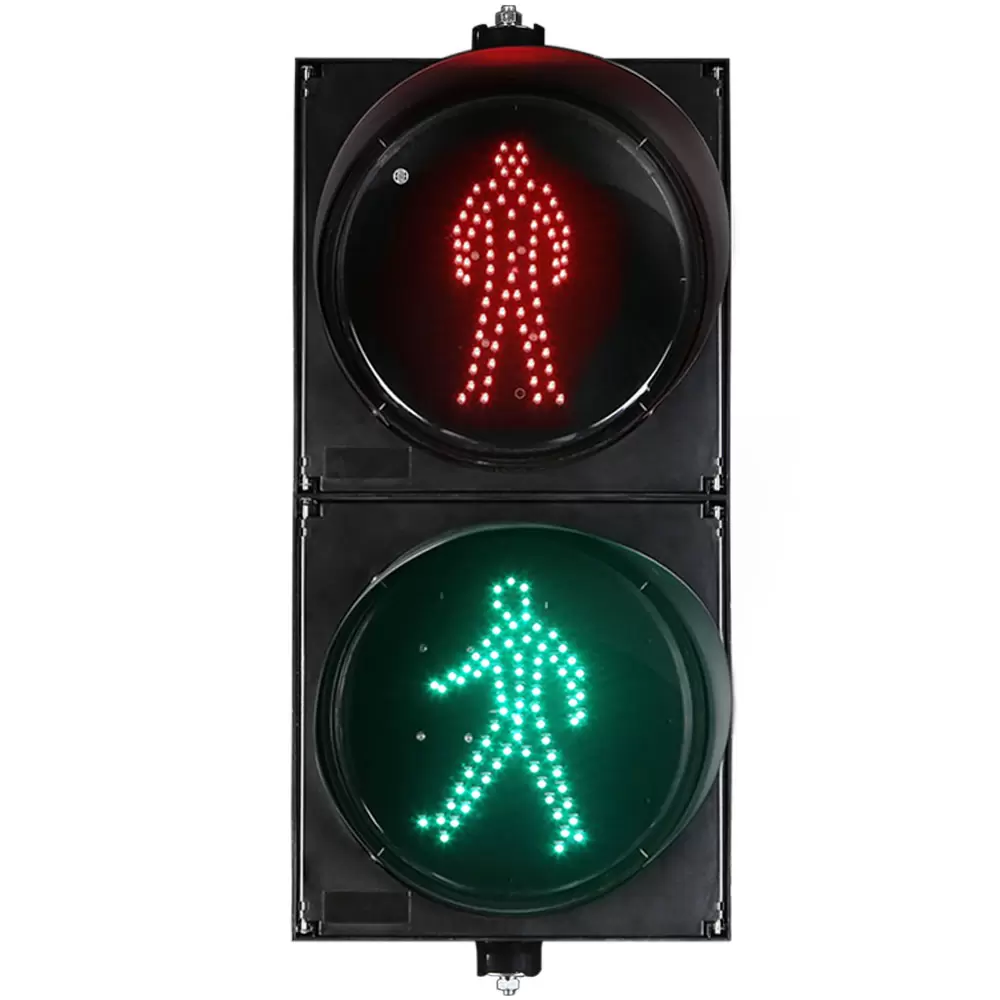

Le feu de circulation pour piétons à faible puissance de FAMA est conçu comme un ensemble en deux unités pour les applications de passage pour piétons. Son noyau de lampe comprend le panneau de lampe, la lentille, l'alimentation électrique, le bol de lampe et d'autres composants structurels. Les spécifications du produit publiées incluent une entrée AC85-264 V, un facteur de puissance jusqu'à 0,98, un THD inférieur à 10 % et une spécification de durée de vie des LED d'au moins 100 000 heures. Ces paramètres fournissent une base mesurable pour évaluer le produit plutôt que de se fier uniquement à des descriptions générales telles que « économe en énergie » ou « fiable ».

Pourquoi la conception de circuits maillés est importante dans un feu de circulation pour piétons à faible puissance

Le panneau de lampes LED est l'un des composants les plus importants d'un signal pour piétons, car il détermine la manière dont les perles de la lampe LED sont connectées électriquement et comment l'écran se comporte en cas de panne d'un composant individuel.

Le feu de circulation pour piétons à faible puissance de FAMA utilise une conception de circuit maillé. Selon la conception du produit, lorsqu'une perle de lampe LED individuelle tombe en panne, le circuit isole automatiquement le point de défaut afin que les perles LED restantes puissent continuer à fonctionner. Ceci est destiné à maintenir l'effet d'affichage global plutôt que de permettre qu'une défaillance localisée de la LED affecte les perles de lampe restantes.

Cette approche est particulièrement pertinente pour les applications de signalisation pour piétons. Un signal installé en bordure d’une route très fréquentée n’est pas toujours facile d’accès pour une maintenance immédiate. Le remplacement peut nécessiter que le personnel d'entretien travaille à côté d'une route active, organise un contrôle approprié de la circulation ou planifie une intervention pendant une période d'exploitation appropriée.

Avec une architecture de circuit maillé, un défaut de LED individuel est traité comme un problème électrique localisé plutôt que de devenir automatiquement une défaillance de l'ensemble du réseau de LED.

Du point de vue des achats, cela crée plusieurs points à vérifier :

• Isolation des défauts : indique si une panne de LED individuelle peut être isolée électriquement du circuit LED restant.

• Continuité de l'affichage : indique si les LED restantes continuent à fournir l'indication piétonne prévue.

• Architecture du circuit : si la carte LED est conçue autour d'une tolérance aux pannes localisée plutôt que d'un simple agencement dépendant de la série.

• Impact de la maintenance : si un défaut localisé de la LED nécessite nécessairement le remplacement immédiat de l'ensemble du panneau de lampes.

• Dépannage sur le terrain : si le personnel de maintenance peut distinguer les défauts au niveau des LED des problèmes de pilote ou d'alimentation.

Le but de l'isolation des défauts n'est pas de prétendre qu'une LED défaillante devient invisible. Le composant défaillant reste un défaut. La valeur technique réside dans le fait que son impact électrique peut être contenu afin que les perles de lampe LED restantes continuent de fonctionner.

Pour un service de gestion du trafic ou un entrepreneur gérant un grand nombre d’intersections, cette distinction est importante. La fiabilité ne consiste pas seulement à prévenir les pannes de composants ; cela implique également de contrôler les conséquences en cas de défaillance d'un composant individuel.

L'alimentation électrique et l'entraînement à courant constant déterminent bien plus que la consommation d'énergie

Les performances à faible consommation ne doivent pas être jugées uniquement par la puissance des LED. L'alimentation électrique et le pilote de LED déterminent la manière dont l'énergie électrique est convertie et transmise à la carte de lampe.

Le feu de circulation pour piétons à faible consommation de FAMA utilise une alimentation électrique standard Euro conçue indépendamment avec un facteur de puissance allant jusqu'à 0,98. Le produit utilise également une technologie d'entraînement à courant constant pour maintenir un courant de fonctionnement stable pour le réseau de LED.

Ces spécifications décrivent différents aspects des performances électriques.

La conception de l’alimentation électrique affecte l’efficacité avec laquelle l’énergie électrique d’entrée est convertie pour le système LED. Les spécifications publiées par FAMA indiquent une consommation électrique de la lampe ne dépassant pas 6 W pour le rouge statique, 5 W pour le vert dynamique et 5 W pour le vert statique sur la version 200 mm. Pour la version 300 mm, les chiffres correspondants ne dépassent pas 7 W, 6 W et 6 W.

Ces chiffres sont plus utiles à un acheteur qu'un pourcentage non justifié, car ils peuvent être intégrés dans un calcul d'énergie au niveau du projet basé sur le nombre réel d'unités de signalisation et le calendrier d'exploitation.

Le facteur de puissance doit également être compris correctement. Un facteur de puissance allant jusqu'à 0,98 ne signifie pas que le feu de signalisation consomme seulement 2 % de sa puissance nominale, ni qu'il représente un taux d'économie d'énergie de 98 %. Il décrit la relation entre la puissance réelle et la puissance apparente dans les conditions de fonctionnement pertinentes. La consommation électrique réelle doit encore être évaluée à partir de la puissance de fonctionnement du produit, de son état de fonctionnement, de la synchronisation du signal et de la quantité d'installation.

Pourquoi un entraînement à courant constant est important pour les signaux LED

Les LED sont sensibles au courant de fonctionnement, ce qui fait du contrôle du courant un élément important de la conception des pilotes de LED.

Un pilote à courant constant régule le courant fourni à la charge LED au lieu de permettre au courant de fonctionnement de fluctuer sans régulation contrôlée. Pour un feu de circulation pour piétons, cela crée un état de fonctionnement électrique plus contrôlé pour les perles de la lampe LED.

FAMA identifie l'entraînement à courant constant comme une caractéristique fonctionnelle du feu de circulation pour piétons à faible puissance et déclare que la conception est destinée à maintenir un courant de fonctionnement stable, à prendre en charge la durée de vie des LED et à réduire les besoins de maintenance ultérieurs. La spécification publiée indique une durée de vie des LED ≥100 000 heures.

Le chiffre de 100 000 heures doit être interprété comme la durée de vie des LED spécifiée par le fabricant plutôt que comme une garantie que l'ensemble complet des feux de circulation fonctionnera exactement pendant cette période sans entretien. Les performances de l'alimentation électrique, la température de fonctionnement, les conditions d'installation, l'exposition environnementale et d'autres composants peuvent tous affecter la durée de vie réelle sur le terrain.

C'est pourquoi les acheteurs devraient évaluer les perles de lampe LED + le pilote + l'alimentation + les conditions thermiques et environnementales comme un seul système électrique plutôt que de sélectionner les LED en fonction uniquement d'une durée de vie nominale.

THD et CEM : pourquoi la compatibilité électrique est importante à une intersection

Un feu de circulation pour piétons ne fonctionne pas de manière autonome. Une intersection signalisée moderne peut inclure des phares de signalisation pour véhicules, des feux pour piétons, des contrôleurs de la circulation, des détecteurs, des équipements de communication, des affichages de compte à rebours et d'autres appareils électroniques.

Par conséquent, la compatibilité électromagnétique doit être considérée comme faisant partie du système complet de feux de circulation.

FAMA spécifie un THD inférieur à 10 % pour son feu de circulation pour piétons à faible puissance et décrit le produit comme ayant une compatibilité électromagnétique conçue pour réduire les interférences avec le réseau électrique et d'autres équipements à l'intersection.

La distorsion harmonique totale est pertinente car les charges électroniques non linéaires peuvent introduire des composantes harmoniques dans la forme d'onde du courant. Le contrôle de la distorsion harmonique peut contribuer à un environnement électrique plus prévisible lorsque plusieurs appareils électroniques partagent la même infrastructure électrique.

Cependant, un THD inférieur à 10 % ne doit pas être interprété comme une garantie qu’une intersection entière sera exempte d’interférences électromagnétiques. Les performances CEM au niveau du système sont également affectées par la qualité de l'alimentation, le câblage, la mise à la terre, les pratiques d'installation, les équipements connectés et les caractéristiques du système électrique global.

Pour un intégrateur de systèmes de transport intelligent, cette distinction est importante. Le signal pour piétons est un élément d’un système plus vaste. Son alimentation électrique et ses caractéristiques CEM doivent être compatibles avec le contrôleur de la circulation et d'autres équipements plutôt que d'être évaluées de manière isolée.

La relation peut donc être comprise comme :

Alimentation → Pilote LED → Circuit LED → Affichage optique → Environnement électrique d'intersection

Chaque étape affecte la suivante. Un feu de circulation pour piétons techniquement adapté doit fournir des caractéristiques électriques contrôlées tout en conservant l'indication visuelle requise.

Sélection d'un feu de signalisation pour piétons pour les applications d'intersection réelles

Un panneau de feux de circulation pour piétons doit être sélectionné en fonction de la disposition de l'intersection et des exigences en matière de passage pour piétons plutôt que simplement en fonction de son apparence ou de sa taille nominale.

Le feu de circulation pour piétons à faible puissance de FAMA est un ensemble en deux unités conçu pour le contrôle des feux de circulation aux intersections desservant des passages pour piétons. Son noyau de lampe comprend le panneau de lampe, la lentille, l'alimentation électrique, le bol de lampe et les composants structurels associés. La gamme de produits publiée comprend des configurations de surfaces électroluminescentes de 200 mm et 300 mm.

Chaque composant a un rôle spécifique.

Panneau de lampe :
Le panneau de lampe porte les perles de la lampe LED et définit l'architecture électrique de l'écran. La conception de son circuit affecte directement l'isolation des défauts et la continuité de l'affichage.

Perles de lampe LED :
la source LED détermine le flux lumineux de base de l’indication piéton. La quantité et la configuration des LED doivent être prises en compte avec les performances optiques requises plutôt que considérées comme une spécification isolée.

Lentille :
La lentille fait partie de la structure optique et influence la façon dont la lumière émise est présentée aux piétons et aux autres usagers de la route.

Alimentation :
L'alimentation convertit et gère l'énergie électrique entrante requise par le système LED. La plage de tension d'entrée, la consommation électrique, le facteur de puissance et la compatibilité électrique doivent être vérifiés par rapport aux exigences du projet.

Bol de lampe et structure du boîtier :
Les composants structurels protègent et soutiennent les éléments optiques et électriques internes. Les exigences en matière de matériaux, d'étanchéité, de configuration d'installation et d'environnement doivent être prises en compte en fonction de l'application réelle en bordure de route.

Cette évaluation au niveau des composants est particulièrement utile lors de la comparaison de différents panneaux de feux de circulation pour piétons. Deux produits peuvent sembler similaires à l'extérieur tout en utilisant des structures de circuits LED, des technologies de pilote, des alimentations et des configurations internes différentes.

Que doivent vérifier les équipes d’approvisionnement avant de sélectionner un feu de circulation pour piétons à faible puissance ?

Pour les acheteurs de feux de signalisation à l’étranger et les entrepreneurs en ingénierie routière, une fiche technique doit fournir suffisamment d’informations pour comparer les produits sur des critères mesurables.

1. Consommation électrique de la lampe

Vérifiez la consommation d'énergie séparément pour différents états de signal au lieu de vous fier à une description générale de « faible consommation ». Les configurations 200 mm et 300 mm publiées par FAMA fournissent des limites de puissance distinctes pour le fonctionnement en rouge statique, vert dynamique et vert statique.

2. Architecture des circuits LED

Demandez comment les perles de la lampe LED sont interconnectées et ce qui se passe lorsqu'une LED tombe en panne. Une conception de circuit maillé avec isolation localisée des défauts peut limiter l’effet électrique d’une panne de LED individuelle.

3. Entraînement à courant constant

Confirmez si le pilote de LED fournit un courant constant contrôlé et comment le pilote est intégré à l'alimentation et à la carte LED.

4. Facteur de puissance

Un facteur de puissance allant jusqu'à 0,98 peut être utilisé comme paramètre électrique mesurable lors de l'évaluation de l'alimentation électrique. Elle doit être considérée parallèlement à la puissance réelle de la lampe plutôt que traitée comme un pourcentage indépendant d’économie d’énergie.

5. THD et CEM

Pour les installations contenant plusieurs appareils électroniques, vérifiez les caractéristiques THD et CEM indiquées. FAMA spécifie un THD inférieur à 10 % pour ce feu de circulation pour piétons à faible puissance.

6. Conditions environnementales de fonctionnement

Les spécifications publiées par FAMA pour le produit incluent une plage de températures de fonctionnement de -40°C à +80°C, une humidité relative jusqu'à 97 % HR et un indice de protection IP53. Ces spécifications appartiennent à la configuration du produit répertoriée et doivent être vérifiées par rapport aux exigences environnementales du projet réel.

7. Exigences d'entretien

L'acheteur doit réfléchir à ce qui se passe après un défaut de LED, un défaut de pilote ou un problème d'alimentation. L'isolation des défauts peut déterminer si un problème localisé de LED nécessite le remplacement immédiat de la carte de lampe complète.

8. Intégration des intersections

Le signal doit être évalué dans le cadre du système de contrôle de la circulation prévu. Les caractéristiques électriques, la configuration du signal, la méthode d'installation, l'interface du contrôleur, les conditions environnementales et l'accès à la maintenance doivent tous être confirmés avant la sélection finale.

Une faible puissance ne signifie pas sélectionner la puissance la plus faible

Pour l’achat de feux de signalisation, choisir le produit ayant la puissance nominale la plus faible n’est pas nécessairement la bonne approche.

Un signal pour piétons doit toujours fournir une indication visuelle appropriée pour l'environnement d'installation. Par conséquent, l'évaluation doit relier la consommation électrique à la configuration des LED, à la conception optique, à la taille du signal, à l'état de fonctionnement, aux exigences de visualisation et aux conditions environnementales.

Par exemple, le feu de circulation pour piétons à faible consommation publié par FAMA présente des configurations de 200 mm et 300 mm avec différentes quantités de LED et spécifications de consommation électrique. Le modèle 200 mm répertorie 66 LED rouges ou 96 vertes selon la configuration, tandis que le modèle 300 mm répertorie 80 LED rouges ou 78 vertes pour les variantes spécifiées.

Cela démontre pourquoi comparer les produits uniquement en fonction de la puissance totale peut être trompeur. La bonne question est de savoir si la configuration sélectionnée fournit l'affichage du signal requis tout en répondant aux exigences électriques et de maintenance du projet.

Pour les projets routiers à grande échelle, les acheteurs peuvent ensuite calculer les coûts d'exploitation attendus en utilisant la puissance nominale réelle, le nombre d'unités installées, les heures de fonctionnement et la période de service du projet.

Comment FAMA aborde les projets de signalisation piétonne et de transport intelligent

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) se positionne comme un fournisseur de solutions de transport intelligentes intégrées, avec une mission d'entreprise centrée sur rendre les voyages plus sûrs et plus intelligents.

FAMA Traffic fournit des solutions en matière de contrôle intelligent des signaux, de sécurité routière intelligente et de poteaux intelligents multifonctionnels 5G, tout en fournissant également des services tels que l'optimisation, l'exploitation et la maintenance de la synchronisation des feux de circulation.

Dans les applications de contrôle intelligent des signaux, FAMA intègre des technologies telles que les bobines, le géomagnétisme, la RFID, le radar et l'identification visuelle pour surveiller le trafic et le flux des piétons et prendre en charge les stratégies de contrôle des feux de circulation. Cette perspective système plus large est pertinente lorsqu’un feu de circulation pour piétons est déployé dans le cadre d’une intersection intelligente plutôt que comme feu isolé.

Pour les acheteurs qui ont besoin de revoir les configurations réelles des produits, FAMA propose sa gamme de produits de feux de circulation comprenant des feux de circulation pour piétons et d'autres équipements de signalisation. Son portefeuille de projets peut également être examiné lors de l'évaluation de l'expérience de l'entreprise en matière d'infrastructure de trafic.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour un feu de circulation pour piétons de faible puissance, les spécifications importantes ne se limitent pas à la puissance de la lampe. La conception du circuit maillé détermine la manière dont un défaut de LED individuel est contenu. Le variateur à courant constant contrôle le courant de fonctionnement des LED. La conception de l’alimentation électrique et le facteur de puissance affectent les performances électriques. Les caractéristiques THD et EMC deviennent pertinentes lorsque le signal partage un environnement électrique avec d'autres équipements d'intersection. Le panneau de lampe, les perles de lampe LED, la lentille, l'alimentation électrique et le bol de lampe doivent alors fonctionner comme un assemblage de produit complet.

Pour les acheteurs de feux de signalisation étrangers, les entrepreneurs en ingénierie routière, les services de gestion du trafic et les intégrateurs de systèmes de transport intelligents, ces paramètres fournissent une base plus pratique pour sélectionner un panneau de feux de circulation pour piétons. Au lieu de s'appuyer sur des affirmations générales telles que « économie d'énergie » ou « haute qualité », les décisions d'achat peuvent être basées sur des caractéristiques électriques mesurables, une conception de gestion des pannes, des spécifications environnementales, des exigences d'affichage et des considérations de maintenance pendant le cycle de vie.
