Feu de circulation rouge avec flèche droite : LED à haut flux et traitement optique à trois couches

Introduction : Pourquoi la conception des feux de circulation en forme de flèche nécessite plus qu'une LED lumineuse

Pour un feu de signalisation, le motif de flèche n'est pas simplement un graphique affiché par une source de lumière LED. À une intersection très fréquentée, les conducteurs doivent distinguer la direction du signal rapidement et avec précision, parfois à une distance considérable et dans des conditions ambiantes changeantes. Cela rend l'uniformité optique, la définition de la flèche, la distribution de la lumière et la stabilité électrique des facteurs importants lors de la sélection d'un feu de signalisation rouge à flèche droite.

Les conceptions conventionnelles de sources lumineuses ponctuelles peuvent créer plusieurs problèmes lorsque le système optique ne contrôle pas correctement la lumière émise. La lumière directe de la LED peut produire un éblouissement, tandis qu'un traitement optique insuffisant peut entraîner un éclairage inégal sur le motif des flèches. Une lumière trop concentrée peut également augmenter les émissions de lumière indésirables autour du signal. Dans le même temps, les feux de signalisation à LED fonctionnent en continu dans les environnements extérieurs, où l'accumulation de chaleur, les fluctuations de tension et les surtensions électriques peuvent affecter le fonctionnement à long terme.

Un feu de signalisation à flèche rouge à haut flux aborde ces problèmes grâce à la conception combinée d'une source de lumière LED de grande taille, d'un traitement optique à trois couches, d'une alimentation à courant constant, d'une protection contre les surtensions et d'une dissipation thermique externe. Au lieu de considérer la luminosité comme le seul critère de performance, les systèmes optiques et électriques fonctionnent ensemble pour contrôler la manière dont la lumière est générée, distribuée et maintenue pendant le fonctionnement.

Traitement optique à trois couches pour un éclairage de flèche plus uniforme

Le système optique est l’un des éléments les plus importants d’un feu de signalisation à flèche rouge à haut flux car la LED elle-même ne détermine pas l’apparence finale de la flèche. La lumière ponctuelle émise doit être traitée avant d’atteindre la surface de visualisation.

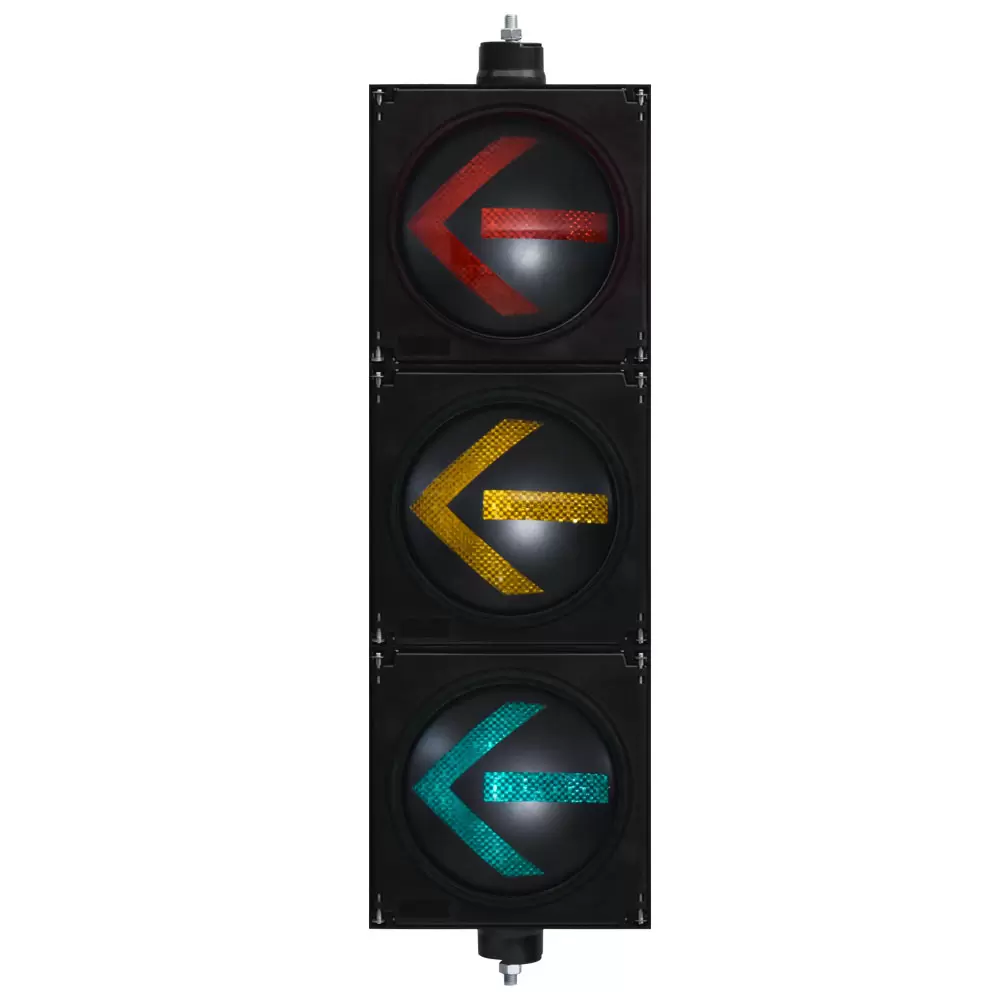

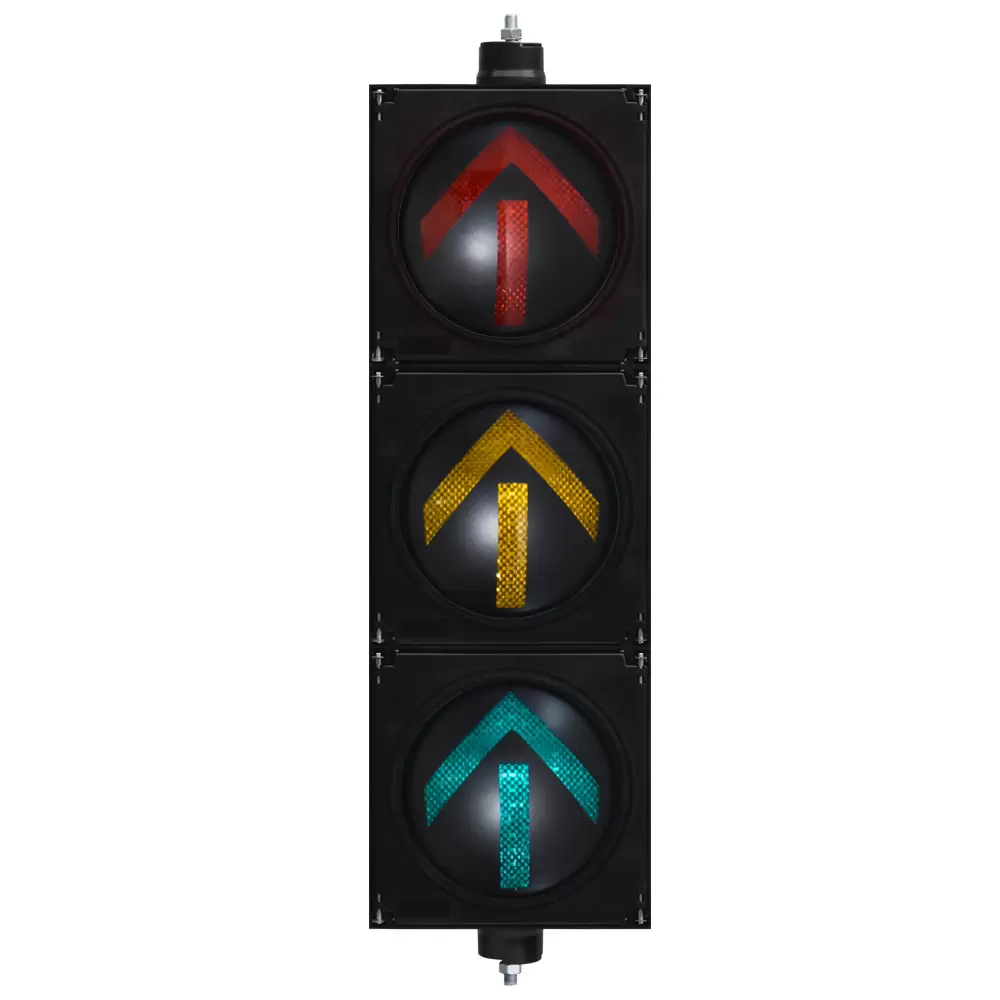

Le feu de signalisation à flèche rouge/jaune/verte à haut flux utilise une structure optique à trois couches intégrant une lentille secondaire, une lentille de Fresnel et un masque optique. Ces composants effectuent différentes étapes de traitement optique pour diffuser et rediriger la lumière générée par la source lumineuse LED de grande taille.

Comment la lentille secondaire traite la source ponctuelle LED

La première étape utilise une lentille secondaire pour traiter davantage la lumière émise par la source LED. Une LED à haut flux peut générer une lumière concentrée à partir d’une zone émettrice relativement petite. Si cette lumière peut se déplacer directement vers la surface de visualisation, le résultat peut être une région lumineuse concentrée plutôt qu'une flèche uniformément éclairée.

La lentille secondaire fournit un étage optique supplémentaire pour contrôler cette sortie concentrée. En redirigeant et en diffusant la lumière émise, il aide à préparer la distribution de la lumière pour les éléments optiques suivants.

Ceci est particulièrement important pour un signal fléché car l’objectif n’est pas simplement de créer un point lumineux. La forme complète de la flèche doit rester visuellement reconnaissable, la lumière étant répartie sur la zone d'affichage prévue.

Lentille de Fresnel pour la distribution de la lumière et la recentrage

La lentille de Fresnel constitue un autre élément important du système de traitement optique. Sa structure permet un contrôle optique sans nécessiter l'épaisseur physique associée à une lentille conventionnelle de fonction optique comparable.

Dans cette application de signalisation routière, la lentille de Fresnel participe à la redistribution et à la recentrage de la lumière après l'étape initiale de traitement optique. Plutôt que de permettre à l'émission de la source ponctuelle d'origine de rester concentrée, le système optique modifie progressivement le trajet de la lumière afin que la sortie puisse être distribuée sur la zone de visualisation requise.

Pour l’achat de feux de signalisation, cette distinction est importante. Une conception optique appropriée doit être évaluée par la répartition de la lumière et l'uniformité de la surface qui en résultent, plutôt que par la seule puissance de la LED. La lentille de Fresnel fait donc partie du mécanisme optique global qui convertit l'émission concentrée de LED en une sortie de signal plus contrôlée.

Masque optique pour le contrôle du motif de flèche

Le masque optique fournit une autre étape de contrôle sur le motif lumineux final. Avec la lentille secondaire et la lentille de Fresnel, il aide à façonner la lumière traitée pour obtenir l'affichage du signal prévu.

Le résultat est un flux lumineux de surface plus uniforme plutôt qu'une flèche dominée par des points lumineux isolés. Cela est particulièrement pertinent pour les clignotants à droite, où la pointe de la flèche et la tige doivent rester visuellement distinguables en tant qu'indication directionnelle complète.

Le système de traitement optique à trois couches peut donc être compris comme une séquence :

Source ponctuelle LED → traitement optique secondaire → distribution et recentrage de la lumière de Fresnel → masquage optique → sortie lumineuse de surface uniforme

Cette approche permet également de réduire l’éblouissement associé à l’émission directe d’une source ponctuelle. En traitant la lumière avant qu'elle n'atteigne la surface de visualisation, le système peut réduire les émissions directes concentrées et contrôler la distribution de lumière indésirable, contribuant ainsi à atténuer l'éblouissement et la pollution lumineuse.

Feu de circulation rouge avec flèche droite : source de lumière et système électrique

Pour un feu de signalisation flèche rouge droite, les performances optiques ne dépendent pas uniquement de l'ensemble de lentilles. La source LED et l'alimentation électrique déterminent la cohérence avec laquelle le système optique reçoit l'entrée électrique et lumineuse requise pour son fonctionnement.

La conception High Flux utilise une source de lumière LED de grande taille avec une faible atténuation de la lumière et une efficacité lumineuse élevée. Le but n’est pas simplement d’augmenter la luminosité nominale du signal. Une source de lumière appropriée doit fonctionner avec la structure optique afin que la puissance lumineuse disponible puisse être traitée et distribuée efficacement sur l'affichage à flèches.

Cela crée une distinction importante entre un signal de flèche à haut flux et un signal à source ponctuelle conventionnel. Une conception conventionnelle peut dépendre davantage de l'émission concentrée de points LED individuels, tandis que la conception à haut flux décrite ici combine une source LED de grande taille avec plusieurs étapes de traitement optique.

Pour les équipes achats, la question pertinente n’est donc pas simplement :

« Quelle est la luminosité de la LED ? »

Une évaluation plus utile est :

« Dans quelle mesure la sortie LED est-elle efficacement convertie en un motif de flèche uniforme et reconnaissable ? »

Cela relie directement l’efficacité lumineuse à la visibilité des flèches, à la distribution de la lumière et à l’application des intersections.

Alimentation à courant constant et large tension CA 90-264 V

Les feux de signalisation peuvent fonctionner dans des environnements électriques où la tension d'alimentation n'est pas parfaitement constante. Le feu de signalisation à flèche à haut flux utilise une alimentation à courant constant à large tension AC 90-264 V.

La large plage de tension d'entrée permet au système d'alimentation de s'adapter à une large gamme de conditions d'entrée CA dans sa plage de fonctionnement spécifiée. La conception à courant constant est également importante car les caractéristiques des LED sont étroitement liées au courant fourni à la source lumineuse.

Pour un feu de circulation fonctionnant en continu à une intersection, le maintien d’un courant contrôlé fait partie du maintien d’un fonctionnement électrique constant. Cela permet également à la LED et au système optique de fonctionner comme une unité intégrée plutôt que de traiter l'alimentation électrique comme un composant indépendant.

Protection contre les surtensions 4 000 V

Les équipements de feux de circulation extérieurs peuvent également être exposés à des transitoires électriques. La protection contre les surtensions de 4 000 V spécifiée fournit une mesure de protection au sein de la conception de l'alimentation contre les conditions de surtension à haute tension.

Cela ne doit pas être interprété comme signifiant que le feu de signalisation est insensible à tout événement électrique. La capacité de protection contre les surtensions spécifiée fait plutôt partie de l'architecture de protection électrique destinée à améliorer la stabilité opérationnelle dans des conditions de surtension dans le cadre des spécifications de conception du produit.

Pour les entrepreneurs en ingénierie du trafic et les services de gestion du trafic, la protection contre les surtensions est donc un paramètre technique qui mérite d'être vérifié parallèlement à la plage de tension d'entrée, au fonctionnement à courant constant et à la configuration globale de l'alimentation électrique.

Gestion thermique : pourquoi les feux de signalisation à LED nécessitent une dissipation thermique efficace

L’efficacité des LED n’élimine pas le besoin de gestion thermique. Lors d'un fonctionnement continu, une partie de l'énergie électrique fournie au système LED est transformée en chaleur. Si la chaleur n’est pas efficacement évacuée de la source lumineuse et des composants environnants, la température peut devenir un facteur important dans les conditions de fonctionnement à long terme.

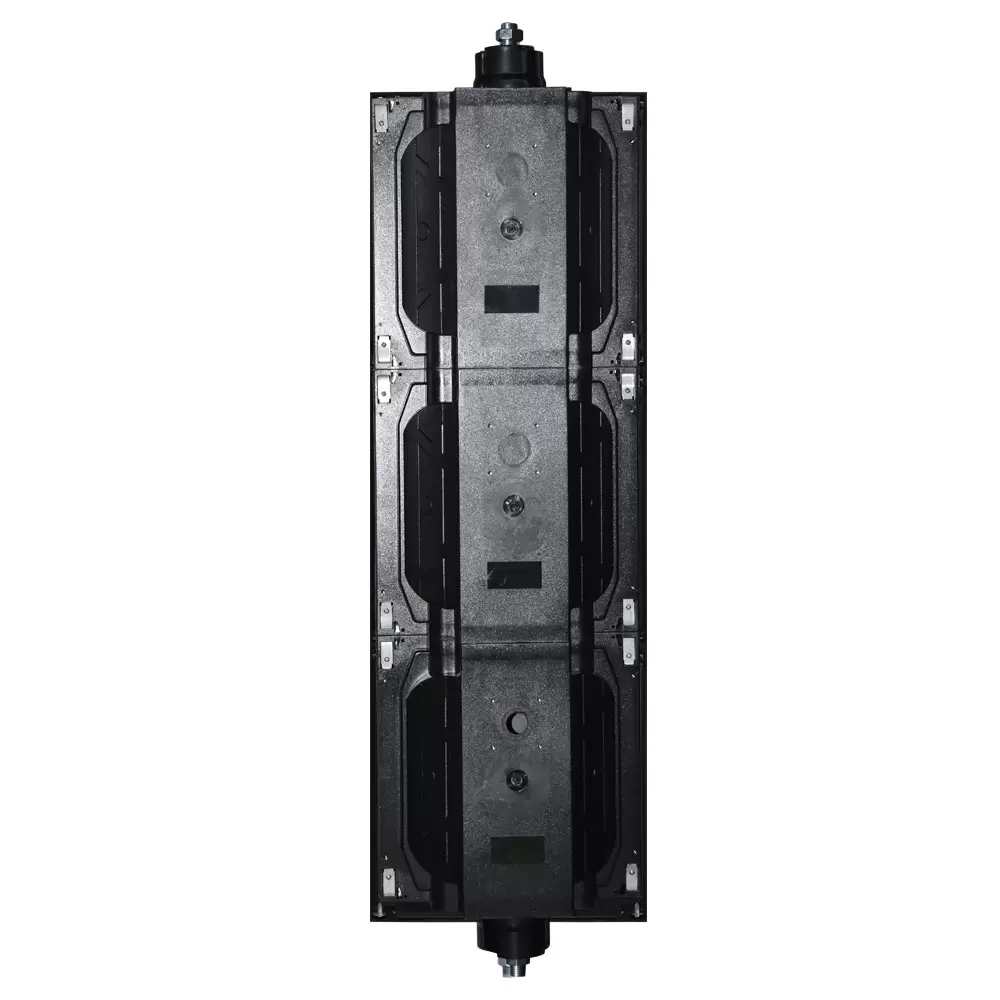

Le feu de signalisation flèche à haut flux intègre un module de dissipation thermique externe dans le cadre de sa conception structurelle.

Le but de la dissipation thermique externe est d’améliorer le transfert de chaleur de la source lumineuse interne et des composants liés à l’alimentation. Cela crée un chemin de gestion thermique plus approprié pour un feu de circulation destiné à un fonctionnement extérieur continu.

La gestion thermique doit également être considérée avec les LED et l'alimentation électrique plutôt qu'évaluée séparément.

La relation opérationnelle peut être résumée comme suit :

LED de grande taille → courant contrôlé → génération de lumière et génération de chaleur → dissipation thermique externe → conditions de fonctionnement plus stables

Le système optique détermine ensuite la manière dont la lumière disponible est répartie sur l'affichage fléché.

C'est pourquoi la sélection d'un feu de signalisation flèche uniquement en fonction de ses spécifications LED peut fournir une image incomplète. La source lumineuse, le pilote, les composants optiques et la structure thermique forment un système connecté.

Ce que les équipes d'approvisionnement devraient évaluer lors de la sélection d'un feu de signalisation fléché

Pour les acheteurs étrangers de feux de signalisation, les entrepreneurs en ingénierie du trafic routier, les services de gestion du trafic et les intégrateurs de systèmes de transport intelligents, plusieurs paramètres techniques doivent être pris en compte ensemble.

1. Uniformité du motif des flèches

La flèche doit être évaluée comme un motif lumineux complet plutôt que comme un ensemble de points LED individuels. La relation entre la source lumineuse, la lentille secondaire, la lentille de Fresnel et le masque optique affecte directement l'uniformité de la lumière de surface.

2. Répartition de la lumière

La distribution de la lumière détermine l'efficacité avec laquelle la lumière émise se propage sur la zone d'affichage prévue. Une source ponctuelle concentrée peut produire une forte luminosité locale sans nécessairement produire une flèche uniforme.

Le système optique doit donc être évalué en fonction de son modèle de sortie final et de son application d'intersection prévue.

3. Efficacité lumineuse

L'efficacité lumineuse doit être prise en compte en même temps que l'utilisation optique. Une source LED à haut flux n'est utile que lorsque le système optique peut traiter et distribuer efficacement sa sortie.

4. Contrôle de l'éblouissement

L'émission directe provenant de sources ponctuelles concentrées peut produire un éblouissement. Le traitement optique secondaire, la distribution de lumière de Fresnel et le masquage optique fournissent des mécanismes permettant de contrôler l'émission concentrée et de produire une sortie de surface plus contrôlée.

5. Gestion thermique

La dissipation thermique externe est particulièrement importante pour les feux de circulation destinés à un fonctionnement continu. Les acheteurs doivent examiner la manière dont la chaleur est transférée depuis la source lumineuse et les composants associés plutôt que de se concentrer uniquement sur les spécifications des LED.

6. Plage de tension d'entrée et entraînement à courant constant

La plage d'entrée 90-264 V CA et l'alimentation électrique à courant constant doivent être prises en compte lors de l'évaluation de la compatibilité électrique et de la stabilité de fonctionnement dans différents environnements électriques d'intersection.

7. Protection contre les surtensions

La protection contre les surtensions de 4 000 V spécifiée est un autre paramètre de conception électrique important pour les applications de feux de signalisation extérieurs. Les acheteurs doivent confirmer les spécifications de protection et comprendre à quelles conditions elles sont conçues pour répondre.

Choisir entre un feu de signalisation rouge à flèche droite et une conception de flèche à haut flux

Un feu rouge avec flèche droite doit remplir une fonction de communication très spécifique : indiquer clairement que le mouvement de virage à droite est soumis à la condition de contrôle de la circulation affichée.

Pour cette raison, l'évaluation doit commencer par la sortie optique complète plutôt que par le composant LED seul.

Un feu de signalisation à flèche rouge à haut flux combine une source de lumière LED de grande taille avec un traitement optique à trois couches pour contrôler la transition de l'émission de source ponctuelle à la sortie de lumière de surface. La lentille secondaire, la lentille de Fresnel et le masque optique fonctionnent comme un système optique intégré, tandis que le module de dissipation thermique externe, l'alimentation électrique à courant constant à large tension et la protection contre les surtensions spécifiée répondent aux principales considérations électriques et thermiques.

Cette approche au niveau du système est particulièrement pertinente pour les intersections où les feux de circulation doivent fonctionner en continu et maintenir une indication directionnelle reconnaissable dans différentes conditions environnementales et électriques.

Pour les achats basés sur des projets, les acheteurs peuvent également évaluer les applications de feux de signalisation et le portefeuille de produits du fabricant plutôt que de se fier uniquement à des spécifications de produits isolées. FAMA fournit des produits de signalisation routière et des solutions de transport intelligentes couvrant le contrôle intelligent des signaux et les applications de circulation associées.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour plus d'informations sur les produits de feux de signalisation et les applications de projets de FAMA, les acheteurs peuvent consulter son portefeuille de produits et ses applications de projets .

Conclusion : évaluer le système optique et électrique complet

Les performances d'un feu de signalisation fléché ne peuvent pas être déterminées uniquement par la luminosité des LED. La reconnaissance des flèches dépend de l’efficacité avec laquelle la source lumineuse, la structure optique, l’alimentation électrique et le système thermique fonctionnent ensemble.

Pour un feu de signalisation flèche rouge droite, les équipes d'approvisionnement doivent accorder une attention particulière à l'uniformité du motif des flèches, à la répartition de la lumière, à l'efficacité lumineuse, au contrôle de l'éblouissement et aux conditions d'application. Pour un feu de signalisation à flèche rouge à haut flux, l'évaluation doit également prendre en compte la relation entre la source de lumière LED de grande taille, le traitement optique à trois couches, la dissipation thermique externe, l'alimentation électrique à courant constant de 90 à 264 V CA et la protection contre les surtensions de 4 000 V.

Le processus de sélection pratique doit donc se concentrer sur les caractéristiques de conception mesurables et sur l'environnement d'application réel. En examinant l'architecture optique, électrique et thermique complète, les acheteurs de feux de signalisation et les entrepreneurs en ingénierie peuvent évaluer de manière plus technique si un feu de signalisation en forme de flèche est adapté à un projet d'intersection spécifique.
