Compte à rebours des feux de circulation pour voiture : compte à rebours matriciel pour une meilleure synchronisation

Introduction : ce que les projets de feux de circulation doivent prendre en compte au-delà de l'affichage du compte à rebours

Un affichage de compte à rebours à une intersection signalée a un objectif simple : il indique aux conducteurs le temps restant associé à la phase actuelle du signal. Cependant, les performances d'un compte à rebours pour feux de circulation pour voiture ne dépendent pas seulement de la possibilité d'afficher des chiffres numériques.

Dans les projets de circulation routière réels, les équipes d’approvisionnement et les intégrateurs de systèmes de circulation doivent prendre en compte plusieurs facteurs techniques en même temps. Les chiffres du compte à rebours doivent rester suffisamment distincts à la distance d'observation prévue, la valeur affichée doit rester synchronisée avec le contrôleur des feux de circulation et l'unité de compte à rebours doit être capable de fonctionner avec la méthode de contrôle utilisée à l'intersection. Les interférences électriques, les variations de tension, les éclairs et les surtensions peuvent également affecter le fonctionnement des équipements, en particulier dans les installations extérieures.

Les affichages de compte à rebours traditionnels de type segment utilisent des segments lumineux prédéfinis pour former des caractères numériques. Bien que cette approche soit établie dans les applications de feux de circulation, les exigences du projet peuvent nécessiter des structures numériques plus grandes et une zone d'affichage plus concentrée. Un feu de signalisation à compte à rebours de type matriciel utilise un affichage matriciel LED intégré dans le boîtier de la lampe, offrant une autre approche de la conception d'affichage numérique.

Pour les acheteurs de feux de signalisation, les entrepreneurs en ingénierie routière et les intégrateurs de systèmes de transport intelligents, la question importante n’est donc pas simplement de savoir si un signal de compte à rebours peut afficher des chiffres. Les questions les plus pertinentes portent sur la façon dont l'affichage est construit, comment le signal de compte à rebours est détecté et synchronisé, comment l'unité s'interface avec différents systèmes de contrôle et comment elle se comporte dans des conditions électriques changeantes.

Conception d'affichage matriciel : pourquoi la structure d'affichage est importante pour un compte à rebours de feux de circulation pour voiture

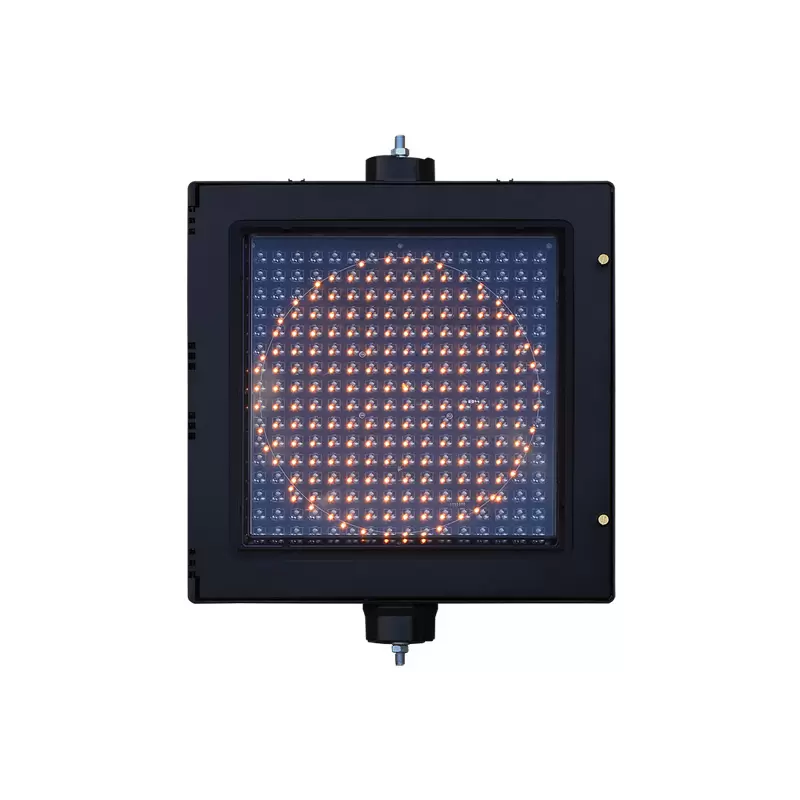

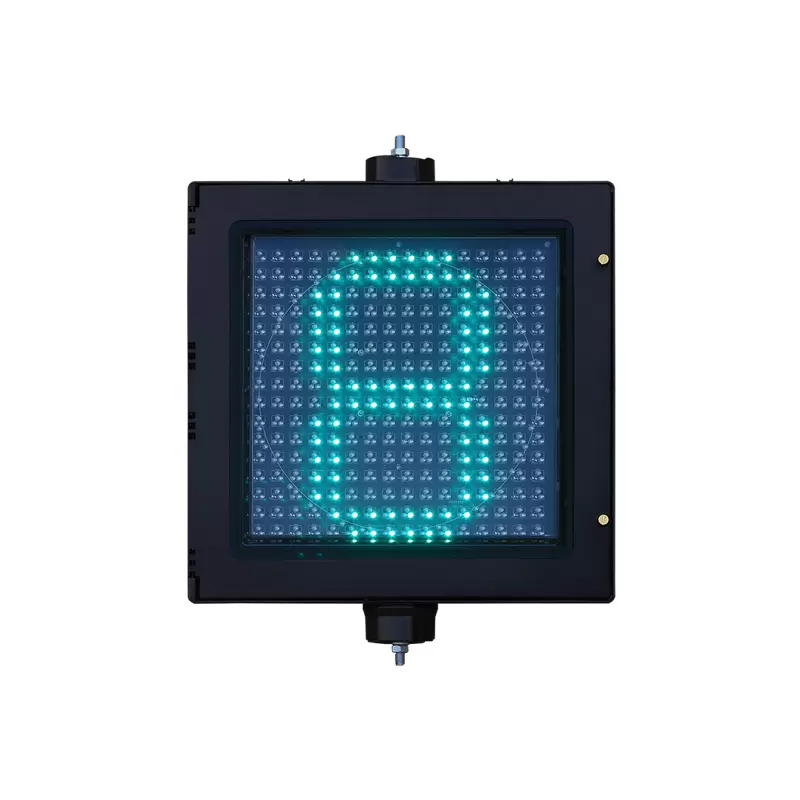

Un feu de signalisation à compte à rebours de type matriciel intègre un affichage matriciel LED directement dans le boîtier de la lampe. Au lieu de former des chiffres à travers un ensemble fixe de segments conventionnels, les caractères numériques sont créés via une matrice de points LED.

Cette structure permet de concevoir l'affichage numérique avec une zone visuelle plus grande et plus centralisée. Pour un compte à rebours de feu de circulation pour voiture, cela est particulièrement pertinent car les conducteurs n'observent normalement pas l'affichage d'un signal à une distance fixe dans des conditions d'éclairage contrôlées. La distance de visualisation, les conditions de lumière du jour, la circulation environnante, l'équipement routier et l'attention du conducteur peuvent tous affecter la rapidité avec laquelle le temps restant est reconnu.

Affichage du compte à rebours par matrice de points par rapport à l'affichage traditionnel de type segment

La principale différence réside dans la façon dont les caractères numériques sont construits.

Un affichage de compte à rebours traditionnel de type segment utilise des segments dédiés pour former chaque numéro. Sa géométrie d'affichage est donc étroitement liée à la structure de segment prédéfinie. Un affichage matriciel forme des caractères à travers plusieurs points LED disposés dans une matrice, permettant à l'affichage numérique d'occuper une zone visuelle plus concentrée et potentiellement plus grande à l'intérieur du boîtier de la lampe.

Pour les projets de feux de signalisation, plusieurs caractéristiques méritent d’être évaluées :

Cela ne signifie pas qu’un écran matriciel fonctionne automatiquement mieux à chaque installation. Le résultat visuel réel dépend également de la configuration des LED, de la conception optique, de la gestion de la luminosité, de la structure du boîtier de la lampe et de la position d'installation. Ces facteurs doivent être évalués ensemble lors de la sélection d’un signal de compte à rebours pour une intersection particulière.

Pour une application de compte à rebours orientée véhicule, l'objectif est de rendre les informations de temps restant faciles à identifier sans obliger le conducteur à interpréter une structure visuelle compliquée. Un affichage numérique plus grand et concentré peut donc être utile lorsque le projet nécessite que les informations du compte à rebours restent visibles à une plus grande distance d'observation.

Le feu de signalisation à compte à rebours de type matriciel est conçu autour de cette exigence en intégrant l'affichage matriciel LED dans le boîtier de la lampe et en concentrant les informations numériques dans la tête de signal.

Synchronisation du compte à rebours et compatibilité avec les systèmes de contrôle des feux de circulation

La visibilité de l’affichage n’est qu’une partie des performances du signal de compte à rebours. Un numéro de compte à rebours clairement visible a une valeur limitée si la valeur affichée ne correspond pas correctement à la phase du feu de circulation.

Pour cette raison, la synchronisation du compte à rebours est une considération essentielle lors de la sélection d’un compte à rebours pour feux de circulation pour voiture.

L'unité de compte à rebours doit recevoir ou détecter les informations de signal pertinentes du système de contrôle du trafic et convertir ces informations en affichage de compte à rebours correspondant. Les différences entre les contrôleurs de signaux, les méthodes de sortie et les conditions électriques peuvent rendre cette interface plus compliquée que la simple connexion d'un écran à une source d'alimentation.

Trois modes de fonctionnement pour différentes exigences de contrôle

Le feu de signalisation à compte à rebours de type matriciel prend en charge trois modes de fonctionnement :

lMode de communication

l Mode de déclenchement

l Mode d'apprentissage

Ces modes proposent différentes approches pour obtenir et traiter les informations de contrôle liées au compte à rebours.

En mode communication, l'unité de compte à rebours peut fonctionner via une interface basée sur la communication avec le système de contrôle du trafic concerné. Cette approche est applicable lorsque le projet utilise une méthode de communication compatible entre le contrôleur et l'équipement de compte à rebours.

Le mode déclencheur fournit une autre méthode de contrôle dans laquelle l'opération de compte à rebours répond au signal de déclenchement correspondant. Cela peut être utile pour les projets dans lesquels les informations de compte à rebours sont obtenues via des changements de signaux électriques plutôt que par un processus de communication dédié.

Le mode d'apprentissage est destiné à aider l'appareil à s'adapter aux caractéristiques du signal du système de contrôle installé. Au lieu d'exiger la même configuration de contrôle pour chaque intersection, l'approche opérationnelle peut être sélectionnée en fonction des conditions réelles du projet.

Les informations sur le produit fournies par FAMA indiquent que ces trois modes de fonctionnement adaptatifs permettent une compatibilité avec plus de 99 % des principaux systèmes de contrôle des feux de circulation nationaux et internationaux. Pour l'approvisionnement d'un projet, cette capacité est pertinente car la compatibilité affecte non seulement l'installation initiale, mais également le temps de mise en service et les futurs travaux de remplacement ou de maintenance.

Cependant, la compatibilité doit toujours être confirmée par rapport au contrôleur de feux de circulation spécifique et à l'interface du projet avant le déploiement. Une déclaration générale de compatibilité ne remplace pas la vérification électrique et de communication au niveau du projet.

À quoi sert un circuit de détection de compte à rebours adaptatif ?

Le fonctionnement stable du compte à rebours dépend fortement de la manière dont le signal entrant est détecté.

Les équipements de feux de circulation peuvent fonctionner dans différentes conditions de tension, tandis que les environnements électriques extérieurs peuvent également contenir des interférences causées par des équipements de commutation, de longs câbles et d'autres appareils électriques. Si le seuil de détection est fixe et inadapté aux conditions d'entrée réelles, le signal de compte à rebours peut avoir des difficultés à identifier correctement l'état du signal prévu.

Le feu de signalisation à compte à rebours de type matriciel utilise un circuit de détection de compte à rebours adaptatif breveté conçu pour répondre à cette exigence.

Selon les spécifications du produit fournies, le circuit peut :

1. Faites correspondre automatiquement le niveau de tension d'entrée.

2. Ajustez dynamiquement le seuil de fonctionnement.

3. Filtrez les interférences électriques externes.

L'importance de cette conception est que la détection du compte à rebours n'est pas traitée comme une entrée électrique fixe avec un seul seuil prédéterminé. Le mécanisme de détection est conçu pour s'adapter aux conditions du signal entrant.

Ceci est important car la détection du signal d’entrée est directement connectée à la synchronisation du compte à rebours. Si le signal d'entrée ne peut pas être détecté de manière cohérente, la valeur du compte à rebours peut ne pas correspondre correctement à la phase du feu de circulation. La détection adaptative fonctionne donc dans le cadre du mécanisme de synchronisation plutôt que d’être simplement une fonction électrique indépendante.

Pour les projets d’ingénierie du trafic, cette distinction est importante. Lors de l'évaluation d'un signal de compte à rebours, les acheteurs doivent regarder au-delà de l'affichage numérique lui-même et examiner comment l'équipement détecte le signal de commande, quels modes de fonctionnement sont disponibles et comment l'appareil réagit aux variations de tension et aux interférences électriques.

Double protection contre les surtensions pour les interfaces d'alimentation et de communication

Les équipements de feux de circulation extérieurs sont exposés à des conditions électriques différentes de celles rencontrées dans les environnements intérieurs contrôlés. Les événements de foudre, les surtensions et les perturbations transitoires peuvent affecter à la fois les circuits électriques et les interfaces de communication.

Le feu de signalisation à compte à rebours de type matriciel intègre une protection contre les surtensions à la fois au niveau de l'entrée d'alimentation et de l'interface de communication.

Cet arrangement à double protection aborde deux chemins différents par lesquels l'énergie de surtension peut potentiellement atteindre l'équipement. Protéger uniquement l’entrée d’alimentation ne résout pas nécessairement les perturbations entrant via une connexion de communication.

Pour un système de feux de signalisation installé, cela est pertinent pour la maintenance à long terme car une unité de compte à rebours peut être connectée à la fois au réseau électrique et au réseau de commande des signaux ou de communication. La protection doit donc être envisagée sur l’ensemble de la structure de l’interface plutôt que du seul côté alimentation.

Les informations produit fournies indiquent que cette double protection contre les surtensions est conçue pour réduire les dommages causés par la foudre et les surtensions à haute tension et peut réduire les coûts de maintenance de plus de 50 %. Ce chiffre doit être compris comme une revendication de performance spécifique au produit plutôt que comme une réduction universelle des coûts de maintenance applicable à chaque projet de circulation. Les résultats réels dépendent des conditions d’installation, des environnements électriques locaux, de l’architecture de protection et des pratiques de maintenance.

D'un point de vue technique, le point le plus important est que la protection contre les surtensions est intégrée aux deux principales interfaces externes, contribuant ainsi à réduire l'impact potentiel des événements électriques transitoires sur l'équipement de compte à rebours.

Configuration à distance et impact pratique sur la maintenance

Les projets de feux de signalisation ne sont pas toujours identiques. Différentes intersections peuvent utiliser différents paramètres de contrôle, configurations de signaux ou exigences de mise en service. Si chaque ajustement nécessite le remplacement physique du matériel, le déploiement et la maintenance du projet prennent plus de temps.

Le feu de signalisation à compte à rebours de type matriciel prend en charge la configuration à distance via un système de contrôle de niveau supérieur basé sur PC. Les paramètres du système peuvent être ajustés en ligne sans remplacer le matériel.

Cette approche modifie le processus de maintenance de plusieurs manières.

Lors de la mise en service, les ingénieurs peuvent configurer les paramètres pertinents en fonction des exigences réelles de contrôle des intersections. Si un paramètre doit être ajusté ultérieurement, la modification peut être effectuée via le système de niveau supérieur au lieu de nécessiter le remplacement du matériel de compte à rebours.

Pour les entrepreneurs gérant plusieurs intersections, cela peut réduire les interventions physiques inutiles lors du réglage des paramètres. Pour les services de gestion du trafic, cela peut également simplifier certaines opérations de maintenance lorsque le changement requis est lié au logiciel ou aux paramètres plutôt qu'à une panne matérielle.

La configuration à distance fonctionne donc conjointement avec la compatibilité du système plutôt que d'exister séparément :

Modes de fonctionnement multiples → adaptation plus large du contrôleur → configuration des paramètres à distance → mise en service et maintenance plus simples

Ceci est particulièrement pertinent pour les projets où le même produit de compte à rebours doit être déployé à des intersections ayant des exigences opérationnelles différentes.

Comment les acheteurs devraient évaluer un feu de signalisation à compte à rebours pour des projets routiers réels

Lors de la sélection d'un compte à rebours pour feu de circulation pour voiture ou d'un feu de signalisation à compte à rebours de type matrice de points, les acheteurs doivent évaluer la chaîne de fonctionnement complète plutôt que de se concentrer sur une seule spécification.

1. Évaluez la structure d'affichage réelle

Vérifiez la taille de l'affichage numérique, la configuration de la matrice LED, la répartition de la luminosité et la conception du boîtier de la lampe. La question n'est pas simplement de savoir si les chiffres sont brillants, mais si les informations affichées restent perceptibles dans les conditions de visualisation attendues du projet.

2. Vérifiez la synchronisation du compte à rebours

Vérifiez comment l'unité de compte à rebours reçoit le signal du contrôleur de la circulation et comment le compte à rebours affiché correspond à la phase réelle du signal. La synchronisation doit être évaluée en même temps que la méthode de détection et le mode de fonctionnement.

3. Confirmez la compatibilité du contrôleur

Déterminez si le projet nécessite un mode de communication, un mode de déclenchement ou un mode d'apprentissage. L'interface spécifique du contrôleur doit être vérifiée avant l'installation plutôt que de se fier uniquement aux déclarations générales de compatibilité.

4. Examiner la détection du signal d'entrée

Un mécanisme de détection adaptative peut être particulièrement pertinent lorsque les conditions de tension d'entrée varient ou lorsque des interférences électriques peuvent affecter la reconnaissance du signal. L'acheteur doit comprendre comment l'équipement identifie le signal de commande et maintient une détection stable.

5. Vérifiez la protection des interfaces externes

L’entrée d’alimentation et les interfaces de communication doivent toutes deux être prises en compte lors de l’évaluation de la protection contre les surtensions. Ceci est particulièrement important pour les installations de feux de circulation extérieurs exposées à la foudre et à des tensions transitoires.

6. Envisagez les procédures de mise en service et de maintenance

La configuration à distance peut réduire le besoin de remplacement du matériel lorsque les paramètres du système doivent être ajustés. Pour les projets à plusieurs intersections, cela peut avoir un impact pratique sur les flux de travail d'installation et de maintenance.

Intégration de l'affichage du compte à rebours avec le contrôle intelligent du trafic

Un signal de compte à rebours n’est pas un dispositif d’affichage isolé. Il fait partie du système plus vaste de contrôle des feux de circulation.

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) fournit des solutions de transport intelligentes intégrées couvrant le contrôle intelligent des signaux, la sécurité routière intelligente et les poteaux intelligents multifonctionnels 5G. Dans les applications de contrôle intelligent des signaux, FAMA travaille avec des technologies telles que les bobines, le géomagnétisme, la RFID, le radar et l'identification visuelle pour prendre en charge la surveillance en temps réel du flux de circulation et du flux des piétons aux intersections.

Cette perspective système plus large est pertinente lors de la sélection d'un équipement de compte à rebours, car l'affichage du compte à rebours doit fonctionner dans le cadre de l'architecture réelle de contrôle du trafic. La technologie d’affichage, la détection des signaux, la compatibilité des contrôleurs et la capacité de configuration doivent donc être considérées comme des éléments connectés plutôt que comme des fonctionnalités de produit distinctes.

FAMA - L'entreprise leader dans l'industrie des feux de signalisation en Chine

Pour les acheteurs évaluant des applications de projets réelles, le portefeuille de projets et la gamme de produits de FAMA fournissent un contexte supplémentaire pour comprendre ses équipements de feux de circulation et ses solutions de transport intelligents.

Portefeuille de projets FAMA

Gamme de produits FAMA

Conclusion : sélection d'un signal de compte à rebours basé sur la chaîne technique complète

La sélection d'un compte à rebours pour feux de circulation pour voiture ne doit pas être basée uniquement sur la clarté des chiffres affichés lors d'une inspection de base. Pour les projets professionnels de feux de signalisation, l'évaluation la plus significative couvre l'ensemble de la chaîne d'exploitation.

Un feu de signalisation à compte à rebours de type matriciel combine la technologie d'affichage matriciel LED avec un boîtier de lampe conçu pour une présentation numérique concentrée. Son mode de communication, son mode de déclenchement et son mode d'apprentissage offrent différentes approches pour s'adapter aux systèmes de contrôle des feux de circulation. Le circuit de détection de compte à rebours adaptatif traite les variations de tension d'entrée et les interférences électriques externes, tandis que la double protection contre les surtensions couvre à la fois les interfaces d'alimentation et de communication. La configuration à distance basée sur PC prend en charge en outre la mise en service du projet et le réglage des paramètres.

Ces technologies sont interconnectées. La visibilité de l'affichage détermine la facilité avec laquelle le temps restant peut être reconnu ; la détection du signal d'entrée détermine si le compte à rebours reçoit les informations de commande correctes ; la synchronisation détermine si la valeur affichée correspond à la phase réelle du signal ; la compatibilité du système affecte l'installation et la mise en service ; et la protection contre les surtensions et la configuration à distance influencent les exigences pratiques de maintenance après le déploiement.

Pour les acheteurs de feux de signalisation étrangers, les entrepreneurs en ingénierie routière, les services de gestion du trafic et les intégrateurs de systèmes de transport intelligents, l’évaluation conjointe de ces facteurs fournit une base plus pratique pour sélectionner un équipement de compte à rebours pour des exigences spécifiques aux intersections.
